SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF
SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF
SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF
SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF
SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF
SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF
SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF
SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF
SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF
SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF
SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF
SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF

SV6500Pro: Módem RF de 5 W con chip Si4463, protección ESD de alta velocidad de datos RF

  • SV6500Pro es un módem de RF altamente integrado y de ultra larga distancia, que adopta el si4432 de alto rendimiento de Silicon Labs y un microcontrolador industrial. Se puede elegir TTL / 232 /485 correspondiente a SV6500Pro-TTL / SV6500Pro-232 / SV6500Pro-485. SV6500Pro tiene buena sensibilidad y potencia de salida de 1W para lograr un largo alcance de RF y una comunicación de RF confiable. Para evitar interferencias, el SV6500Pro proporciona 40 canales de frecuencia y Net ID configurable. SV6500Pro es flexible pero fácil de usar, viene con muchos parámetros, tales como: frecuencia, velocidad de datos, potencia de salida, ID de red, ID de nodo. Los usuarios pueden configurar los parámetros a través de una PC o el propio dispositivo del cliente.
  • SV6500Pro utiliza estrictamente un proceso sin plomo para producción y pruebas, y cumple con los estándares RoHS y Reach.

Nota: LDO de 3,3 V de alta calidad está integrado y el Pin CS/SET es una interfaz de 3,3 V. TXD/RXD también es de 3,3 V para SV6500-TTL

ParámetrosMín.Tipo. Máx.UnidadCondición
Condiciones de trabajo
Rango de voltaje91230V
Temperatura de funcionamiento-4025+85
Consumo actual
corriente de rx
< 30
mamá
corriente de transmisión
< 2
A@37.0dBm
Dormir actual
<5
mamá@nivel TTL
Parámetros de radiofrecuencia
Rango de frecuencia  414.92433.92453.92MEGAHERCIO@433MHz
470.92490.92509.92MEGAHERCIO@490MHz
849,92868,92888.92MEGAHERCIO@868MHz
895.92914.92934.92MEGAHERCIO@915MHz
Tarifa de datos1.29.61000KbpsGFSK
Potencia de salida26/+37dBm
Sensibilidad
-121
dBm@1,2 Kbps


Interfaz TTL, RS232, RS485
Frecuencia 433MHz, 470MHz
Modulación (G)FSK
Potencia de salida 2W

Características del módem RF SV6500Pro

  • Vigilante de software incorporado
  • Circuito de reinicio automático antichoque de hardware incorporado para resistir fuertes señales de interferencia externa
  • Frecuencia: 433/490 MHz
  • clase industrial
  • 40 canales
  • 4 bytes ID de red &2 bytes ID de nodo
  • Velocidad de datos en serie: 1200 ~ 115200 bps
  • Velocidad de datos aéreos: 1200 ~ 1 M bps
  • Modulación GFSK
  • RSSI
  • Los parámetros se guardan automáticamente.

  • Protección ESD

  • Perro guardián de hardware

  • Protección contra sobretensión y protección de polaridad.

  • Interfaz: TTL/RS232/RS485
  • Bidireccional y medio dúplex
  • Sensibilidad: -121 dBm
  • Potencia máxima de salida: 5W (+37 dBm)
  • Voltaje de funcionamiento: 9 ~ 30,0 V
  • Temperatura de trabajo: -40 ~ +85 °C
  • Peso: 160g

Aplicaciones del módem RF SV6500Pro

  • Telemetría de control remoto
  • Sistema de seguridad
  • Adquisición de datos industriales
  • Domótica
  • Comunicación de datos inalámbrica
  • Sistema de acceso
  • control de robots
  • Periféricos inalámbricos para PC

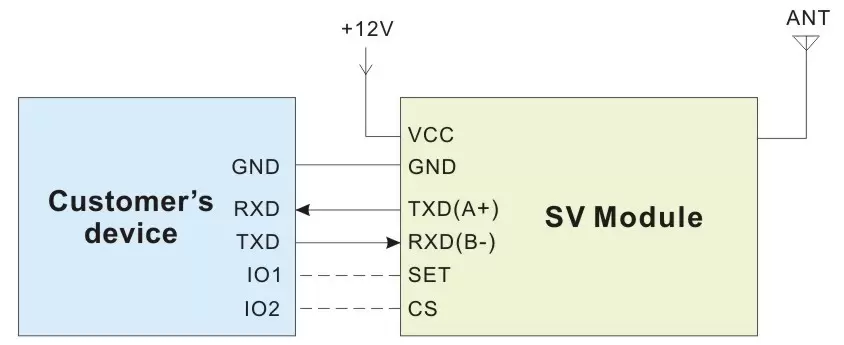

Circuito de aplicación típica del módem RF SV6500

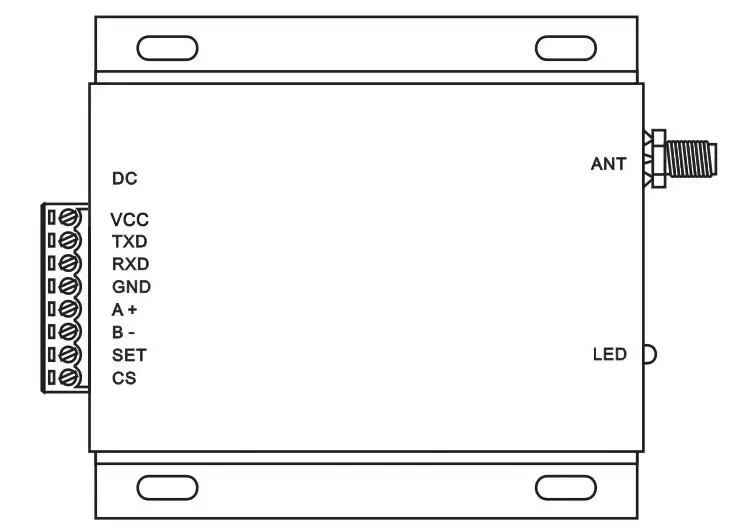

Pines del módem RF SV6500



Pin No. Definición Descripción
1 VCC Conectar a la fuente de alimentación positiva.
2 TXD Conéctese a TXD para interfaz TTL o RS232
3 RXD Conéctese a RXD para interfaz TTL o RS232
4 Tierra Conectado a tierra
5 A+ Conecte a A+ para la interfaz RS485
6 B- Conecte a B- para la interfaz RS485
7 COLOCAR Habilitar el modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar el nivel alto para salir del modo de configuración) Válido cuando el Pin CS está alto o dejar abierto.
8 CS Para la versión predeterminada del módulo, este pin debe dejarse flotante (el módulo tiene un circuito de reinicio automático anti-choque incorporado) Nota: Los clientes pueden personalizar la versión de suspensión del programa (sin función de reinicio automático), suspensión de bajo nivel, corriente inferior a 5uA, salida de alto nivel predeterminada.

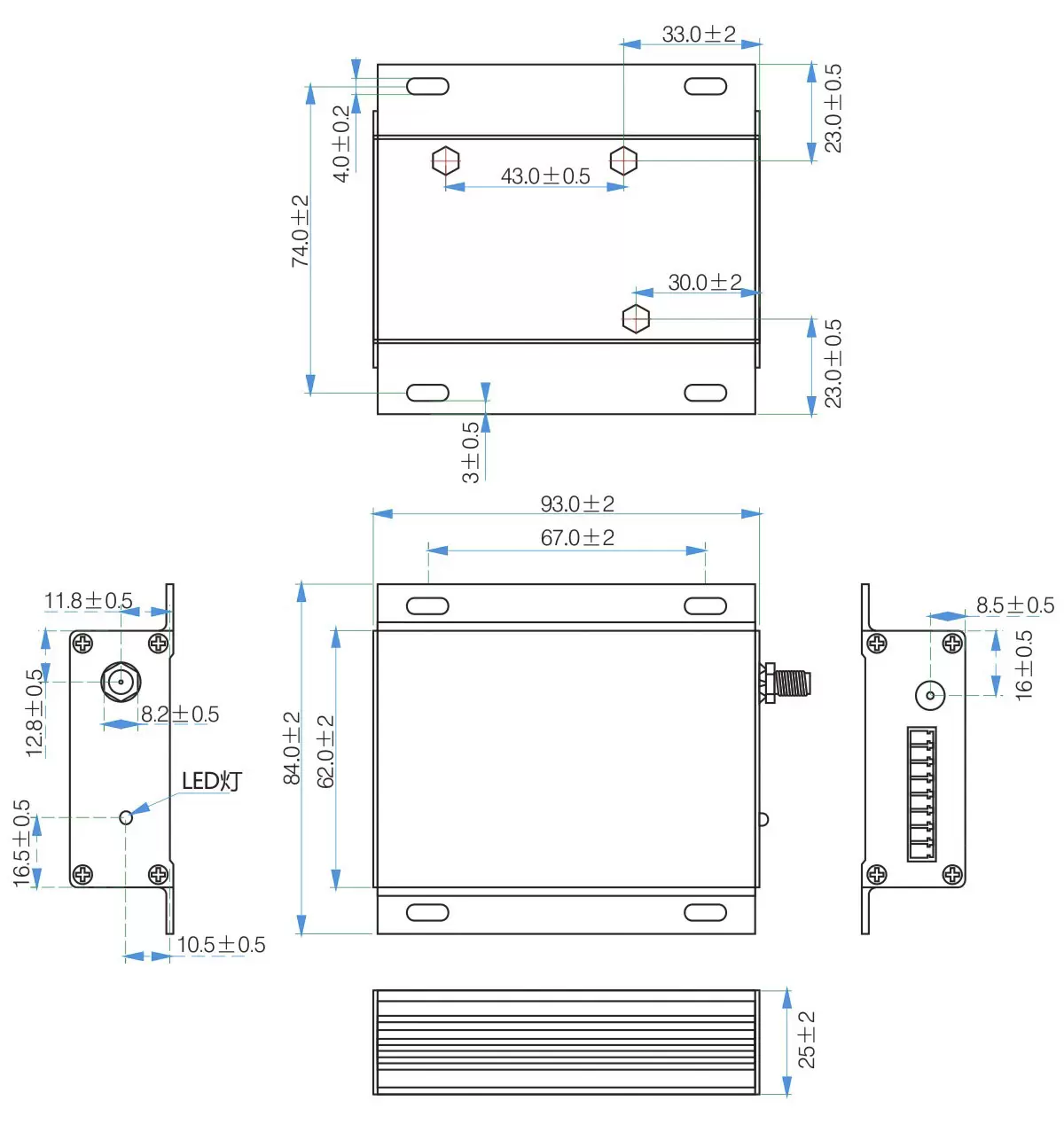

Dimensiones mecánicas del módem RF SV6500
