LoRa6100Pro-mini: Módulo de red inalámbrica serial de 1 W

LoRa6100Pro-mini: Módulo de red inalámbrica serial de 1 W

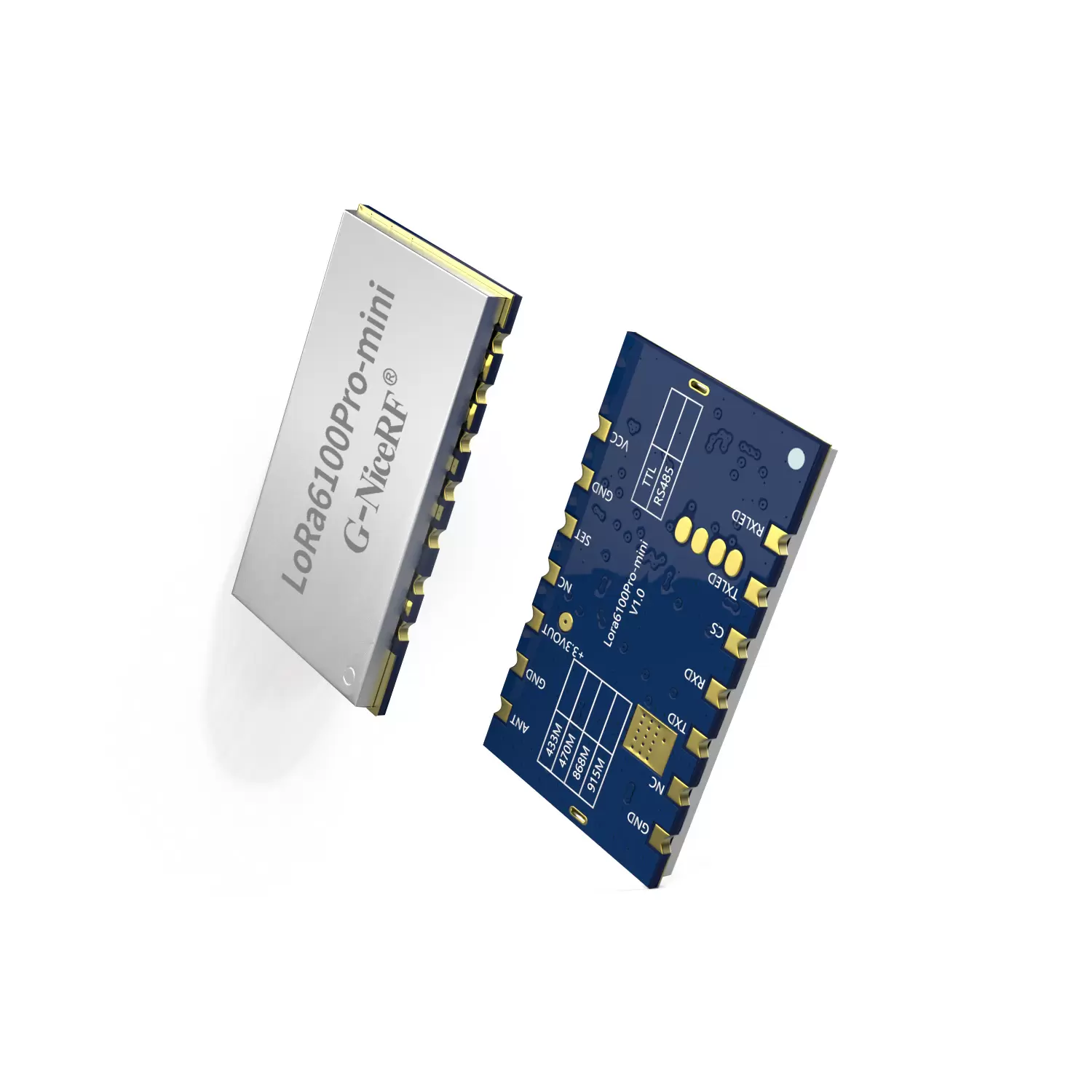

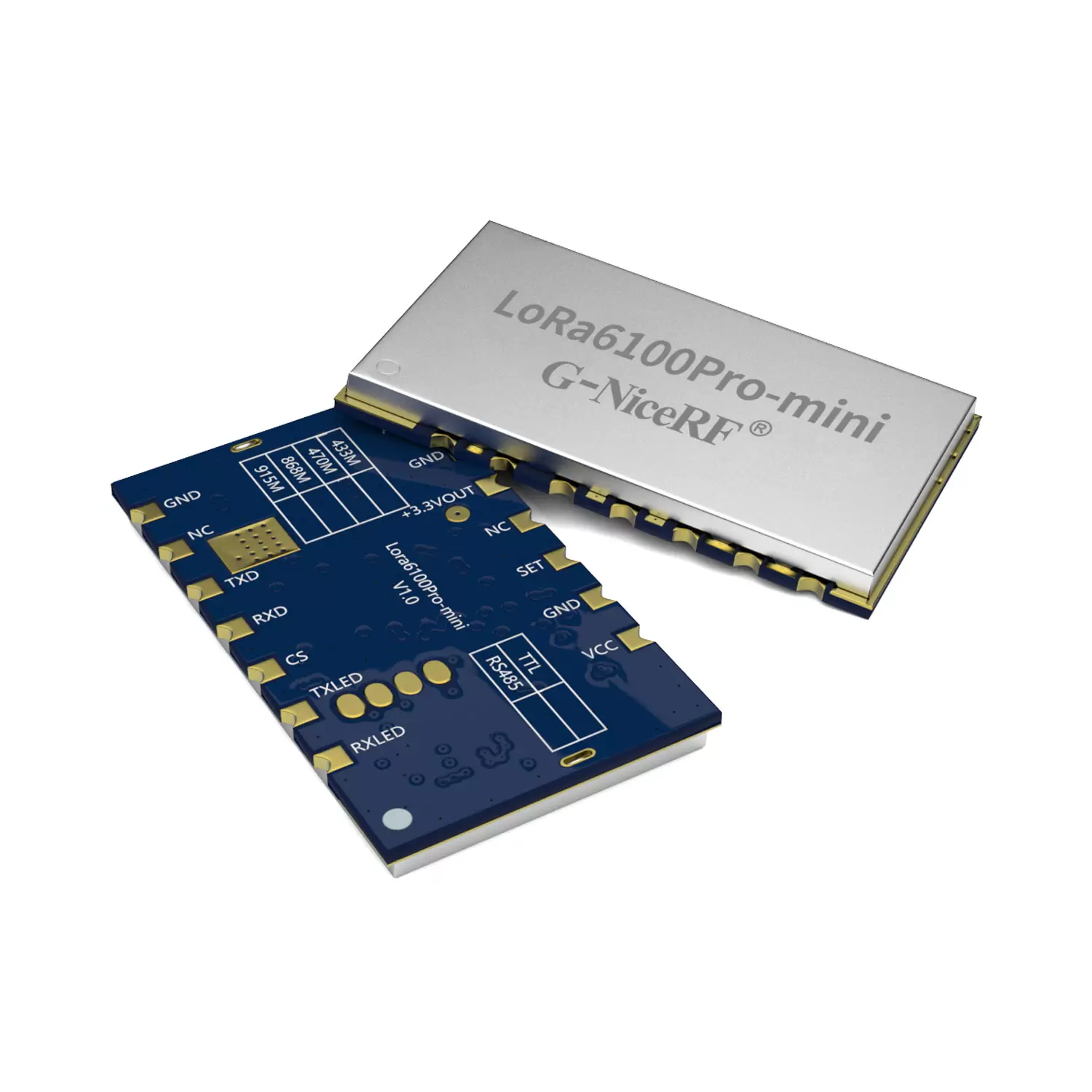

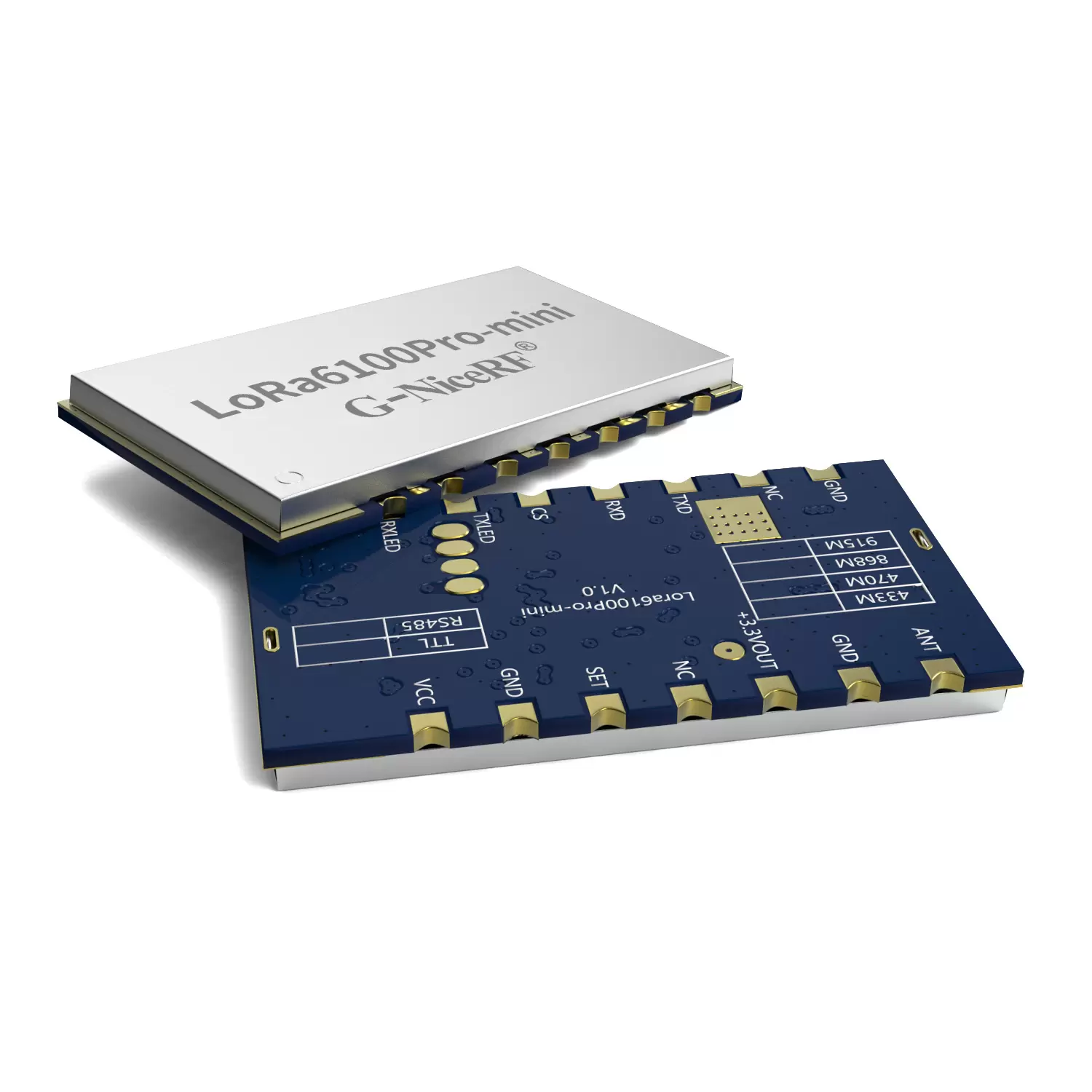

El módulo LoRa Pro es una nueva serie mejorada de módulos de comunicación inalámbrica para redes de Wireless. Se basa en el chip SX127X de Semtech y utiliza la avanzada tecnología LoRa de modulación de espectro ensanchado por salto de frecuencia para lograr una alta sensibilidad. Su poder de penetración y distancia de comunicación son muy superiores a los de los productos FSK y GFSK actuales, y ofrecen una mayor resistencia a las interferencias. Para satisfacer las necesidades de aplicación de diferentes clientes, hemos diseñado el software del módulo de esta serie como un sistema integral. Los usuarios pueden cambiar entre diferentes modos de funcionamiento mediante el módulo de configuración del software para PC. En modo MESH, el módulo de enrutamiento cuenta con enrutamiento automático. Esta función permite al usuario establecer una transmisión de red sin zona ciega y sin límite de distancia mediante la combinación de varios módulos. Asimismo, los usuarios pueden cifrar datos inalámbricos AES128 mediante software para PC o instrucciones de puerto serie, lo que aumenta la seguridad de la transmisión de datos.
El módulo LoRa6100Pro-mini adopta un encapsulado compacto con orificios de sellado, lo que facilita su integración en dispositivos con espacio limitado. Es adecuado para aplicaciones integradas con requisitos de tamaño estrictos. El módulo ofrece una potencia de salida de 1 W y es compatible con interfaces TTL y RS485.
LoRa6100Pro-mini utiliza un proceso estrictamente sin plomo para su producción y pruebas, y cumple con las normas RoHS y Reach.

Contáctenos

DESCARGAR

SIN DATOS

Parámetros	Mín.	Típico.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	3.3	5.0	6.5	V
Temperatura de funcionamiento	-40	25	+85	°C
Consumo actual
Corriente Rx		<16		mamá	@5 V, nivel @TTL
Corriente de transmisión		< 600		mamá	@5 V, nivel @TTL
Corriente de sueño		< 250		uA	Versión personalizable <5 uA
Parámetros de RF
Rango de frecuencia	414.92	433.92	453.92	megahercio	@433 MHz
	470.92	489.92	509.92	megahercio	@470 MHz
	849.92	868.92	888.92	megahercio	@868 MHz
	895.92	914.92	934.92	megahercio	@915 MHz
Velocidad de datos	91	656	17353	puntos básicos	@LoRa
Potencia de salida	+ 16	> 29.5	+ 31	dBm	@5 V, @433 MHz / 470 MHz
Sensibilidad		-139		dBm	a 91 bps

Características del módulo LoRa LoRa6100Pro-mini

Banda de frecuencia: 433/470/868/915 MHz para opción
Distancia de transmisión en área abierta hasta 8 km a baja velocidad

Método de cifrado de datos AES128
Nodo/ruta/nodo+ruta opcional en modo MESH
Función LBT (Escuchar antes de hablar) opcional
Nivel de salto en modo MESH
Cifrado CRC opcional
Circuito de protección de reinicio de hardware incorporado
Parámetros de puerto serie diversificados
Hasta 40 canales por banda
Modulación LoRa
Interfaz TTL/RS485
Sensibilidad: -139 dBm
Potencia máxima de salida: 1 W
Voltaje de trabajo: 3,3 ~ 6,5 V
Temperatura de trabajo: -40 ~ +85 °C

Aplicaciones del módulo LoRa LoRa6100Pro-mini

Mando a distancia
Lectura remota de medidores
Recopilación de datos industriales
Telemetría de domótica
Comunicación inalámbrica de datos
Sistema de control de acceso

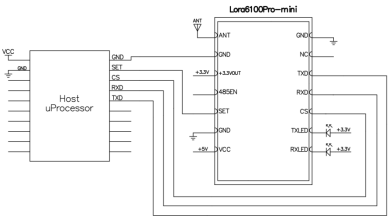

Circuito de aplicación del módulo Lora LoRa6100Pro-mini

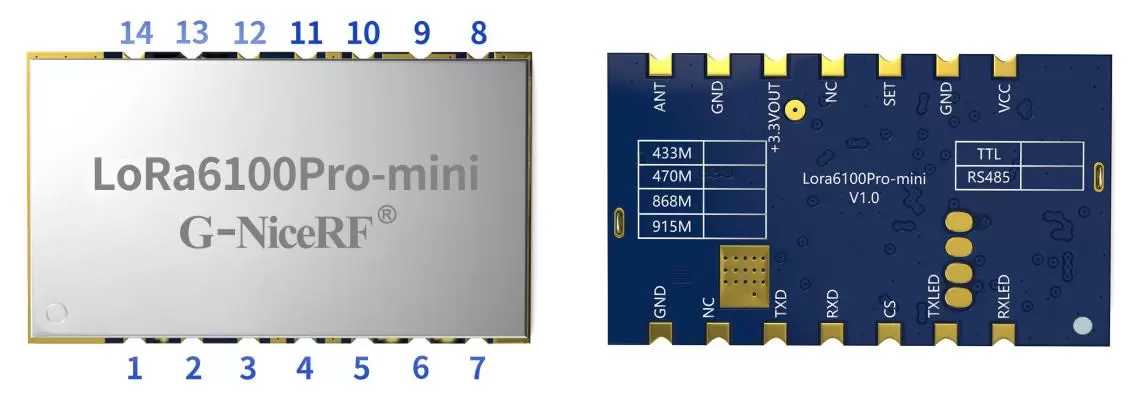

Definición de pines del módulo Lora LoRa6100Pro-mini

Pin NO	Nombre del pin	Nivel IO	Descripción
1	RXLED	0-3,3 V	Indicador de señal de recepción , se ilumina en nivel bajo, el valor predeterminado es nivel alto
2	TXLED	0-3,3 V	Indicador de señal de transmisión , se ilumina en nivel bajo, el valor predeterminado es nivel alto
3	CS	0-3,3 V	Pin de habilitación del módulo ( pull-up integrado ) Nota: Versión de fábrica: Corriente de reposo <250 uA. Cuando la corriente de reposo es alta o flotante, el módulo se comunica con normalidad; cuando la corriente de reposo es baja, entra en modo de reposo. Versión de bajo consumo: Corriente de reposo <15 µA. Cuando la corriente de reposo es baja, el módulo se comunica normalmente; cuando la corriente de reposo es alta o flotante, entra en modo de reposo. (Requiere personalización)
4	RXD	0-3,3 V	Entrada de comunicación serial del módulo
5	TXD	0-3,3 V	Salida de comunicación en serie del módulo
6,11	CAROLINA DEL NORTE		NC (Sin conexión)
7,9,13	Tierra		Conectar al terminal negativo de la fuente de alimentación
8	HORMIGA		Salida de señal RF, conectar a una antena de 50 Ω
10	+3. 3V SALIDA	0-3,3 V	Pin de salida de voltaje de 3,3 V, capaz de impulsar cargas de hasta 50 mA
12	COLOCAR	0-3,3 V	Habilitación de parámetros de configuración (habilitada por nivel bajo para configuración de parámetros, el valor predeterminado es salida de nivel alto)
14	VCC	3.3-6.0	Conectar al terminal positivo de la fuente de alimentación (valor típico 5 V)

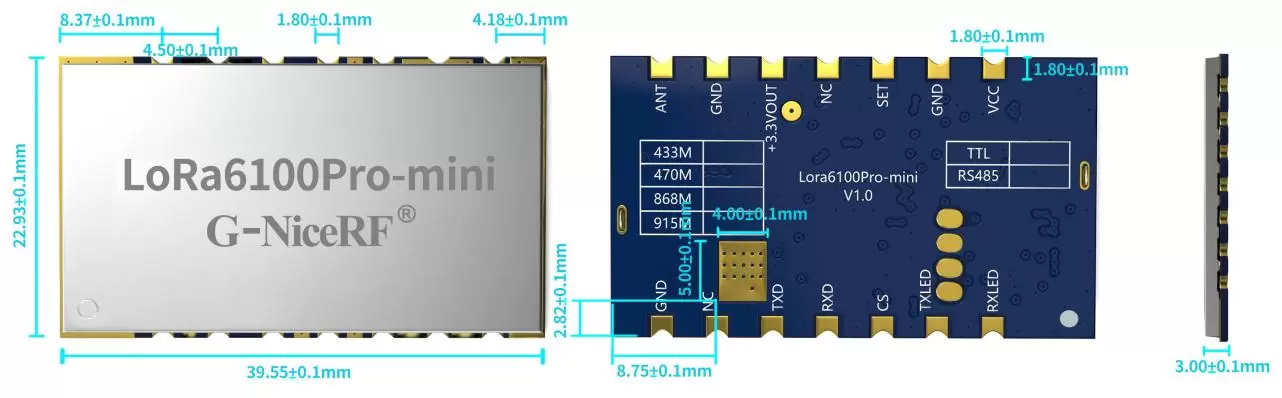

Módulo Lora LoRa6100Pro-mini tamaño
