LoRa6100Pro: Módulo LoRa de largo alcance de 1 W con cifrado UART AES, red de malla y protección ESD
- El módulo LoRa Pro es una nueva serie de módulos LoRa de red mejorados de Wireless. Incorpora el chip SX127X de Semtech.
- Para satisfacer las necesidades de aplicación de diferentes clientes, diseñamos el software del módulo de esta serie como un sistema integral. Los usuarios pueden cambiar entre diferentes modos de funcionamiento mediante el módulo de configuración del software para PC. En modo MESH, el módulo de enrutamiento cuenta con enrutamiento automático. Esta función permite al usuario establecer una transmisión de red sin zonas ciegas y sin límite de distancia mediante la combinación de varios módulos. Asimismo, los usuarios pueden cifrar datos inalámbricos AES128 mediante software para PC o instrucciones del puerto serie, lo que aumenta la seguridad de la transmisión de datos.
- El módulo LoRa LoRa6100Pro está diseñado para una potencia de salida de 1 W y está disponible en niveles TTL/RS232/RS485. Se utiliza ampliamente en el control remoto de transmisión inalámbrica.
- LoRa6100Pro utiliza estrictamente un proceso sin plomo para su producción y pruebas, y cumple con los estándares RoHS y Reach.
- Nota: La serie LoRa Pro se puede configurar para que sea compatible con nuestros módulos LoRa uart anteriores.
- Características del hardware:
- 1. Tamaño pequeño, larga distancia.
- 2. Circuito de reinicio automático anti-choque de hardware incorporado para resistir fuertes señales de interferencia externa.
- 3. Circuito de protección de conexión inversa contra sobrecorriente y sobretensión incorporado.
- Características del software:
- Método de cifrado de datos AES128.
- La función LBT (Escuchar antes de hablar) es opcional.
- Nodo/ruta/nodo+ruta opcional en modo MESH.
Nota: El módulo se regula internamente mediante un LDO de 3,3 V. Los pines CS y SET controlan niveles de 3,3 V. TXD y RXD también lo hacen.
| Parámetros | Mín. | Típico. | Máx. | Unidad | Condición |
| Condiciones de trabajo | |||||
| Rango de voltaje | 3.3 | 5.0 | 6.5 | V | |
| Temperatura de funcionamiento | -40 | 25 | +85 | °C | |
| Consumo actual | |||||
| Corriente Rx | <16 | mamá | @5 V @ nivel TTL @ 20 dBm | ||
| Corriente de transmisión | < 600 | mamá | |||
| Corriente de sueño | < 250 | uA | |||
| Parámetros de RF | |||||
Rango de frecuencia | 414.92 | 433.92 | 453.92 | megahercio | @433 MHz |
| 470.92 | 489.92 | 509.92 | megahercio | @470 MHz | |
| 849.92 | 868.92 | 888.92 | megahercio | @868 MHz | |
| 895.92 | 914.92 | 934.92 | megahercio | @915 MHz | |
| Velocidad de datos | 91 | 656 | 17353 | puntos básicos | @LoRa |
| Potencia de salida | + 24 | > 29.5 | + 31 | dBm | @5 V, @433 MHz / 470 MHz |
| + 21 | > 27 | + 28.5 | dBm | @5 V, @868 MHz / 915 MHz | |
| Sensibilidad | -139 | dBm | @91bps | ||
| Interfaz | TTL, RS232, RS485 |
| Red | MALLA |
| Frecuencia | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulación | LoRa |
| Potencia de salida | 1W |
Características del módulo LoRa LoRa6100Pro
- Distancia de transmisión en área abierta hasta 8 km a baja velocidad
- Banda de frecuencia: 433/470/868/915 MHz para opción
- Método de cifrado de datos AES128
- Nodo/ruta/nodo+ruta opcional en modo MESH
- Función LBT (Escuchar antes de hablar) opcional
- Nivel de salto en modo MESH
- Cifrado CRC opcional
- Circuito de protección de reinicio de hardware incorporado
- Parámetros de puerto serie diversificados
- Hasta 40 canales por banda
- Modulación LoRa
- Interfaz TTL/RS232/RS485
- Sensibilidad: -139 dBm
- Potencia máxima de salida: 500 mW/1W(+27/+30 dBm)
- Voltaje de trabajo: 3,3 ~ 6,5 V
- Temperatura de trabajo: -40 ~ +85 °C

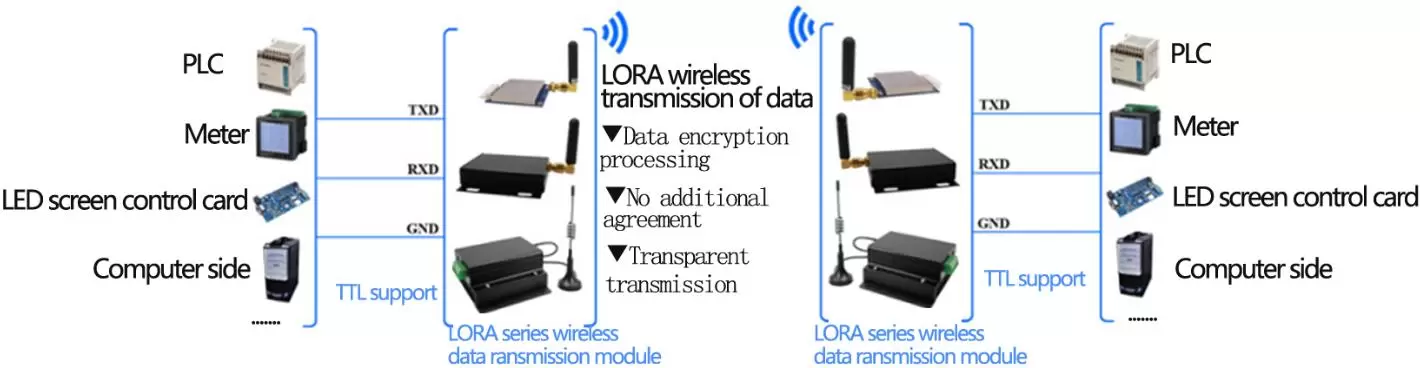

Aplicaciones del módulo LoRa LoRa6100Pro
- Mando a distancia
- Lectura remota de medidores
- Recopilación de datos industriales
- Telemetría de domótica
- Comunicación inalámbrica de datos
- Sistema de control de acceso

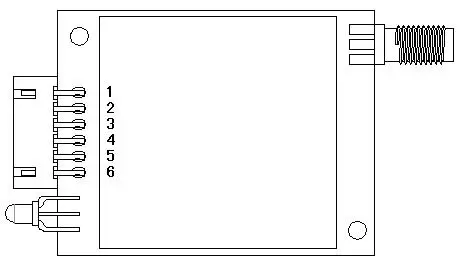

| N.º de pin | Definición | Descripción |
| 1 | VCC | Conectado a la fuente de alimentación positiva (típicamente 5 V) |
| 2 | Tierra | Conectado a tierra |
| 3 | TXD/A | Conectarse a A@485 |
| 4 | RXD/B | Conectarse a B@485 |
| 5 | COLOCAR | Habilitación de parámetros de configuración (configuración de parámetro de habilitación de nivel bajo, salida de nivel alto predeterminada) |
| 6 | CS | Pin de habilitación del módulo (pull-up incorporado) Nota: Versión de fábrica predeterminada: corriente de suspensión <200 uA, CS se pone alto o se suspende para comunicación normal, suspensión en nivel bajo; Versión de bajo consumo de energía: corriente de suspensión <15 uA, comunicación normal cuando CS se pone bajo, se pone alto o flota para suspensión. |
