Guía práctica para walkie-talkies digitales ESP32 personalizados (Parte 3): Desconstrucción del protocolo de control en serie

Sep . 2025

Por sdga:

La clave para una comunicación eficaz con el módulo reside en la correcta implementación de su protocolo de control serial. Este protocolo utiliza un formato de trama binaria, y todas las configuraciones de parámetros y consultas de estado se realizan mediante el envío y la recepción de tramas de datos específicas.

Análisis de la estructura del marco

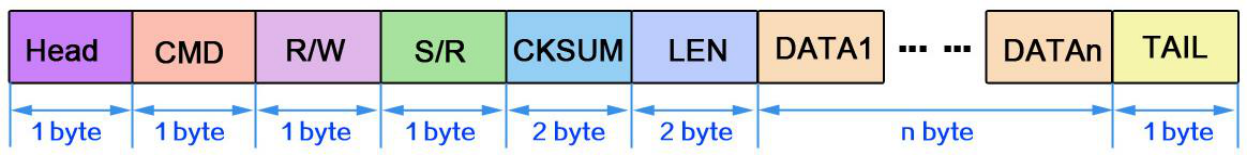

Estructura del marco del protocolo serial

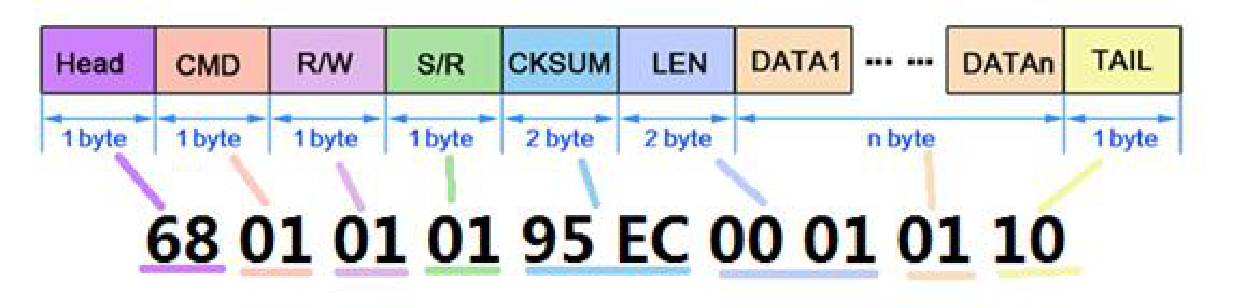

Ejemplo de estructura de trama de protocolo en serie

Cada marco de datos sigue una estructura fija, que consta de un encabezado, un comando, datos y una cola, entre otras partes.

Tabla 3: Estructura del marco del protocolo serial

Desplazamiento (bytes)	Campo	Longitud (bytes)	Descripción
0	Cabeza	1	Encabezado de marco, fijado en 0x68.
1	CMD	1	Palabra de comando, define la función del marco, como establecer frecuencia, enviar SMS, etc.
2	R/W	1	Bandera de lectura/escritura. 0x00=Lectura, 0x01=Escritura, 0x02=Informe iniciado por el módulo.
3	S/R	1	Bandera de configuración/respuesta. Cuando la envía el host, se trata de una solicitud de configuración; cuando la responde el módulo, se trata de un estado de respuesta.
4-5	CKSUM	2	Suma de comprobación de 16 bits. Cubre todos los bytes desde CMD hasta el final de DATA.
6-7	LEN	2	Longitud de los datos del campo DATOS (en bytes).
8...	DATOS	n (determinado por LEN)	Carga útil de datos. El contenido específico lo define el CMD.
8+n	COLA	1	Cola del marco, fijada en 0x10.

Método de cálculo de suma de comprobación

Según el documento del protocolo, la suma de comprobación se calcula de la siguiente manera: cada par de bytes de los datos a comprobar se transforma en un número de 16 bits y se suma secuencialmente. Si la trama de datos tiene una longitud impar, se añade 0x00 al último byte. La parte sobrante (que excede los 16 bits) del proceso de acumulación se suma a los 16 bits inferiores del resultado hasta que la suma sea menor o igual a 0xFFFF. Finalmente, el número de 16 bits resultante se combina con 0xFFFF para obtener la suma de comprobación final.

El código de referencia C proporcionado en el documento de protocolo es el siguiente:

uint16_t PcCheckSum(uint8_t *buf, int16_t len) {
uint32_t suma = 0;
mientras (len > 1) {
suma += 0xFFFF y ((*buf << 8) | *(buf + 1));
buf += 2;
len -= 2;
}
si (len) {
suma += (0xFF y *buf) << 8;
}
mientras (suma >> 16) {
suma = (suma y 0xFFFF) + (suma >> 16);
}
devolver ((uint16_t)suma ^ 0xFFFF);
}

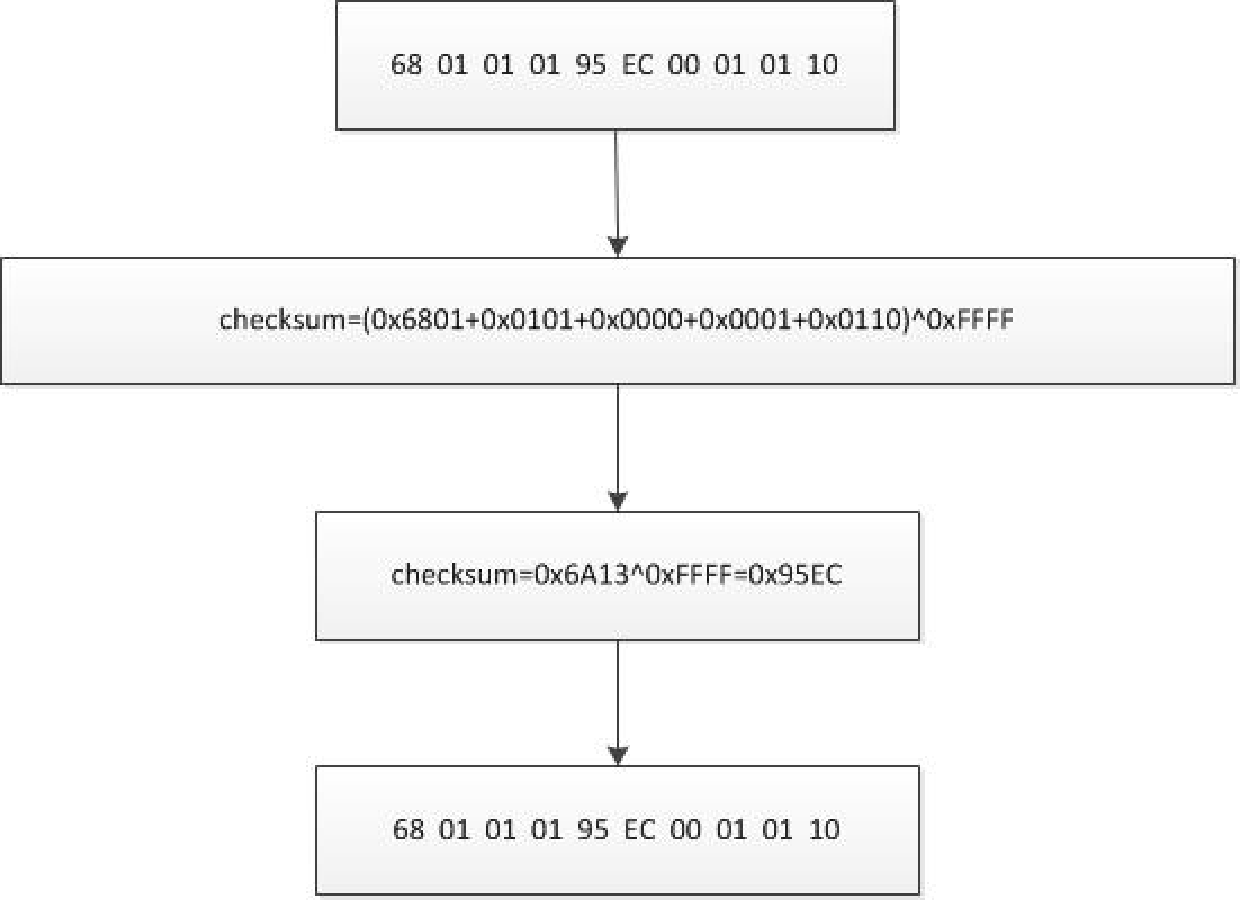

Ejemplo de flujo de cálculo de suma de comprobación

Un detalle de ingeniería destacable es que el documento del protocolo menciona que si el usuario no desea calcular la suma de comprobación, el campo CKSUM puede enviarse como 0x0000 y el módulo ignorará el proceso de suma de comprobación. Esto puede ser muy útil durante la fase inicial de depuración, pero para garantizar la fiabilidad de la comunicación, se debe implementar y utilizar la suma de comprobación correcta en el producto final.

Referencia completa del conjunto de comandos

La siguiente tabla categoriza y organiza todos los comandos soportados por el módulo, proporcionando una referencia más estructurada que la documentación original.

Tabla 4: Referencia completa del código de comando (CMD) del DMR858M

CMD (hexadecimal)	Descripción de la función	Soporte de lectura y escritura	Alcance	Persistente	Notas
Comandos de configuración (guardados al apagar)
0x01	Cambiar canal	Escribir	Actual	Sí	Cambiar al canal especificado.
0x02	Establecer el volumen de recepción	Escribir	Todo	Sí	Establezca el nivel de volumen de salida de audio.
0x0B	Establecer la ganancia del micrófono	Escribir	Todo	Sí	Ajustar la sensibilidad del micrófono.
0x0C	Establecer el modo de ahorro de energía	Escribir	Todo	Sí	Habilitar o deshabilitar el modo de bajo consumo.
0x0D	Establecer frecuencia TX/RX	Leer/Escribir	Actual	Sí	Establezca las frecuencias de recepción y transmisión para el canal actual.
0x12	Establecer el nivel de silenciamiento (SQ)	Leer/Escribir	Actual	Sí	Establezca el umbral de silenciamiento para el modo analógico.
0x13	Establecer el modo CTCSS/CDCSS	Leer/Escribir	Actual	Sí	Establezca el modo de subaudio (por ejemplo, solo recibir, solo transmitir, ambos).
0x14	Establecer valor CTCSS/CDCSS	Leer/Escribir	Actual	Sí	Establezca el código de subaudio específico.
0x17	Establecer potencia alta/baja	Leer/Escribir	Actual	Sí	Cambia la potencia de transmisión para el canal actual.
Órdenes operativas (vigentes de inmediato)
0x03	Escanear	Escribir	Actual	No	Iniciar o detener la exploración de canales.
0x06	Iniciar llamada	Escribir	Actual	No	Iniciar una llamada grupal o privada.
0x07	Enviar SMS	Escribir	Actual	No	Enviar un mensaje de texto DMR.
0x09	Alarma de emergencia	Escribir	Actual	No	Activar la función de alarma de emergencia.
0x15	Interruptor de monitor	Escribir	Actual	No	Fuerce la apertura del silenciador para monitorear la actividad del canal.
Comandos de consulta de estado
0x04	Comprobar el estado de TX/RX	Leer	Actual	No	Consulta si el módulo está en estado de recepción, transmisión o inactivo.
0x05	Leer la intensidad de la señal	Leer	Actual	No	Obtenga el valor RSSI de la señal recibida actual.
0x24	Leer ID	Leer	Todo	No	Lea el ID DMR del módulo.
0x25	Leer la versión del firmware	Leer	Todo	No	Lea el número de versión de firmware del módulo.
0x28	Comprobar el estado del cifrado	Leer	Actual	No	Consulta si el cifrado está habilitado en el canal actual.
