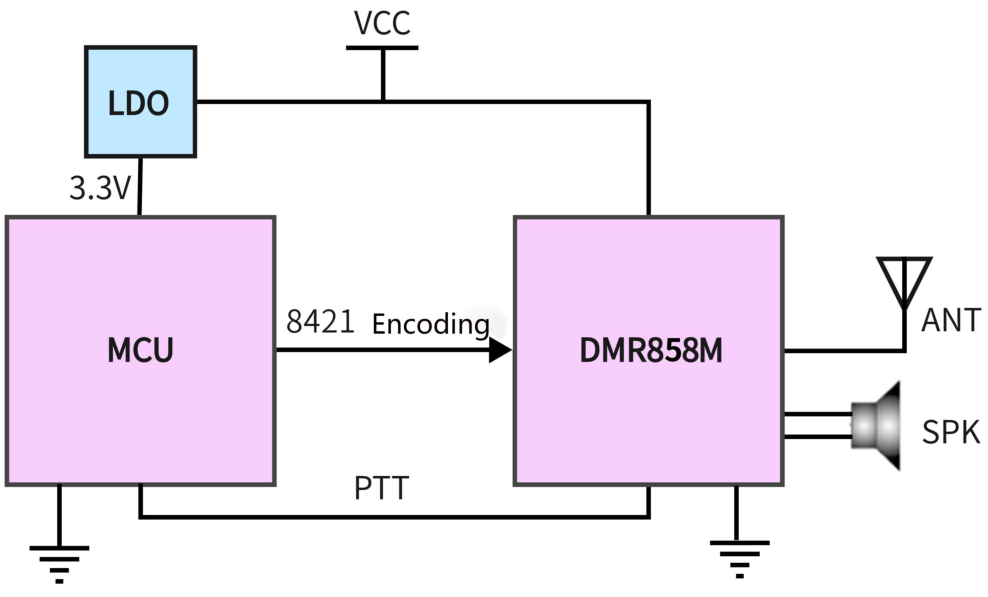

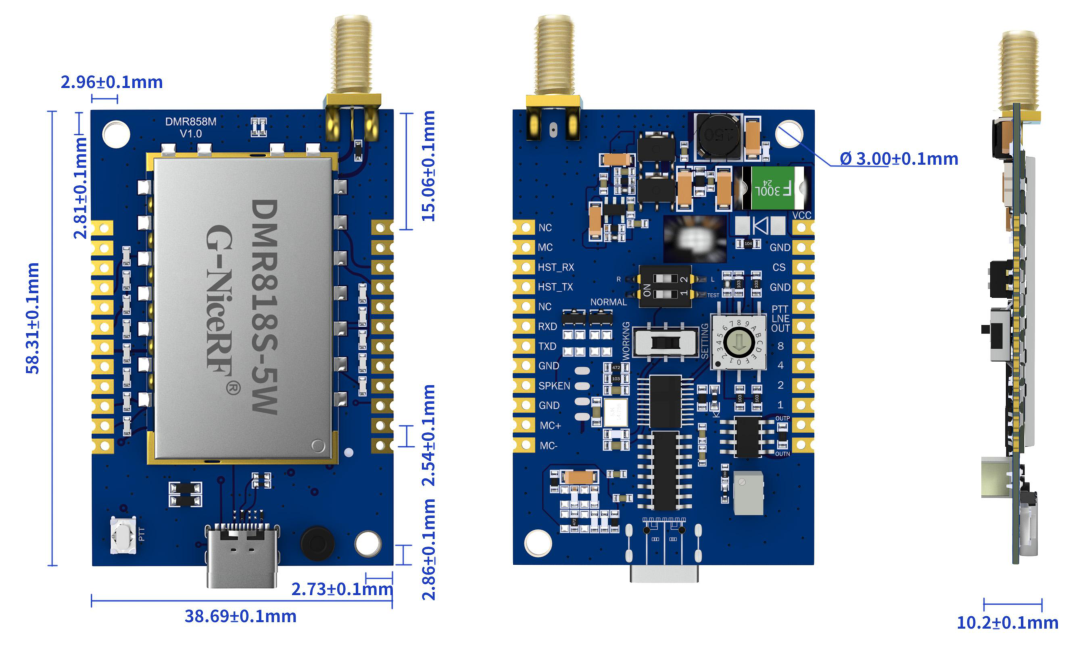

La integración del módulo DMR858M con un microcontrolador (como el ESP32 utilizado aquí) requiere centrarse en tres aspectos principales: la fuente de alimentación, la lógica de control y la interfaz de audio. Esta sección proporciona un diseño de referencia probado para garantizar el funcionamiento estable del sistema.
Consideración clave de diseño: fuente de alimentación
El diseño de la fuente de alimentación es el punto de fallo más común y más fácilmente ignorado al integrar módulos de RF de alta potencia. Cuando el DMR858M transmite a 5 W de alta potencia con una fuente de 8 V, la corriente pico puede alcanzar 910 mA o incluso más. Cualquier intento de alimentar directamente el módulo mediante la entrada USB de 5 V o el LDO de 3,3 V de una placa de desarrollo ESP32 fallará.
Un sistema de energía robusto debe cumplir los siguientes requisitos:
Unidad de alimentación independiente : utilice una fuente de alimentación externa capaz de proporcionar al menos 8 V y más de 2 A de corriente, como un paquete de baterías de litio (2S Li-Po/Li-ion) con un convertidor reductor-elevador o un adaptador de corriente CC estable.
Excelente respuesta transitoria : La clave no es solo la corriente promedio que la fuente de alimentación puede proporcionar, sino también su velocidad de respuesta a los transitorios de carga. Cuando el módulo cambia instantáneamente del modo de recepción (corriente < 165 mA) al modo de transmisión (corriente > 900 mA), se genera un pico de corriente instantáneo considerable (dI/dt). Si la respuesta transitoria de la fuente de alimentación es inadecuada, o si las pistas de alimentación en la PCB son demasiado largas y delgadas (lo que genera una inductancia y resistencia parásitas significativas), la tensión del sistema caerá momentáneamente.
Efecto en cadena de la caída de tensión : Esta caída de tensión es la causa principal de muchos problemas "fantasma" difíciles de depurar. El ESP32 cuenta con un circuito integrado de detección de caídas de tensión, que activa un reinicio del sistema para protegerse cuando la tensión de alimentación cae por debajo de cierto umbral. Por lo tanto, lo que parece ser un problema de alimentación puede manifestarse como un reinicio aleatorio del programa al pulsar el botón PTT. Además, una tensión de alimentación inestable puede interferir con la comunicación UART, provocando errores de transmisión de datos.
Solución : Para evitar estos problemas, se deben colocar condensadores de desacoplamiento grandes cerca del pin VCC del módulo DMR858M. Se recomienda usar un condensador electrolítico de 100 µF a 470 µF en paralelo con un condensador cerámico de 0,1 µF (el primero para gestionar demandas de alta corriente de baja frecuencia, el segundo para filtrar el ruido de alta frecuencia). Además, asegúrese de que las pistas de VCC y GND desde la fuente de alimentación hasta el módulo sean lo más cortas y anchas posible para minimizar la caída de tensión de línea.
Lógica de interfaz: UART, PTT y audio
El control y el intercambio de datos del módulo se gestionan principalmente a través de GPIO y UART.
Comunicación UART : Conecte uno de los puertos serie del ESP32 (p. ej., UART2, correspondiente a GPIO16 y GPIO17) a los pines RXD (pin 19) y TXD (pin 18) del DMR858M. Observe la conexión cruzada: el TX del ESP32 se conecta al RX del módulo y el RX del ESP32 se conecta al TX del módulo.
PTT (Push-to-Talk) : El control del PTT es muy sencillo. Conecte un pin GPIO del ESP32 al PTT del módulo (pin 5). Este pin está activo en nivel bajo, lo que significa que el módulo entra en modo de transmisión cuando el GPIO emite un nivel bajo.
Entrada de audio : Los pines MIC+ (pin 14) y MIC- (pin 13) del módulo se utilizan para conectar un micrófono externo. La hoja de datos especifica que se proporciona una tensión de polarización interna, por lo que se puede conectar un micrófono electret directamente sin un circuito de polarización adicional.
Salida de audio : OUTP (pin 11) y OUTN (pin 12) del módulo son salidas de audio diferenciales que pueden controlar directamente un altavoz de 8 ohmios.

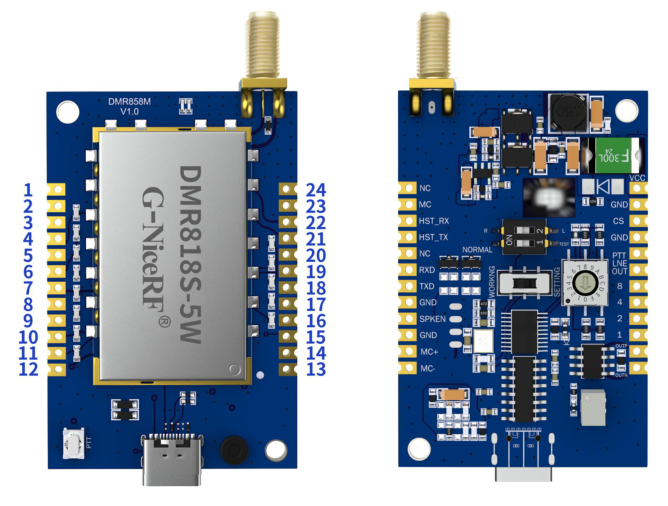

Tabla 2: Referencia de mapeo de pines de ESP32 a DMR858M
Pin ESP32 (por ejemplo, DevKitC) | Función | Pin DMR858M | Notas |
GPIO17 (U2TXD) | Transmisión UART | 19 (RXD) | Se conecta al pin de recepción de datos en serie del módulo. |
GPIO16 (U2RXD) | Recepción UART | 18 (transmisión) | Se conecta al pin de transmisión de datos en serie del módulo. |
GPIO25 | Control PTT | 5 (PTT) | Activo bajo, controla la entrada del módulo al modo de transmisión. |
GPIO26 | CS (Control del sueño) | 3 (CS) | El nivel bajo pone el módulo en modo de suspensión, el nivel alto lo activa. |
GPIO27 | Indicador RX | 16 (HABLADO) | Este pin emite un nivel alto cuando el módulo recibe una señal. |
- | Micrófono positivo | 14 (MIC+) | Conectar al terminal positivo del micrófono electret. |
- | Micrófono negativo | 13 (MIC-) | Conectar al terminal negativo del micrófono electret. |
- | Salida de altavoz + | 11 (SALIDA) | Conectar a un terminal de un altavoz de 8 ohmios. |
- | Salida de altavoz - | 12 (FUERA) | Conéctese al otro terminal del altavoz de 8 ohmios. |
VCC | Módulo de potencia | 1 (VCC) | Conectar al terminal positivo de la fuente de alimentación externa de 8 V. |
Tierra | Tierra del sistema | 2, 4 (tierra) | Conéctese a la tierra de la fuente de alimentación externa y comparta una tierra común con el ESP32. |
