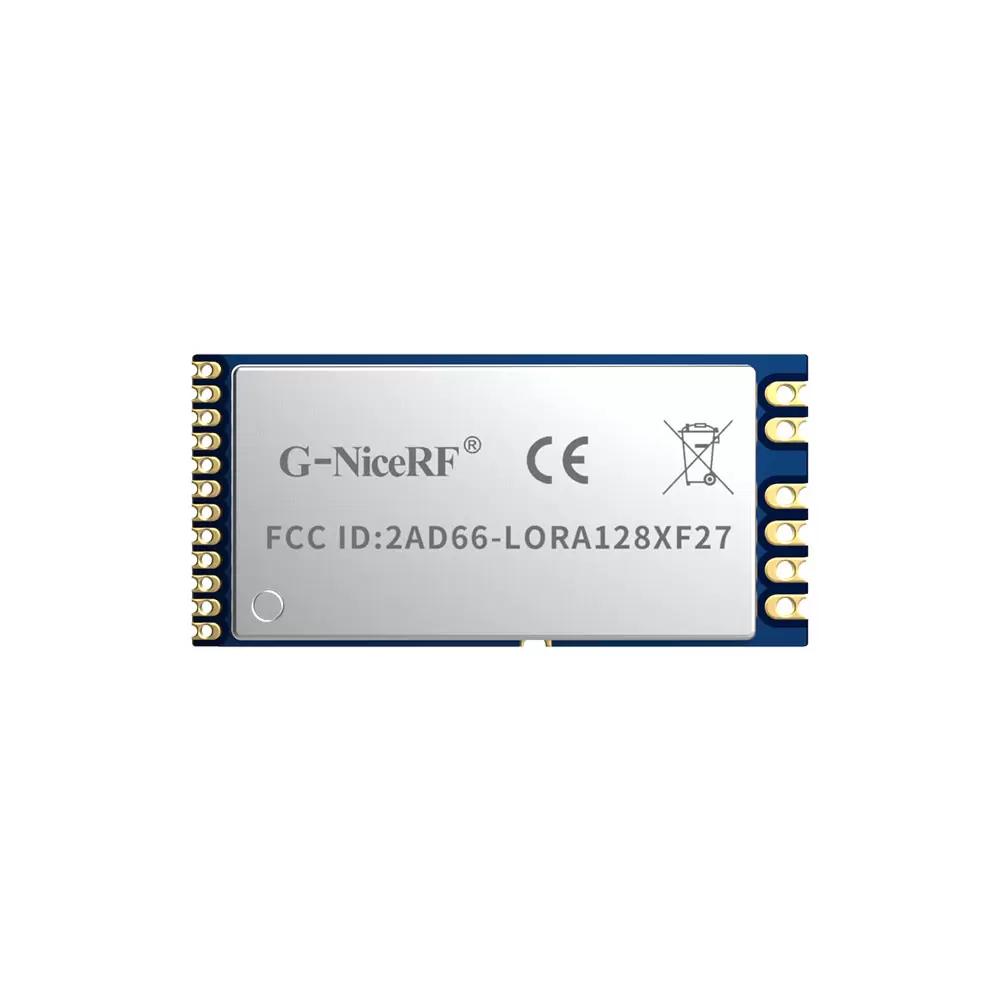

Tipo: Módulos frontales LoRa
Proceso de dar un título: CE-ROJO,Identificación de la FCC
Modulación: lora
Chip: SX1281
Interfaz: SPI
Potencia de salida: 500mW
Frecuencia: 2,4 GHz
Tamaño (mm):31,54*15,8
★ Los siguientes parámetros se obtienen conectando el instrumento con un eje de cobre de 50 ohmios:@VCC=5 V.
Parámetro | Mín. | Tipo. | Máx. | Unidad | Condición |
Condición de operación | |||||
voltaje de trabajo | 2 | 5 | 5.5 | V | |
Rango de temperatura | -40 | 85 | °C | ||
Consumo actual | |||||
corriente TX | < 600 | mamá | @Vcc=5V, 27dBm | ||
corriente RX | < 17 | mamá | @Cristal ordinario | ||
Dormir actual | <7 | ua | |||
Parámetro de radiofrecuencia | |||||
Rango de frecuencia | 2400 | 2500 | megahercio | ||
Tarifa de datos | 0,476 | 202 | Kbps | @LoRa | |
260 | 1300 | Kbps | @FLRC | ||
125 | 2000 | Kbps | @FSK | ||
Potencia de salida | 1 | 27 | dBm | ||
Potencia máxima de salida | 26 | 26,5 | 27 | dBm | @VCC=5V |
Recepción de sensibilidad | -132 | dBm | LoRa@0.476kbps |
Interfaz | SPI |
Chip | SX1280 |
Frecuencia | 2,4 GHz |
Modulación | lora |
Potencia de salida | 500mW |
Proceso de dar un título | Identificación FCC, CE-ROJO |
Nota: Cuando la fuente de alimentación es de 5 V, el nivel alto de todas las IO es de 3,3 V.

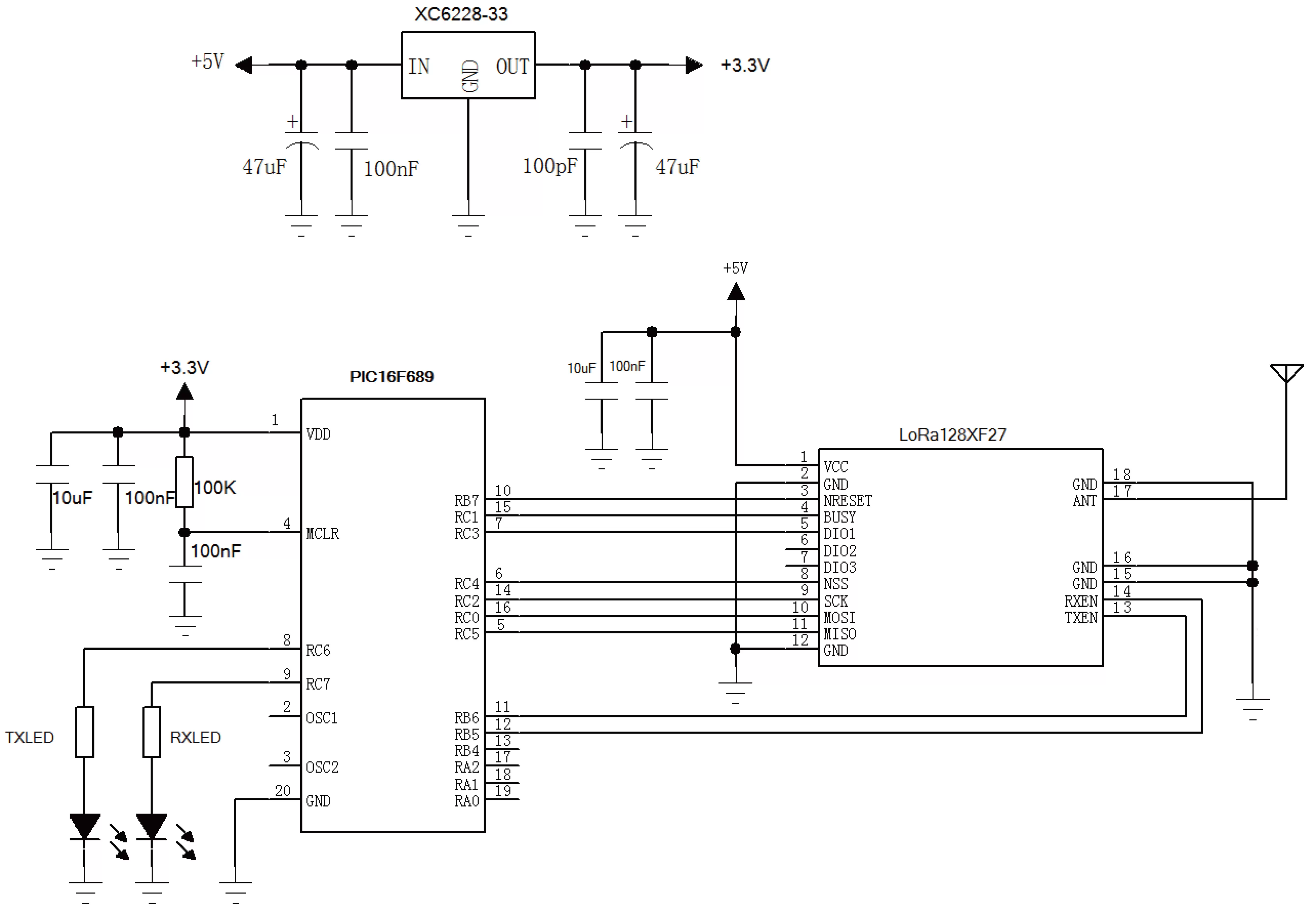

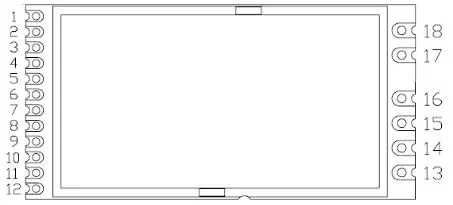

Pin NO | Nombre del pin | E/S | estándar de nivel | Descripción |
1 | VCC | - | 2,0-5,5 V | Conectado al polo positivo de la fuente de alimentación. |

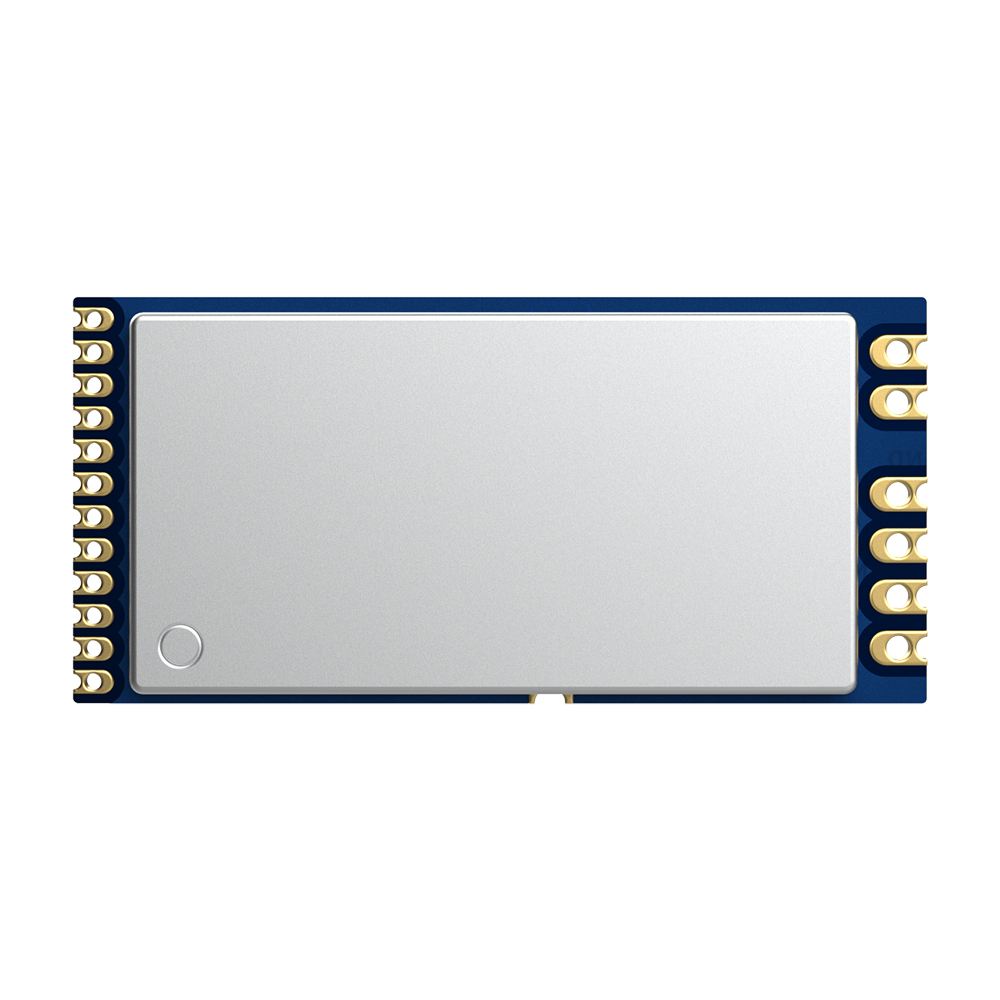

Nota: En el módulo LoRa1280F27-TCXO, el PIN 2 es TCXOEN | ||||
2 | Tierra | - | Tierra eléctrica | |
Nota: En el módulo LoRa1280F27-TCXO, el PIN 2 es TCXOEN | ||||
2 | TCXOEN | I | 2,0-3,3 V | Encienda TCXO: levante TCXOEN antes de controlar el SX1280 para reiniciar; Retrase al menos 3 ms para esperar a que se complete el inicio de TCXO; 3. Durante el uso del módulo 1280, TCXOEN siempre debe mantener un nivel alto; Apague TCXO (si el módulo necesita entrar en modo de suspensión): llame a la función SetSleep() para que el módulo entre en modo de suspensión; Retrasar al menos 1 ms para esperar a que se complete el modo de suspensión del módulo; Tire hacia abajo de TCXOEN para apagar TCXO; |
3 | NRESETABLE | I | 0-3,3 V | Pasador de disparo de reinicio de chip, activo bajo |
4 | OCUPADO | oh | 0-3,3 V | Pin indicador de estado (consulte la especificación SX1280/1281 para obtener más detalles) |
5 | DIO1 | oh | 0-3,3 V | Conectado directamente al pin del chip, IO configurable de uso general (consulte la especificación del chip SX1280/1281 para obtener más detalles) |
6 | DIO2 | oh | 0-3,3 V | Conectado directamente al pin del chip, IO configurable de uso general (consulte la especificación del chip SX1280/1281 para obtener más detalles) |
7 | DIO3 | oh | 0-3,3 V | Conectado directamente al pin del chip, IO configurable de uso general (consulte la especificación del chip SX1280/1281 para obtener más detalles) |
8 | NSS | I | 0-3,3 V | Pin de selección del chip del módulo |
9 | SCK | I | 0-3,3 V | Pin de entrada del reloj SPI |
10 | MOSI | I | 0-3,3 V | Pin de entrada de datos SPI |
11 | miso | oh | 0-3,3 V | Pin de salida de datos SPI |
12,15,16 | Tierra | - | - | Conectado al polo negativo |
13 | TXEN | I | 0-3,3 V | Pin de control de transmisión (nivel alto al transmitir, nivel bajo al recibir) |
14 | RXEN | I | 0-3,3 V | Recibir pin de control (nivel alto al recibir, nivel bajo al transmitir) |
17 | HORMIGA | - | - | Conectar con antena coaxial de 50 ohmios. |
18 | Tierra | - | - | Conectado al polo negativo |
