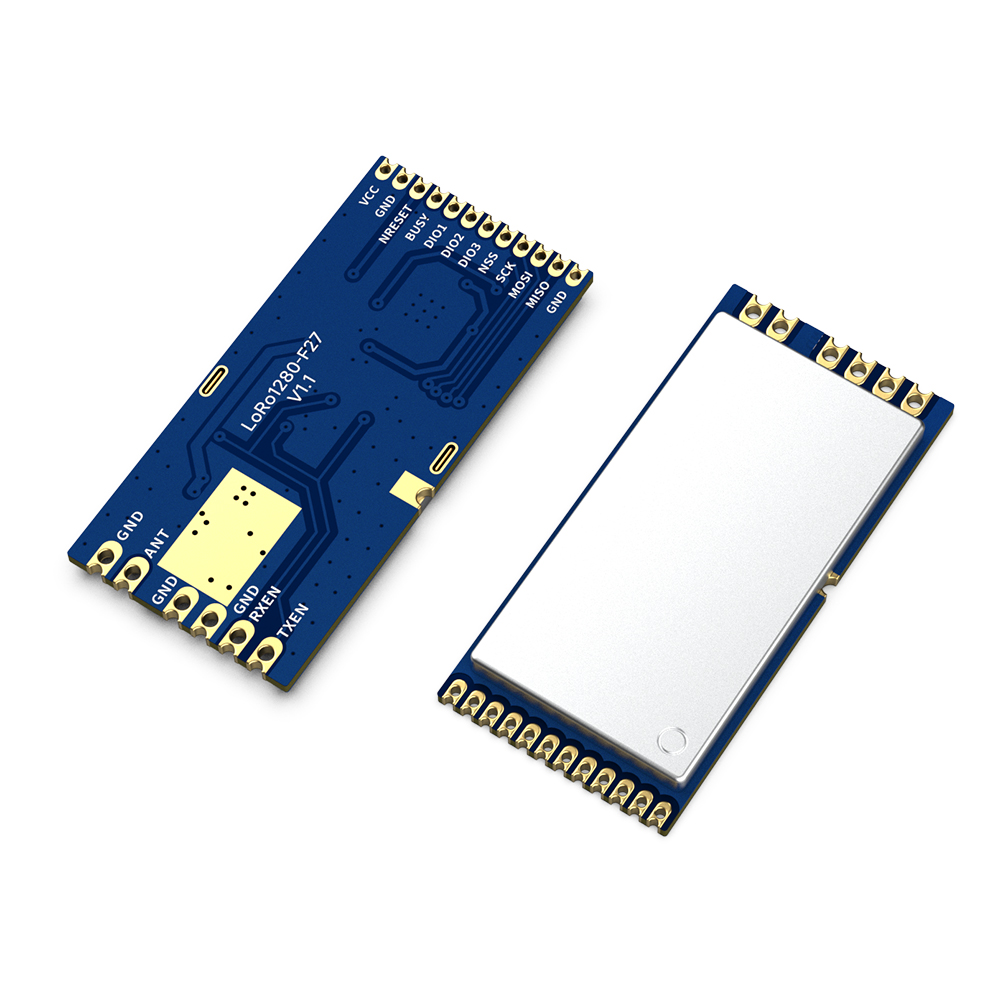

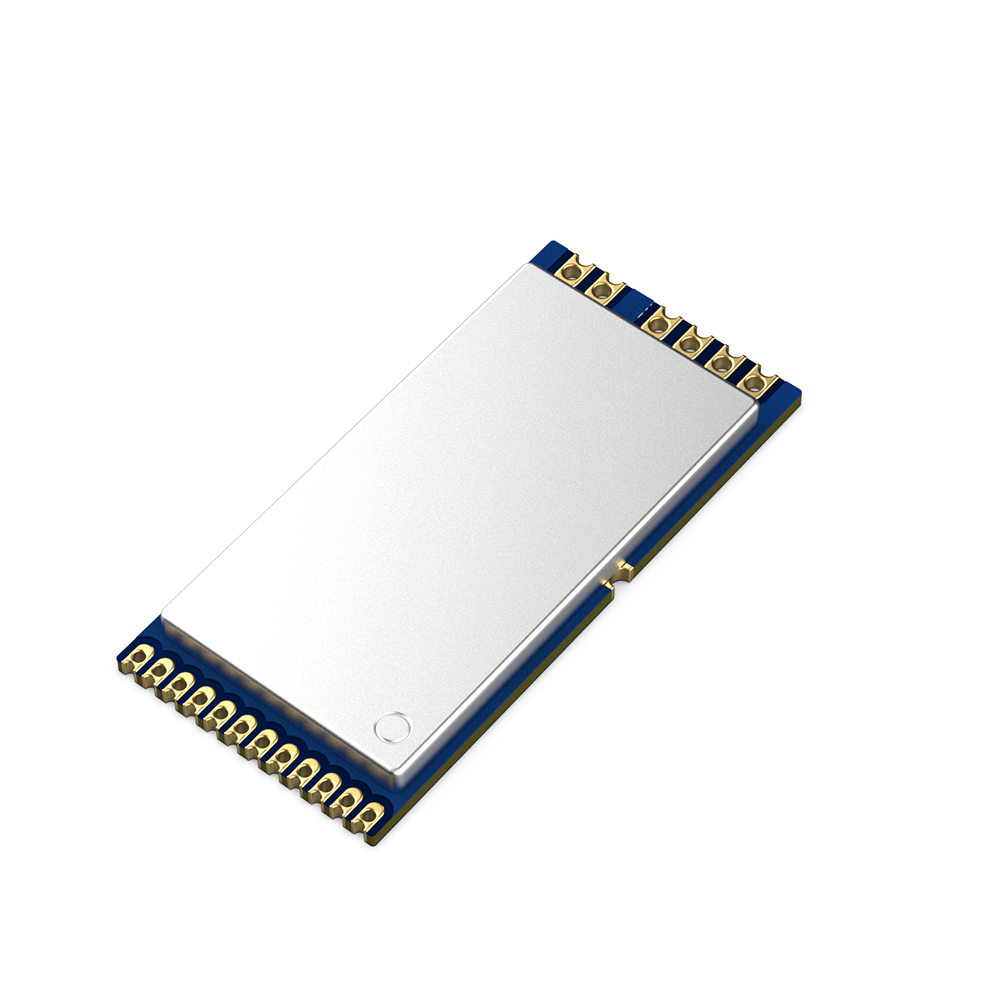

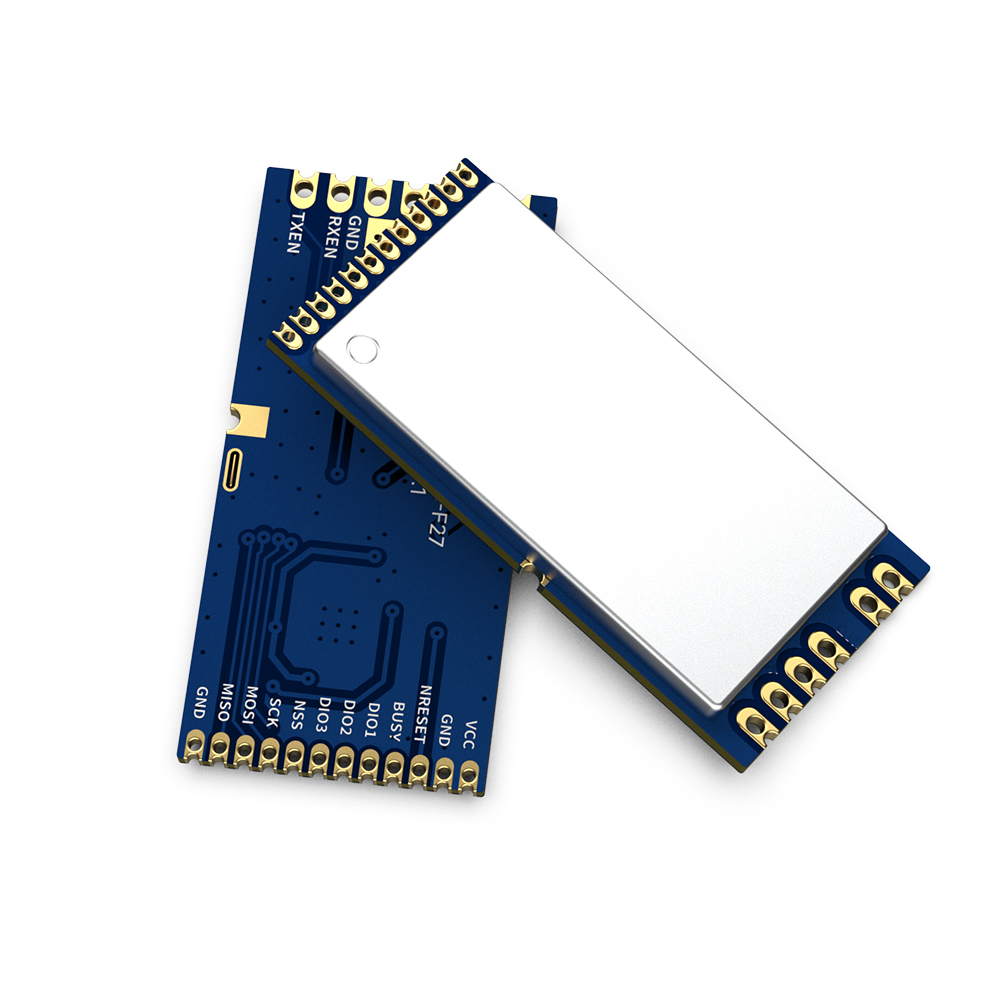

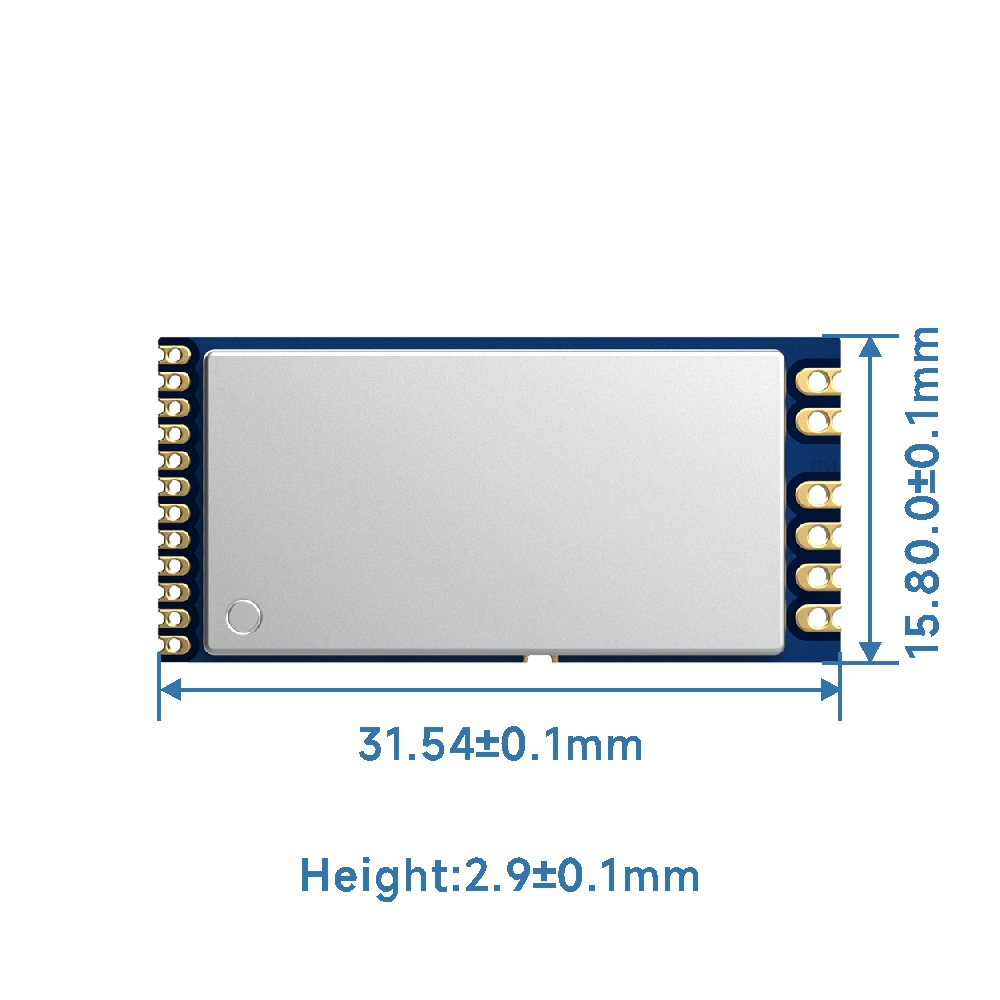

LoRa1280F27-TCXO: Módulo RF industrial SX1280 de 2,4 GHz
- Esta serie de módulos está diseñada con base en el chip RF sx1280 original de Semtech, y la combinación del circuito PA hace que la potencia de salida del módulo sea de hasta 500 mW (+27 dBm). Además, el módulo LoRa1280F27-TCXO también está equipado con un oscilador de cristal con compensación de temperatura TCXO de alta precisión de grado industrial, que garantiza una salida de frecuencia estable en entornos hostiles, como temperaturas altas y bajas.
- El módulo RF de 2,4 GHz LoRa1280F27-TCXO utiliza estrictamente un proceso sin plomo para su producción y pruebas, y cumple con los estándares RoHS y Reach.
★ Los siguientes parámetros se obtienen conectando el instrumento con un eje de cobre de 50 ohmios: @ VCC = 5 V.
| Parámetro | Mín. | Típico. | Máx. | Unidad | Condición |
| Condición de operación | |||||
| Voltaje de trabajo | 2 | 5 | 5.5 | V | |
| Rango de temperatura | -40 | 85 | °C | ||
| Consumo actual | |||||
| Corriente TX | < 600 | mamá | @Vcc=5 V, 27 dBm | ||
|
Corriente RX | < 17 | mamá | @Cristal ordinario | ||
| < 19 | mamá | @TCXO | |||
| Corriente de sueño | <7 | uA | |||
| Parámetro de RF | |||||
| Rango de frecuencia | 2400 | 2500 | megahercio | ||
|
Velocidad de datos | 0.476 | 202 | Kbps | @LoRa | |
| 260 | 1300 | Kbps | @FLRC | ||
| 125 | 2000 | Kbps | @FSK | ||
| Potencia de salida | 1 | 27 | dBm | ||
| Potencia máxima de salida | 26 | 26.5 | 27 | dBm | @VCC=5V |
| Sensibilidad de recepción | -132 | dBm | LoRa a 0,476 kbps | ||
| Interfaz | SPI |
| Chip | SX1280 |
| Frecuencia | 2,4 GHz |
| Modulación | LoRa |
| Potencia de salida | 500 mW |
Características del módulo RF de 2,4 GHz LoRa1280F27-TCXO
Rango de frecuencia de funcionamiento : 2400-2500 MHz
Potencia máxima de salida : 500 mW (27,0 dBm)
Sensibilidad : - 132dBm@LoRa
Velocidad de transferencia de datos : 0,476-202 Kbp s @LoRa
Modulación LoRa
LNA incorporado
Oscilador de cristal de alta precisión ( TCXO de 0,5 ppm )
Modo de comunicación de paquetes (recepción de FiF o 256 bytes )
Rango de voltaje de funcionamiento : 2,0-5,5 V
Rango de temperatura de funcionamiento : -40 ~ +85 °C
Aplicaciones del módulo RF de 2,4 GHz LoRa1280F27-TCXO
- Control remoto inalámbrico
- Casa inteligente
- Lector de etiquetas
- Control de juguetes
- Monitoreo de la presión de los neumáticos
- Vigilancia de la salud
Nota: Cuando la fuente de alimentación es de 5 V, el nivel alto de todas las E/S es de 3,3 V.

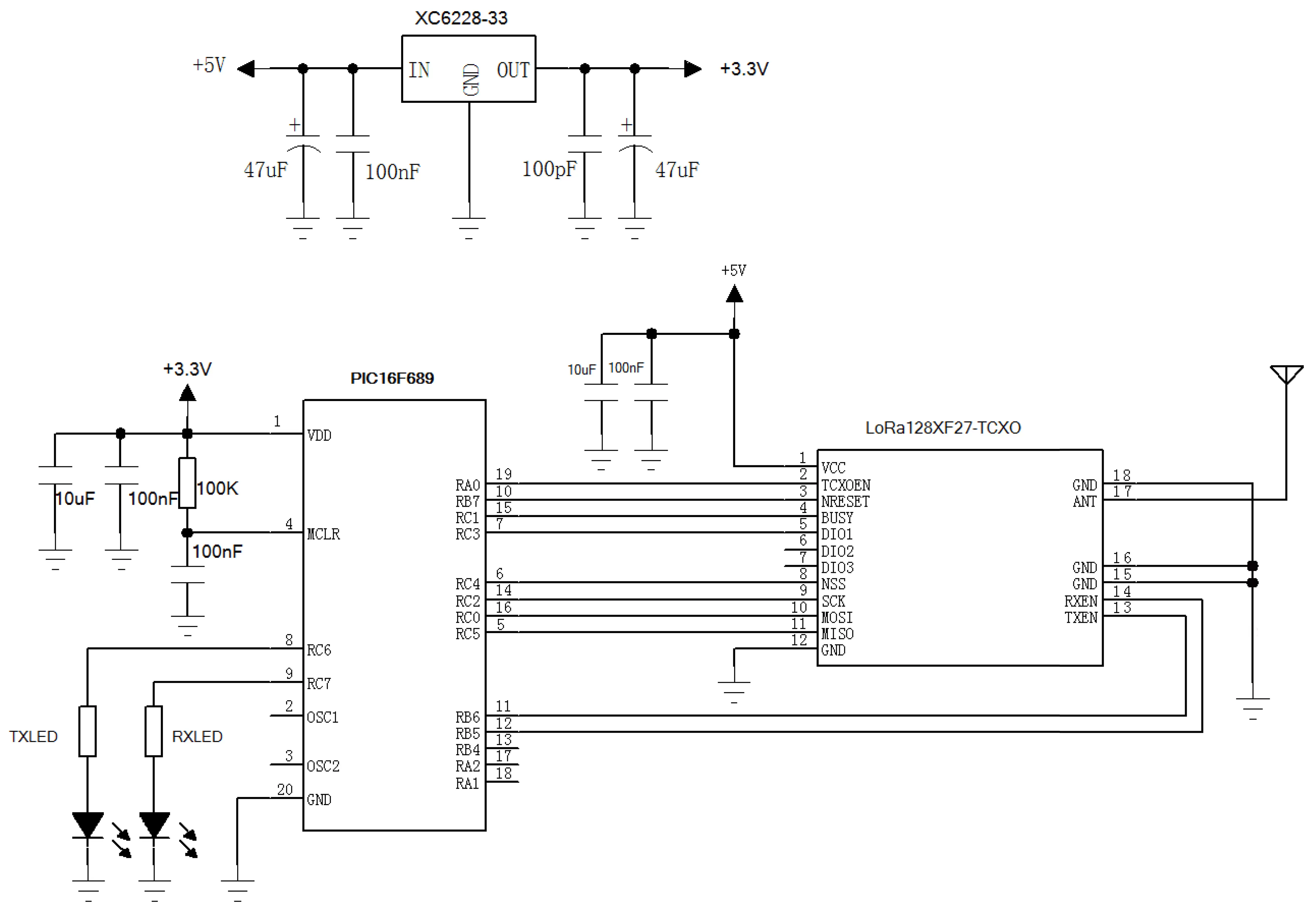

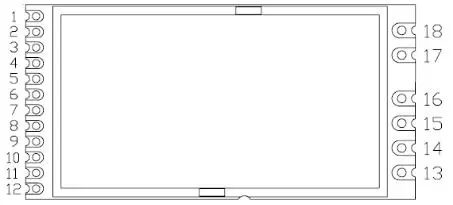

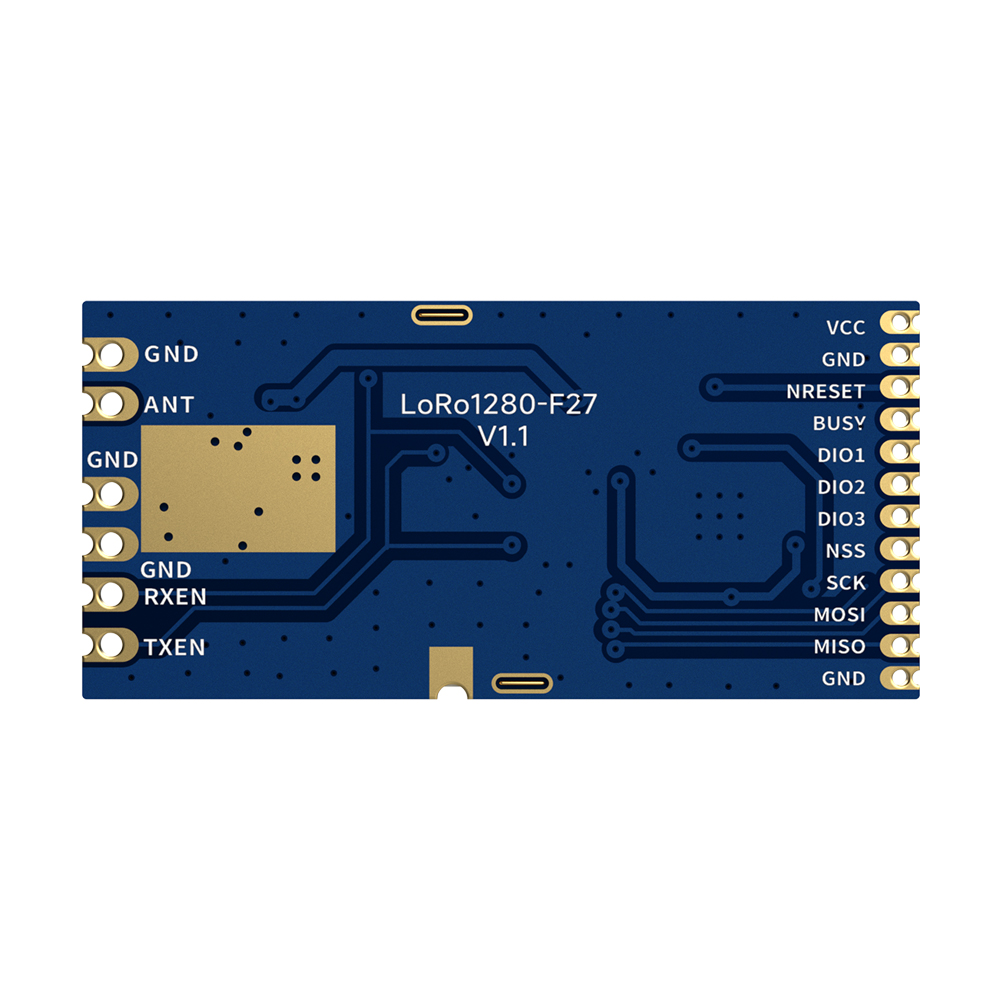

| Pin NO | Nombre del pin | E/S | Nivel estándar | Descripción |
| 1 | VCC | - | 2,0-5,5 V | Conectado al polo positivo de la fuente de alimentación. |
| Nota: En el módulo Lora1280F27-TCXO, el PIN 2 es TCXOEN | ||||
| 2 | Tierra | - | Tierra de energía | |
| Nota: En el módulo Lora1280F27-TCXO, el PIN 2 es TCXOEN | ||||
| 2 | TCXOEN | I | 2,0-3,3 V | Encender TCXO: Levante TCXOEN antes de controlar SX1280 para reiniciar; Retrase al menos 3 ms para esperar a que se complete el inicio de TCXO; 3. Durante el uso del módulo 1280, TCXOEN debe mantener siempre un nivel alto; Apagar TCXO (si el módulo necesita ingresar al modo de suspensión): Llame a la función SetSleep() para que el módulo ingrese al modo de suspensión; Retrase al menos 1 ms para esperar a que se complete la suspensión del módulo; Baje TCXOEN para apagar TCXO; |
| 3 | NRESET | I | 0-3,3 V | Pin de activación de reinicio de chip, activo bajo |
| 4 | OCUPADO | Oh | 0-3,3 V | Pin indicador de estado (consulte la especificación SX1280/1281 para obtener más detalles) |
| 5 | DIO1 | Oh | 0-3,3 V | Conectado directamente al pin del chip, E/S de propósito general configurable (consulte la especificación del chip SX1280/1281 para obtener más detalles) |
| 6 | DIO2 | Oh | 0-3,3 V | Conectado directamente al pin del chip, E/S de propósito general configurable (consulte la especificación del chip SX1280/1281 para obtener más detalles) |
| 7 | DIO3 | Oh | 0-3,3 V | Conectado directamente al pin del chip, E/S de propósito general configurable (consulte la especificación del chip SX1280/1281 para obtener más detalles) |
| 8 | Sistema Nacional de Seguridad | I | 0-3,3 V | Pin de selección de chip del módulo |
| 9 | SCK | I | 0-3,3 V | Pin de entrada de reloj SPI |
| 10 | MOSI | I | 0-3,3 V | Pin de entrada de datos SPI |
| 11 | MISO | Oh | 0-3,3 V | Pin de salida de datos SPI |
| 12,15.16 | Tierra | - | - | Conectado al polo negativo |
| 13 | TXEN | I | 0-3,3 V | Pin de control de transmisión (nivel alto al transmitir, nivel bajo al recibir) |
| 14 | RXEN | I | 0-3,3 V | Pin de control de recepción (nivel alto al recibir, nivel bajo al transmitir) |
| 17 | HORMIGA | - | - | Conectar con antena coaxial de 50 ohmios |
| 18 | Tierra | - | - | Conectado al polo negativo |
