LoRa1268F30: Módulo inalámbrico SX1268 de 433 MHz y 2 W con interfaz SPI y protección ESD

El LoRa1268F30 es un módulo inalámbrico LoRa con un consumo de energía de recepción ultrabajo y alta potencia. Integra el chip transceptor RF SX1268 de Semtech, que utiliza la técnica de salto de frecuencia de modulación de espectro ensanchado LoRa. Su distancia de comunicación y sensibilidad de recepción son mucho mejores que las modulaciones FSK y GFSK actuales. Las señales múltiples no se afectan entre sí, incluso en entornos con alta frecuencia; ofrece un alto rendimiento antiinterferente.
LoRa1268F30 utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetro	Mín .	Típico.	Máx.	Unidad	Condición
Condición de operación C
Voltaje de trabajo	3	5	6.5	V
Rango de temperatura	-40	25	85	°C
Consumo actual
Corriente RX		< 5		mamá	a 433 MHz , 470 MHz a 5 V
Corriente RX		< 7		mamá	a 868 MHz , 915 MHz a 5 V
Corriente TX	500		60 0	mamá	@5 V 30 dBm , 433 MHz , 470 MHz
	600		700	mamá	@5 V 30 dBm , 868 MHz , 915 MHz
	750		850	mamá	@6 V 33 dBm @4 33 MHz , 470 MHz
Corriente de sueño		< 2		uA	a 433 MHz , 470 MHz
Corriente de sueño		< 5		uA	a 868 MHz , 915 MHz
Parámetros de RF
Rango de frecuencia	400	433	460	megahercio	@433 MHz
	470	4 9 0	510	megahercio	a 470 MHz
	848	868	888	megahercio	@868 MHz
	900	915	940	megahercio	@915 MHz
Velocidad de datos	1.2		300	Kbps	@FSK
Velocidad de datos	0.018		62.5	Kbps	@Lo R a
Potencia de salida	31		3 3	dBm	a 433 MHz , 470 MHz a 5 V
Potencia de salida	29		3 1	dBm	@868 MHz , 915 MHz a 5 V
Software ajustable rango de potencia	1 2		3 2	dBm	a 433 MHz , 470 MHz a 5 V
Software ajustable rango de potencia	1		3 0	dBm	a 868 MHz, 915 MHz a 5 V
Sensibilidad de recepción		-122		dBm	Datos @FSK=1,2 Kbps Fdev=50 KHz
Sensibilidad de recepción		-139		dBm	@Lora BW= 62,5 KHz SF= 12 CR=4/5

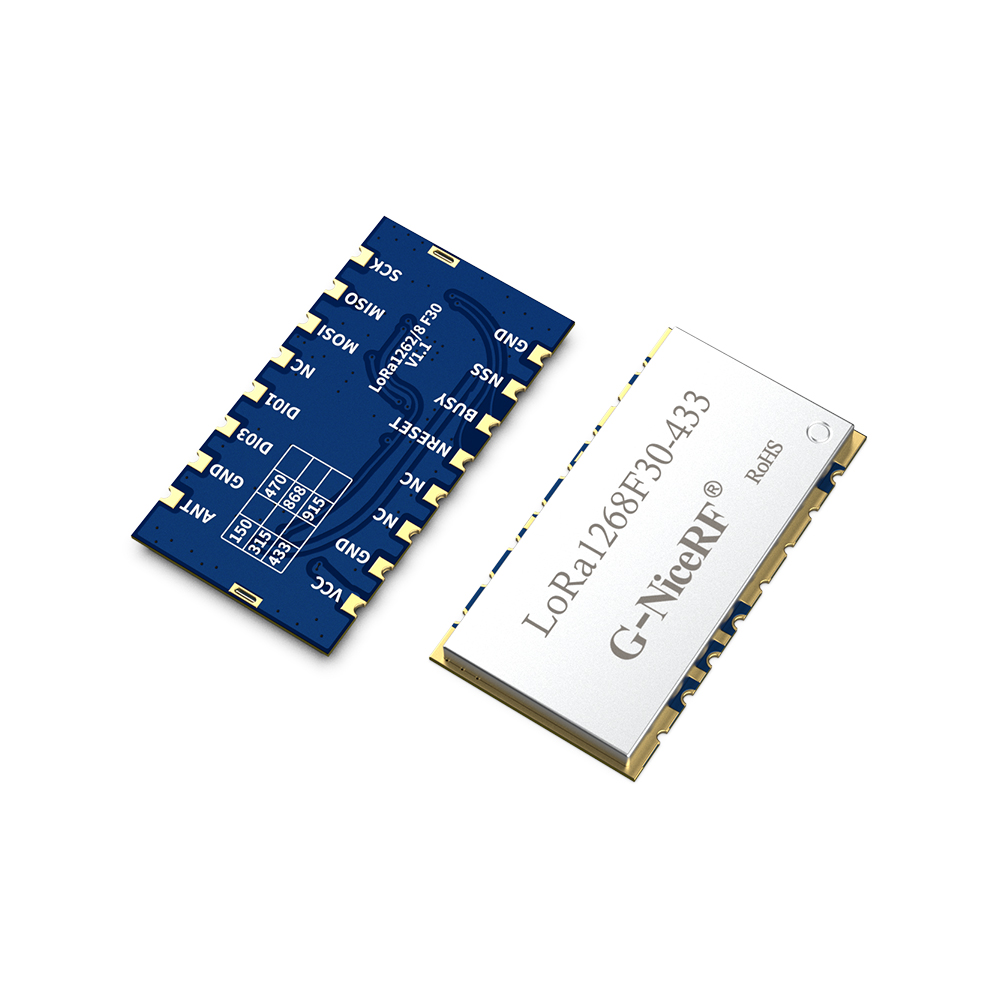

Características del módulo inalámbrico SX1268 LoRa1268F30

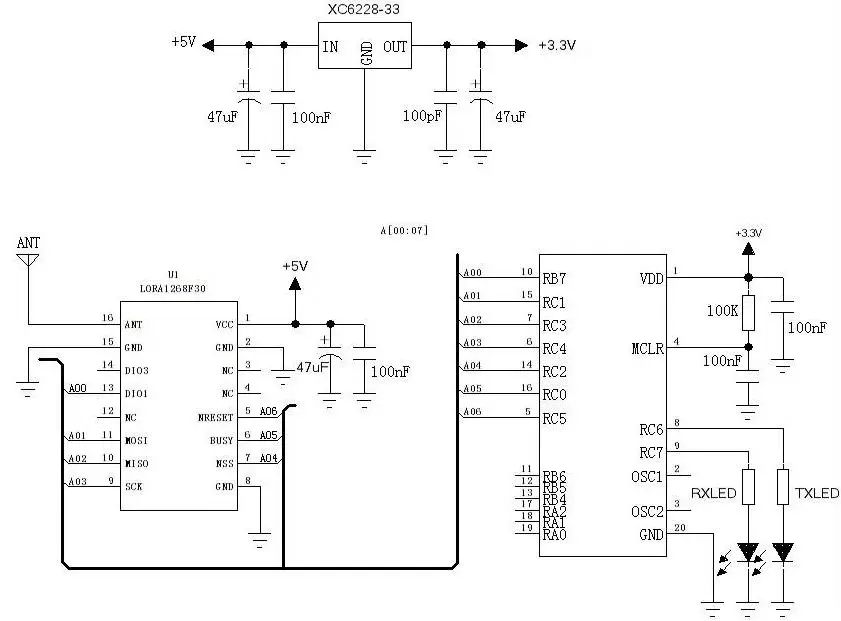

Circuito de aplicación del módulo inalámbrico LoRa1268F30.

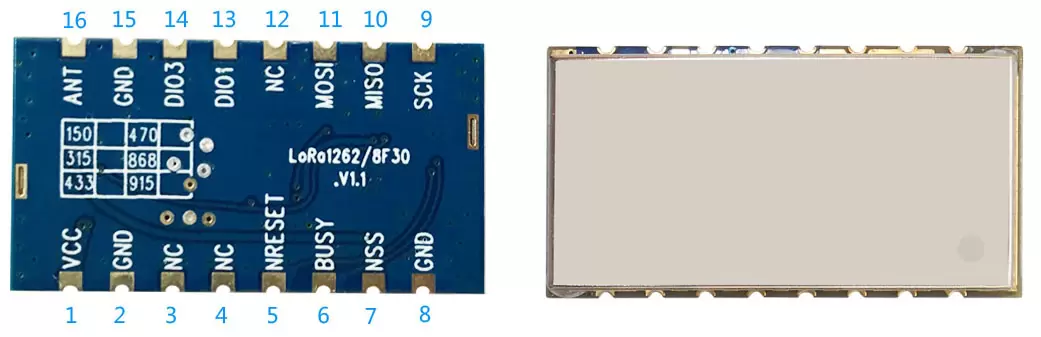

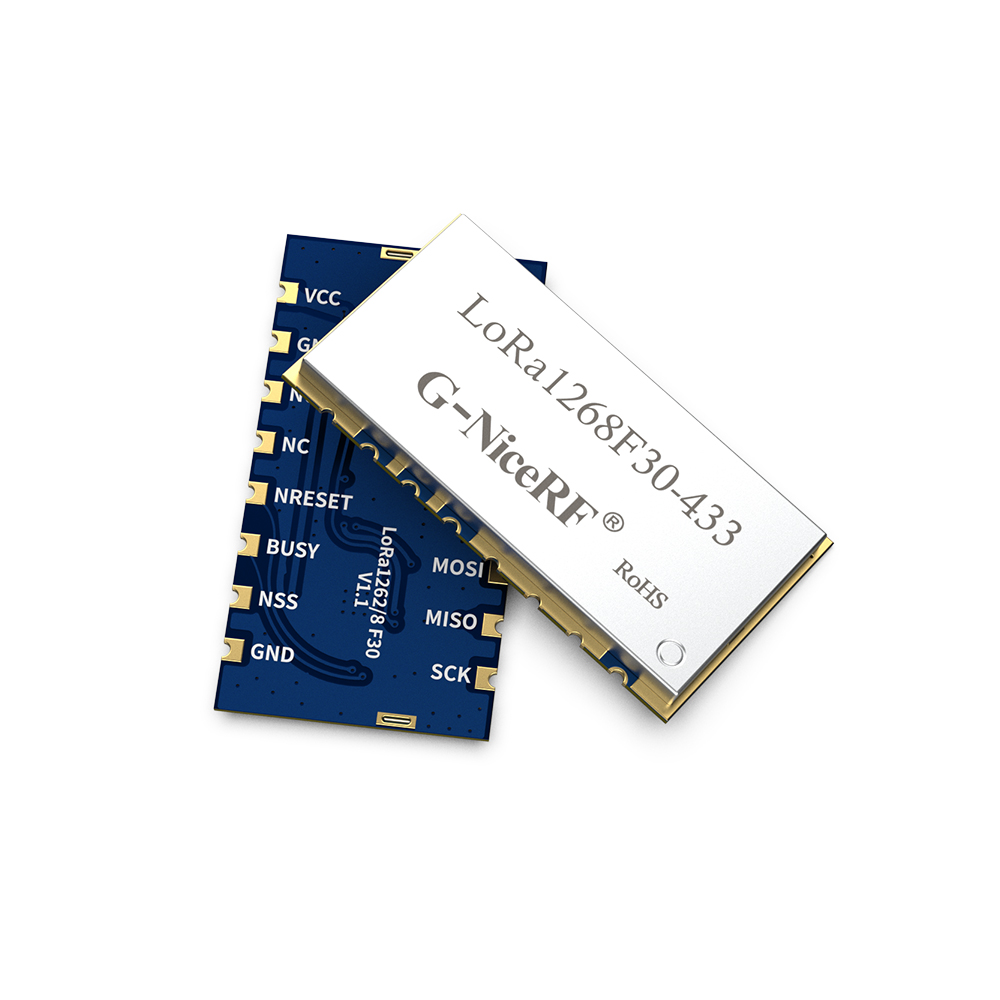

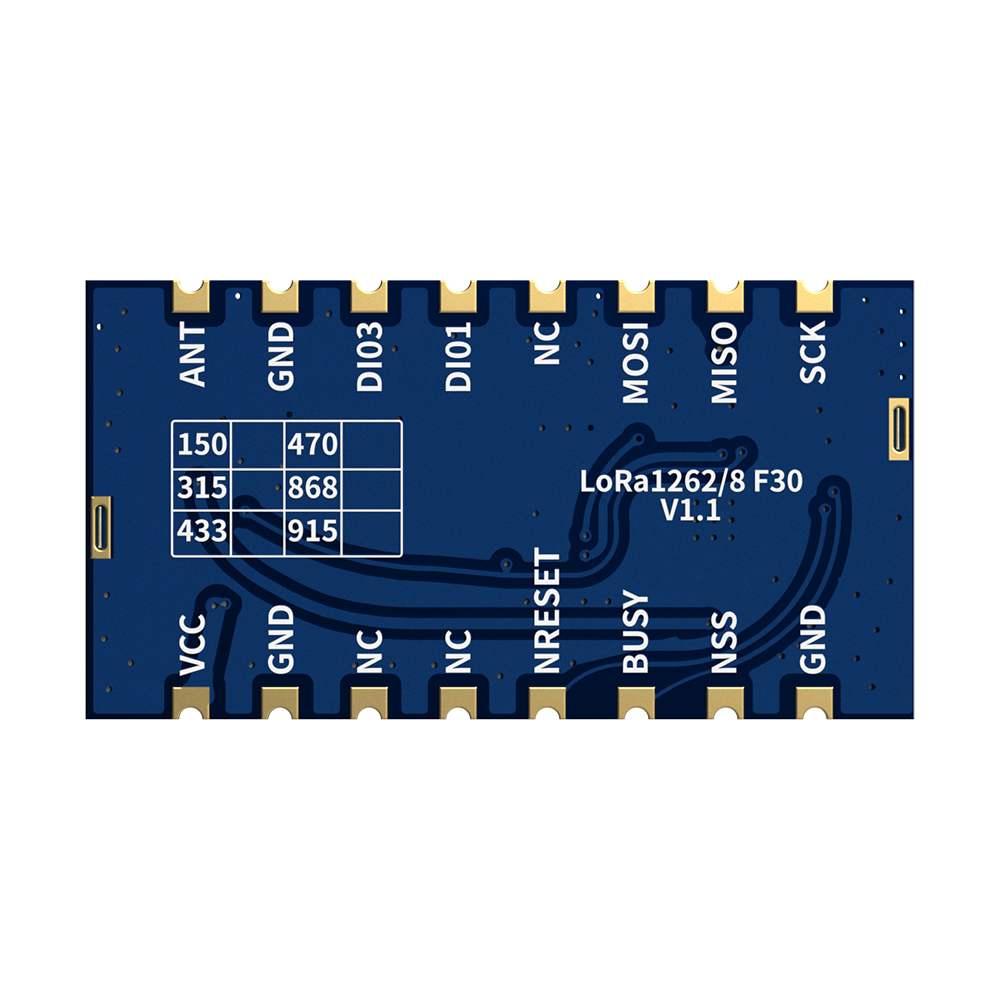

Definición de pines del módulo inalámbrico LoRa1268F30

Pin N.º	Nombre del pin	Descripción
1	VCC	Fuente de alimentación
2	Tierra	tierra de alimentación
3.4.12	CAROLINA DEL NORTE	Vacío
5	NRESET	tierra de alimentación
6	OCUPADO	Se utiliza para indicar el estado, consulte los datos del chip para obtener más detalles.
7	Sistema Nacional de Seguridad	Habilitación de SPI
8	Tierra	tierra de alimentación
9	SCK	Reloj serie para interfaz SPI
10	MISO	Salida SPI para datos SPI
11	MOSI	Entrada SPI para datos SPI
13	DIO1	E/S digitales, personalizables
14	DIO3	E/S digitales, personalizables
15	Tierra	tierra de alimentación
16	HORMIGA	Conectar con antena coaxial de 50 ohmios

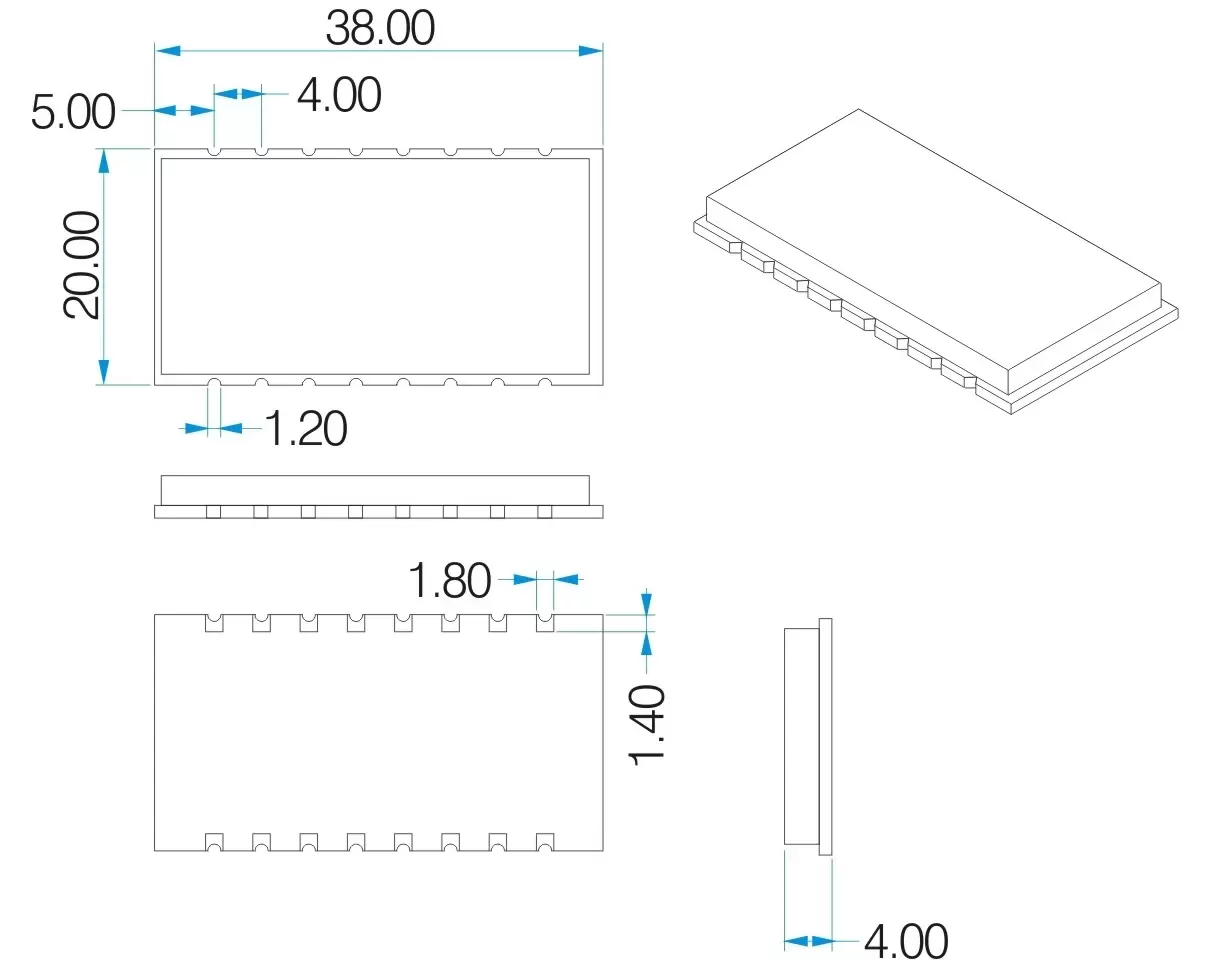

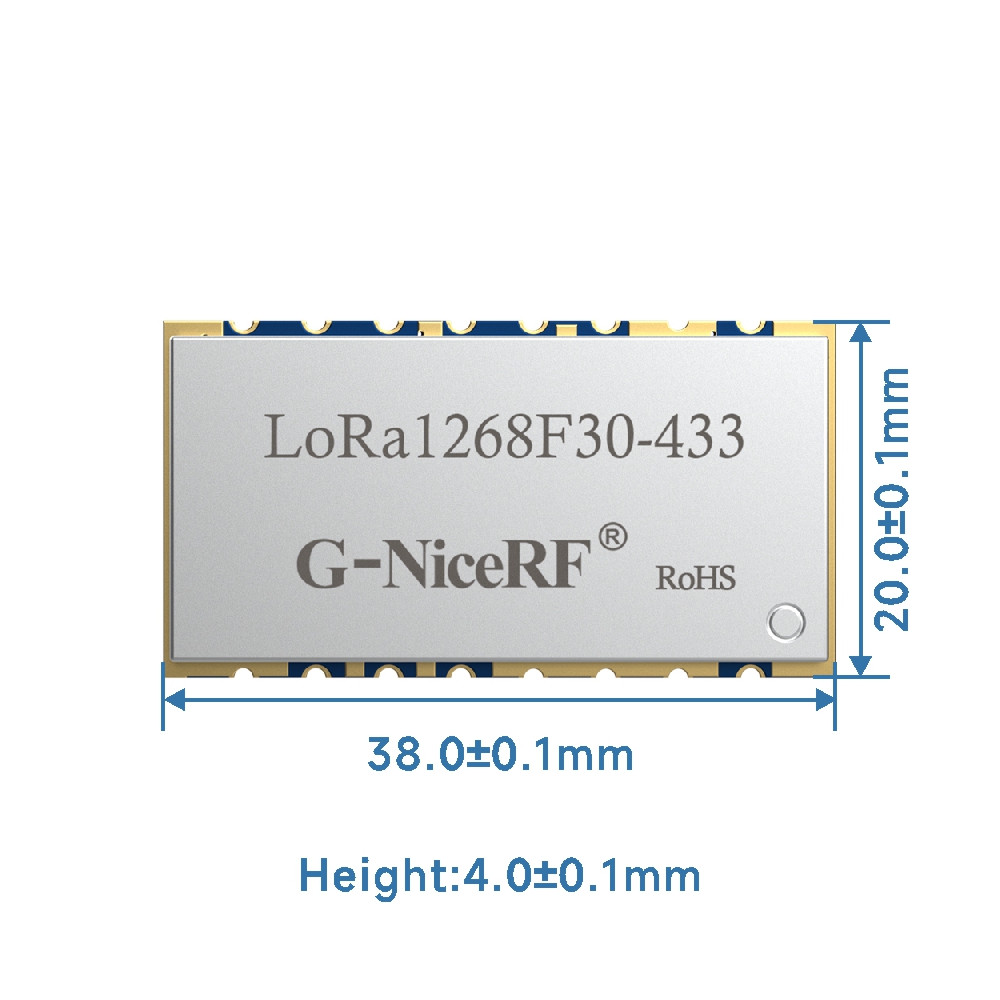

Dimensiones mecánicas del módulo inalámbrico LoRa1268F30

Dimensiones mecánicas del módulo inalámbrico SX1268 LoRa1268F30
