LoRa-CC68: módulo de 433/470/490MHz basado en LLCC68 con puerto SPI

LoRa-CC68: módulo de 433/470/490MHz basado en LLCC68 con puerto SPI

El módulo LoRa-CC68 LoRa adopta el dispositivo LLCC68 de Semtech y un oscilador de cristal industrial de alta precisión, lo que hace que el módulo tenga una corriente de recepción ultrabaja, una corriente de suspensión baja y una buena sensibilidad de -129 dBm. Puede activar el microcontrolador externo periódicamente con un bajo consumo de energía con un oscilador incorporado de 64 KHz. El interruptor de antena del módulo está integrado y controlado por el chip RF, lo que ahorra recursos de la MCU externa. Además, LoRa-CC68 tiene un tamaño compacto y una potencia de salida de 22 dBm (160 mW), lo que tiene grandes ventajas en aplicaciones de IoT y alimentadas por baterías.
LoRa-CC68 se produce y prueba estrictamente utilizando procesos sin plomo y cumple con los estándares RoHS y REACH.
LoRa-CC68 obtuvo la certificación CE-RED a 868 MHz y la certificación FCC ID a 915 MHz.

Contáctenos

DESCARGAR

★Nota: El módulo de envío predeterminado utiliza un oscilador de cristal industrial de 10 ppm, el oscilador de cristal TCXO es opcional para requisitos especiales:

Parámetro	Mín.	Tipo.	Máx.	Unidad	Condición
Condición de operación
voltaje de trabajo	1.8	3.3	3.7	V
Rango de temperatura	-40	25	85	℃
Consumo actual
corriente RX		< 5		mamá	@ oscilador de cristal de 10 ppm
corriente RX		< 6,5		mamá	@TCXO cristal
corriente TX		< 130		mamá	@868MHz @915MHz
corriente TX		< 110		mamá	@433MHz @490MHz
Dormir actual		1.9		ua	Modo OFF (modo SLEEP con arranque en frío) Todos los bloques apagados
		2.3		ua	Modo SLEEP (modo SLEEP con arranque en caliente) Configuración mantenida
		2.9		ua	Modo SLEEP (modo SLEEP con arranque en caliente) Configuración retenida + RC64k
		0,56		mamá	Modo STDBY_RC, RC13M, XOSC apagado
		2.35		mamá	Modo STDBY_XOSC, XOSC activado
Parámetro de radiofrecuencia
Rango de frecuencia	400	433	450	megahercio	@433MHz
	470	490	510	megahercio	@490MHz
	848	868	888	megahercio	@868MHz
	900	915	940	megahercio	@915MHz
Potencia de salida	-15	22		dBm
Recepción de sensibilidad		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Características del módulo LoRa LLCC68 LoRa-CC68

Rango de frecuencia: 433/490/868/915 MHz (personalizable 150-960 MHz)
Sensibilidad: -129dBm @LoRa
Potencia máxima de salida: 22 dBm (160 mW)
Oscilador de cristal de alta precisión de grado industrial
LoRa,(G)FSK
255 bytes FiFo
Velocidad de datos: 0,6-300 Kbps @FSK 1,76-62,5 Kbps @LoRa

Aplicaciones del módulo LoRa LLCC68 LoRa-CC68

Lectura de contadores industriales
Gestión de sensores de aparcamiento
Automatización industrial
Sensor agrícola
ciudad inteligente
Mando a distancia
alumbrado público
Gestión logística
Sensor ambiental
Productos de salud
Productos de seguridad
Gestión de almacén

Características del módulo LoRa LLCC68 LoRa-CC68

Rango de frecuencia: 433/490/868/915 MHz (personalizable 150-960 MHz)
Sensibilidad: -129dBm @LoRa
Potencia máxima de salida: 22 dBm (160 mW)
Oscilador de cristal de alta precisión de grado industrial
LoRa,(G)FSK
255 bytes FiFo
Velocidad de datos: 0,6-300 Kbps @FSK 1,76-62,5 Kbps @LoRa

Aplicaciones del módulo LoRa LLCC68 LoRa-CC68

Lectura de contadores industriales
Gestión de sensores de aparcamiento
Automatización industrial
Sensor agrícola
ciudad inteligente
Mando a distancia
alumbrado público
Gestión logística
Sensor ambiental
Productos de salud
Productos de seguridad
Gestión de almacén

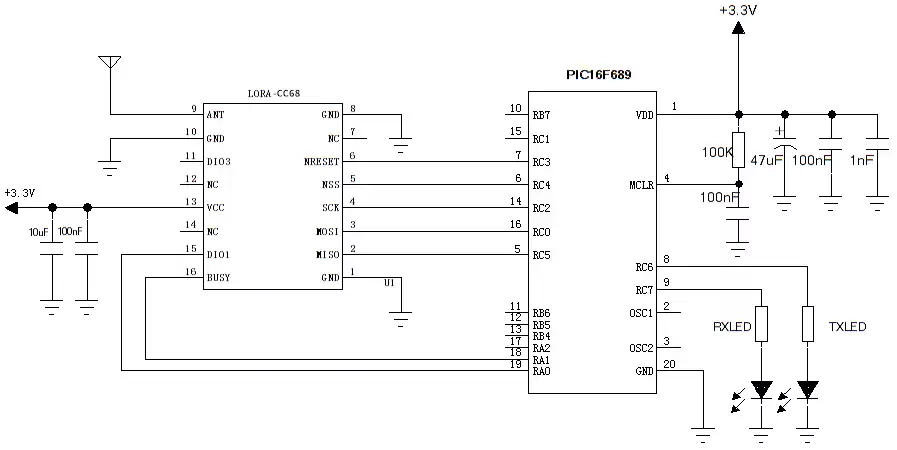

Circuito de aplicación típico del módulo LoRa LLCC68 LoRa-CC68

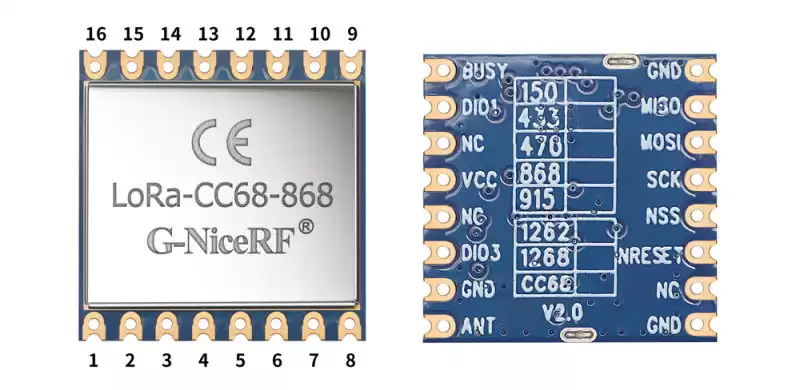

Pines del módulo LoRa LLCC68 LoRa-CC68

Pin NO.	Nombre del pin	Descripción
1	Tierra	tierra eléctrica
2	miso	Salida SPI
3	MOSI	Entrada SPI
4	SCK	Reloj de serie
5	NSS	Habilitar SPI
6	NRESETABLE	Restablecer entrada
7、12、14	CAROLINA DEL NORTE	Vacío
8	Tierra	Tierra eléctrica
9	HORMIGA	Conectar con antena de 50 ohmios
10	Tierra	Tierra eléctrica
11	DIO3	Se puede personalizar como indicación de señal de interrupción, detalles en la hoja de datos del chip (Nota: salida para controlar TCXO cuando se utiliza cristal TCXO)
13	VCC	Fuente de alimentación (por defecto 3,3 V)
15	DIO1	Se puede personalizar como indicación de señal de interrupción, detalles en la hoja de datos del chip
16	OCUPADO	Se utiliza para indicación de estado; consulte la hoja de datos para obtener más detalles.

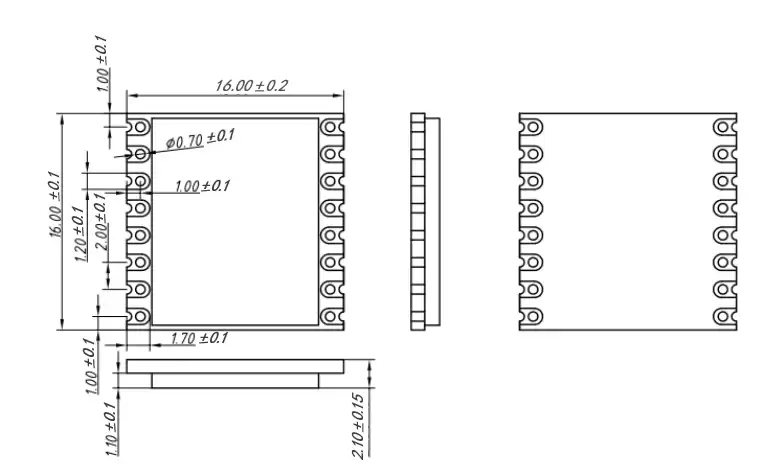

Dimensiones mecánicas del módulo LoRa LLCC68 LoRa-CC68
