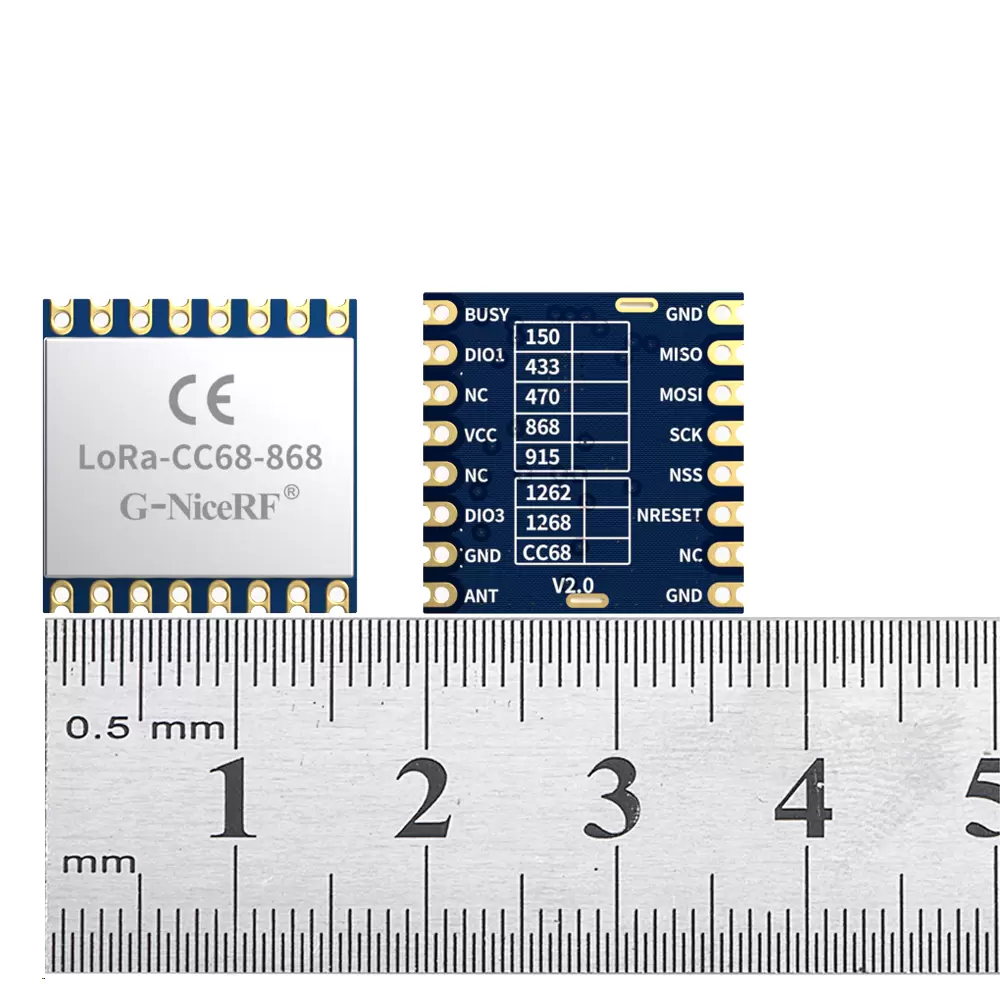

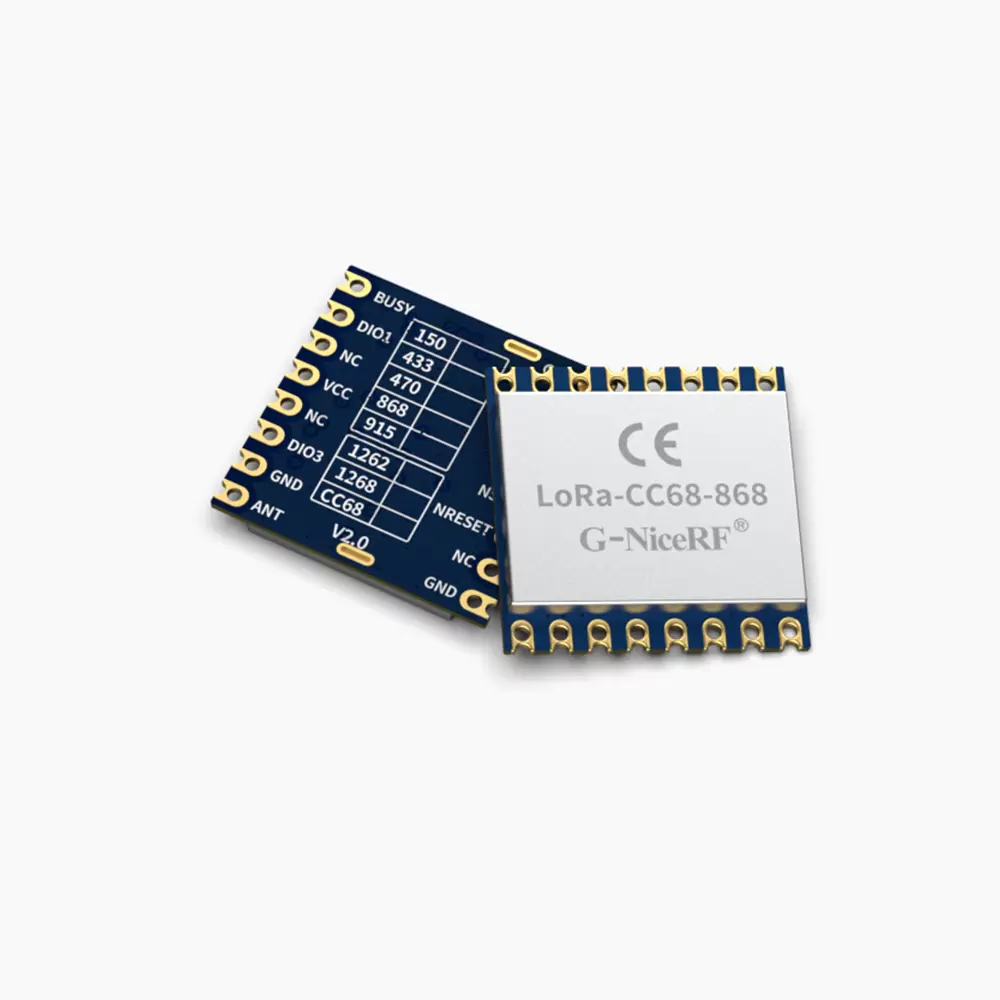

LoRa-CC68-868: Módulo LoRa basado en LLCC68 con interfaz SPI con certificación CE-RED y protección ESD

LoRa-CC68-868: Módulo LoRa basado en LLCC68 con interfaz SPI con certificación CE-RED y protección ESD

El módulo LoRa-CC68 incorpora el dispositivo LLCC68 de Semtech y un oscilador de cristal industrial de alta precisión, lo que le confiere una corriente de recepción ultrabaja, una corriente de reposo baja y una buena sensibilidad de -129 dBm. Gracias a su oscilador de 64 KHz integrado, puede reactivar periódicamente el microcontrolador externo con un bajo consumo de energía. El conmutador de antena del módulo está integrado y controlado por el chip de RF, lo que optimiza los recursos del MCU externo. Además, el LoRa-CC68 tiene un tamaño compacto y una potencia de salida de 22 dBm (160 mW), lo que le confiere grandes ventajas en IoT y aplicaciones alimentadas por batería.
LoRa-CC68 se produce y prueba estrictamente utilizando procesos sin plomo y cumple con los estándares RoHS y REACH.
LoRa-CC68 ha obtenido la certificación CE-RED a 868 MHz y la certificación FCC ID a 915 MHz.

Contáctenos

DESCARGAR

★Nota: El módulo de envío predeterminado utiliza un oscilador de cristal industrial de 10 ppm, el oscilador de cristal TCXO es opcional para requisitos especiales:

Parámetro	Mín.	Típico.	Máx.	Unidad	Condición
Condición de operación
Voltaje de trabajo	1.8	3.3	3.7	V
Rango de temperatura	-40	25	85	°C
Consumo actual
Corriente RX		< 5		mamá	Oscilador de cristal de 10 ppm
Corriente RX		< 6.5		mamá	@TCXO cristal
Corriente TX		< 130		mamá	@868MHz @915MHz
Corriente TX		< 110		mamá	@433 MHz @490 MHz
Corriente de sueño		1.9		uA	Modo APAGADO (modo SLEEP con arranque en frío) Todos los bloques apagados
		2.3		uA	Modo SLEEP (modo SLEEP con arranque en caliente) Configuración conservada
		2.9		uA	Modo SLEEP (modo SLEEP con arranque en caliente) Configuración conservada + RC64k
		0,56		mamá	Modo STDBY_RC, RC13M, XOSC APAGADO
		2.35		mamá	Modo STDBY_XOSC, XOSC activado
Parámetro de RF
Rango de frecuencia	400	433	450	megahercio	@433 MHz
	470	489.92	510	megahercio	@470 MHz
	848	868	888	megahercio	@868 MHz
	900	915	940	megahercio	@915 MHz
Potencia de salida	-15	22		dBm
Sensibilidad de recepción		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Interfaz	SPI
Chip	LLCC68
Frecuencia	433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulación	LoRa
Potencia de salida	160 mW
Proceso de dar un título	Identificación de la FCC, CE-RED

Características del módulo LLCC68 LoRa LoRa-CC68

Rango de frecuencia: 433/490/868/915 MHz (personalizable: 150-960 MHz)
Sensibilidad: -129dBm @LoRa
Potencia máxima de salida: 22 dBm (160 mW)
Oscilador de cristal de alta precisión de grado industrial
LoRa,(G)FSK
255 bytes FiFo
Velocidad de datos: 0,6-300 Kbps a FSK 1,76-62,5 Kbps a LoRa

Aplicaciones del módulo LoRa LLCC68 LoRa-CC68

Lectura de contadores industriales
Gestión de sensores de estacionamiento
Automatización industrial
Sensor agrícola
Ciudad inteligente
Mando a distancia
luces de la calle
Gestión logística
Sensor ambiental
Productos de salud
Productos de seguridad
Gestión de almacenes

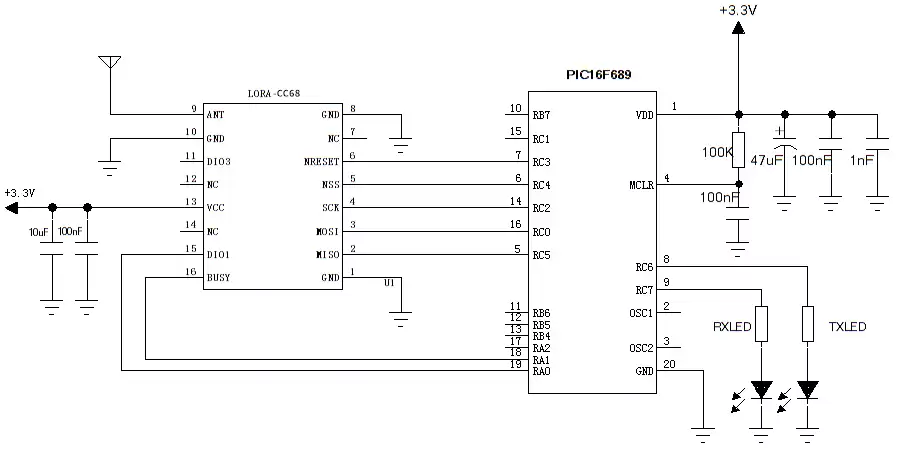

Circuito de aplicación típico del módulo LoRa LLCC68 LoRa-CC68

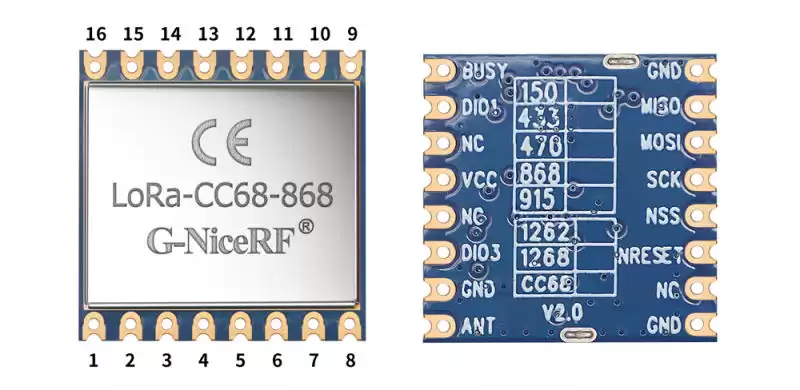

Pines del módulo LoRa LLCC68 LoRa-CC68

Pin N.º	Nombre del pin	Descripción
1	Tierra	tierra de alimentación
2	MISO	Salida SPI
3	MOSI	Entrada SPI
4	SCK	Reloj serial
5	Sistema Nacional de Seguridad	Habilitación de SPI
6	NRESET	Restablecer entrada
7, 12, 14	CAROLINA DEL NORTE	Vacío
8	Tierra	Tierra de energía
9	HORMIGA	Conectar con antena de 50 ohmios
10	Tierra	Tierra de energía
11	DIO3	Se puede personalizar como indicación de señal de interrupción, detalles en la hoja de datos del chip (Nota: salida para controlar TCXO cuando se utiliza el cristal TCXO)
13	VCC	Fuente de alimentación (predeterminada 3,3 V)
15	DIO1	Se puede personalizar como indicación de señal de interrupción, detalles en la hoja de datos del chip
16	OCUPADO	Se utiliza para indicar el estado, consulte la hoja de datos para obtener más detalles.

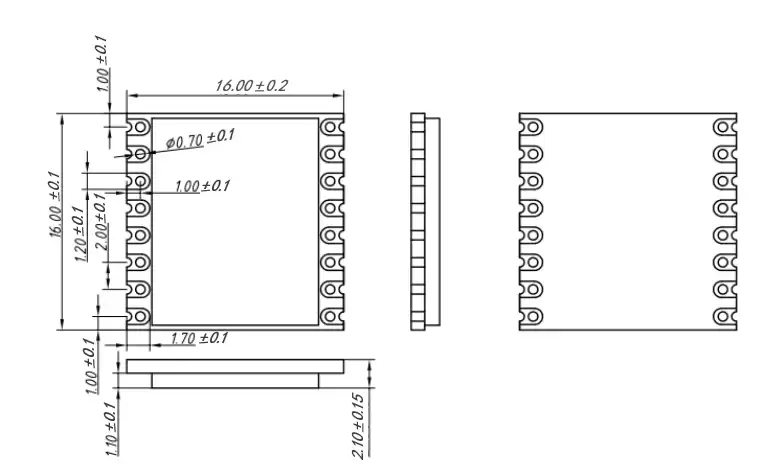

Dimensiones mecánicas del módulo LoRa LLCC68 LoRa-CC68
