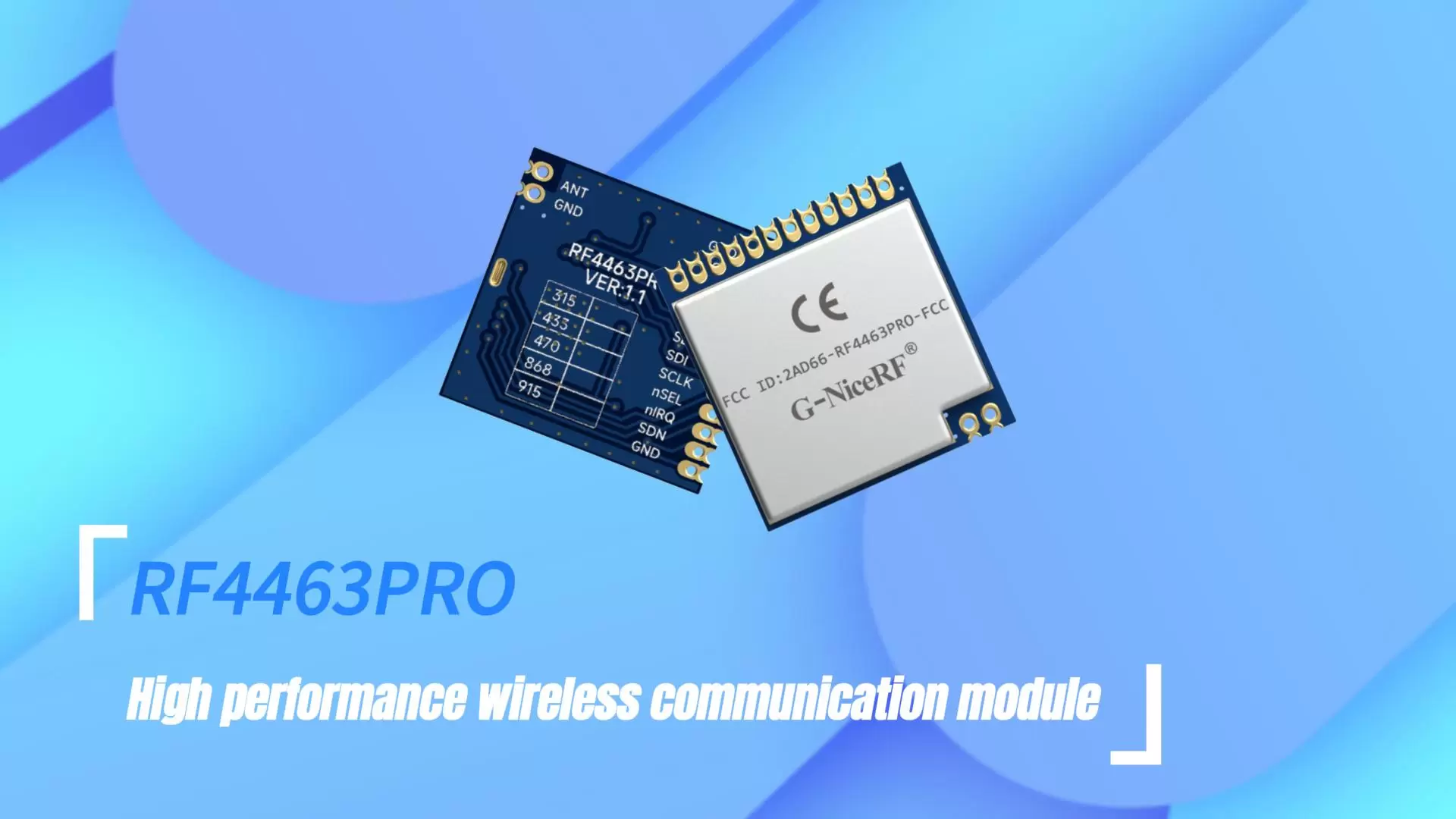

RF4463PRO-915: SI4463 915MHz FCC ID e ID ID Módulo de RF certificado

El módulo RF44463PRO RF de nuestra compañía utiliza Silicon Lab SI4463, que es un chip de transceptor de banda ISM inalámbrico altamente integrado. Tiene una sensibilidad de recepción extremadamente baja (-126 dBm), junto con la potencia de producción líder en la industria de +20 dBm, garantiza un rango extendido y un mejor rendimiento del enlace.
RF4463Pro utiliza tecnología sin plomo para la producción y las pruebas estrictamente. También cumple con ROHS y alcanza los estándares.
El módulo RF4463PRO ha obtenido la certificación FCC ID y ID ID.

Contáctenos

DESCARGAR

Parámetro	mín.	tipo	máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje de trabajo	1.8	3.3	3.6	V
voltaje de temperatura	-40		85	℃
Consumo actual
Recibiendo corriente		13.5		mamá	Modo de alto rendimiento
Recibiendo corriente		10.7		mamá	Modo de bajo consumo
Transmitiendo corriente		85		mamá	@20dBm
Dormir actual		< 0,1		ua
Parámetro de radiofrecuencia
Rango de frecuencia	900	915	930	megahercio	@915MHz, 18,5dBm
Tasa de modulación	0.123		1000	Kbps	FSK
Rango de potencia de salida	-5		20	dBm
Recepción de sensibilidad		-126		dBm	@Velocidad de datos = 500 bps

Características del módulo RF RF4463Pro

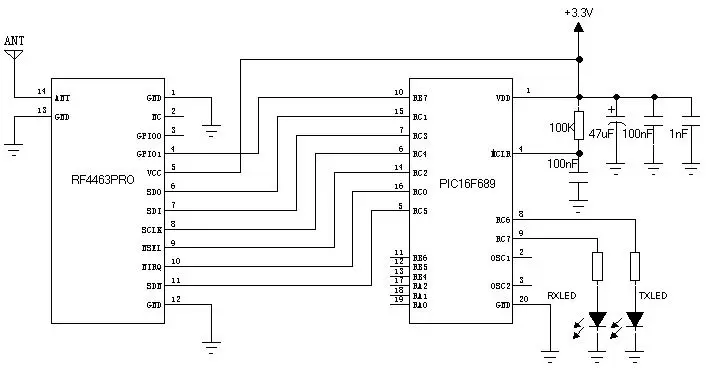

Circuito de aplicación típico

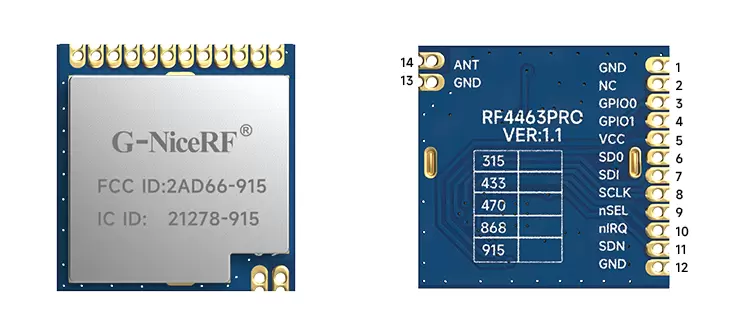

Definición de pin 915

Pin no	Nombre	Descripción
1	Gnd	Tierra de poder
2	CAROLINA DEL NORTE	CAROLINA DEL NORTE
3	GPIO0	Conéctese directamente al pin GPIO0 del chip
4	GPIO1	Conéctese directamente al pin GPIO1 del chip
5	VCC	Fuente de energía positiva 3.3V
6	SDO	0 ～ VDD v Salida digital, proporciona una función de lectura en serie al registro de control interno
7	IDE	Entrada de datos en serie. 0 ～ VDD V Entrada digital. Este PIN es un bus de flujo de datos serie de datos en serie de 4 hilos.
8	Sclk	Entrada de reloj en serie. 0 ～ VDD V Entrada digital. Este PIN proporciona una función de reloj de datos en serie de 4 hilos.
9	nsel	Interfaz serie Seleccione Pin de entrada. 0 ～ VDD V Entrada digital. Este PIN proporciona función de selección/habilitación para el bus de datos en serie de 4 hilos. Esta señal también se usa para indicar el modo de lectura/escritura de ráfaga.
10	nirq	Interrupción de la salida
11	Sdn	Pin habilitación de chip. 0 ～ VDD V Entrada digital. SDN = 0 En todos los modos, excepto el modo de apagado. Cuando SDN = 1, el chip se cerrará por completo y el contenido del registro se perderá.
12	Gnd	Tierra de poder
13	Gnd	Tierra de poder
14	HORMIGA	Conéctese con una antena coaxial de 50 ohmios

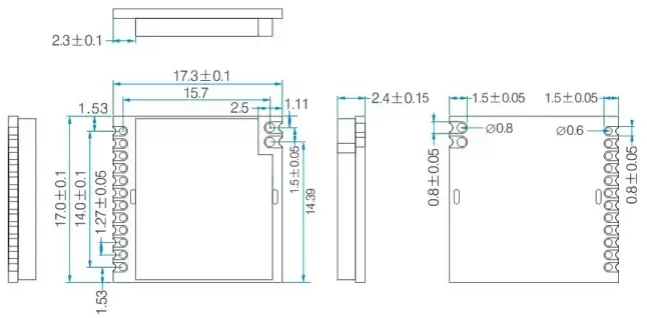

DIMENSIONES MECÁNICAS
