RF4463PRO-868: Módulo RF Si4463 con certificación CE-RED de 100 mW y 868 MHz con cristal de 10 PPM

El módulo RF RF4463PRO de nuestra empresa utiliza Silicon Lab si4463, que es un chip transceptor de banda ISM inalámbrico altamente integrado. Tiene una sensibilidad de recepción extremadamente baja (-126 dBm), junto con la potencia de salida líder en la industria de +20 dBm, garantiza un alcance ampliado y un rendimiento de enlace mejorado.
RF4463PRO utiliza tecnología sin plomo para producción y pruebas estrictamente. También cumple con los estándares RoHS y Reach.
Los módulos RF4463PRO han obtenido la certificación CE-RED.

Contáctenos

DESCARGAR

Parámetro	mín.	tipo	máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje de trabajo	1.8	3.3	3.6	V
voltaje de temperatura	-40		85	℃
Consumo actual
Recibiendo corriente		13.5		mamá	Modo de alto rendimiento
Recibiendo corriente		10.7		mamá	Modo de bajo consumo
Transmitiendo corriente		85		mamá	@20dBm
Dormir actual		< 0,1		ua
Parámetro de radiofrecuencia
Rango de frecuencia	820	868	880	megahercio	@868MHz, 19dBm
Tasa de modulación	0,123		1000	Kbps	FSK
Rango de potencia de salida	-5		20	dBm
Recepción de sensibilidad		-126		dBm	@Velocidad de datos = 500 bps

Características del módulo RF RF4463PRO

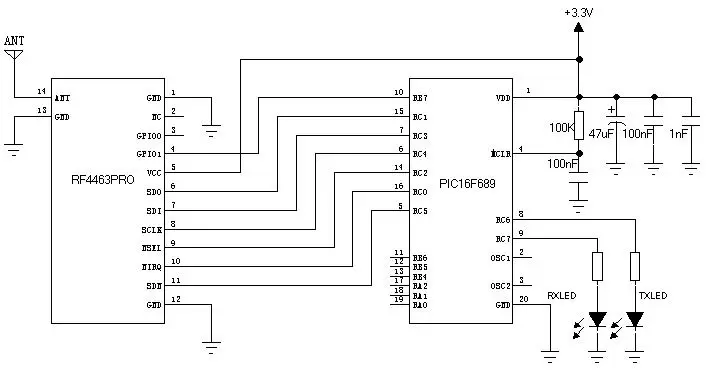

Circuito de aplicación típica del módulo RF de 868 MHz RF4463PRO

Definición de PIN 868

Pin NO	Nombre del PIN	Descripción
1	Tierra	Tierra eléctrica
2	CAROLINA DEL NORTE	CAROLINA DEL NORTE
3	GPIO0	Conéctese directamente al pin GPIO0 del chip
4	GPIO1	Conéctese directamente al pin GPIO1 del chip
5	VCC	Fuente de alimentación positiva 3,3 V.
6	SDO	Salida digital 0~VDD V, proporciona función de lectura en serie al registro de control interno
7	IDE	Entrada de datos en serie. Entrada digital 0～VDD V. Este pin es un bus de flujo de datos en serie de datos en serie de 4 cables.
8	SCLK	Entrada de reloj serie. Entrada digital 0～VDD V. Este pin proporciona una función de reloj de datos en serie de 4 cables.
9	nSEL	Interfaz serie seleccione pin de entrada. Entrada digital 0～VDD V. Este pin proporciona la función de selección/activación para el bus de datos serie de 4 hilos. Esta señal también se utiliza para indicar el modo de lectura/escritura en ráfaga.
10	IRQ	salida de interrupción
11	SDN	Pin de habilitación de chip. Entrada digital 0～VDD V. SDN=0 en todos los modos excepto el modo de apagado. Cuando SDN=1, el chip se apagará por completo y se perderá el contenido del registro.
12	Tierra	Tierra eléctrica
13	Tierra	Tierra eléctrica
14	HORMIGA	Conectar con antena coaxial de 50 ohmios.

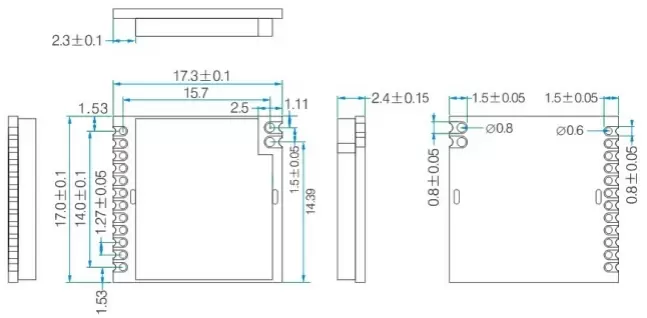

Dimensiones mecánicas del módulo RF de 868MHz RF4463PRO
