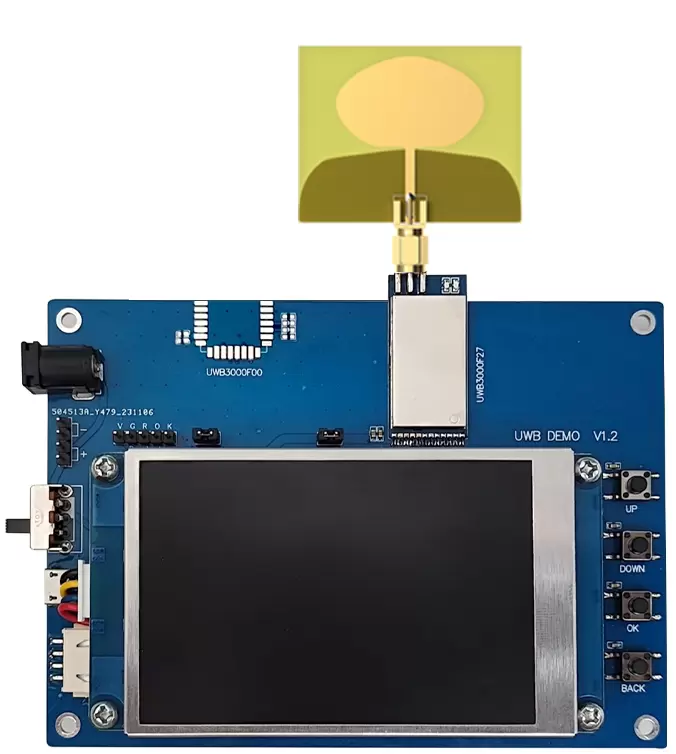

UWB3000Fxx: Placa de demostración de función de demostración del módulo de función de rango

Introducción a la interfaz de la pantalla de visualización e instrucciones de funcionamiento

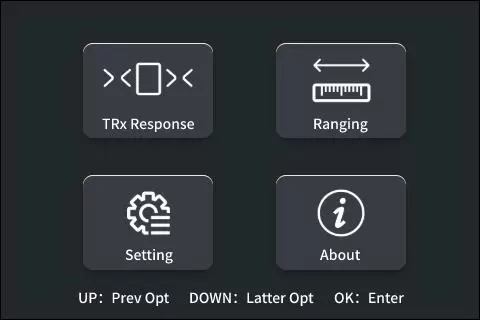

• Interfaz principal

Después de encender la placa de demostración, la pantalla mostrará la interfaz principal. Los usuarios pueden presionar las teclas ARRIBA/ABAJO para seleccionar diferentes opciones y el objetivo seleccionado se resaltará. Al presionar la tecla OK ingresará a la página de función correspondiente.

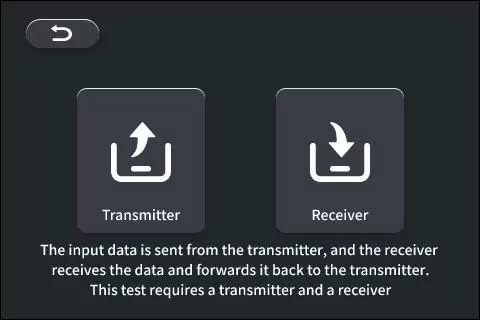

• Prueba de función de transmisión-recepción de datos (respuesta TRx)

Esta función requiere un transmisor y un receptor para iniciar la prueba. Presione la tecla ARRIBA/ABAJO para seleccionar la función correspondiente, luego presione la tecla

Tecla OK para ingresar a la página siguiente.

.

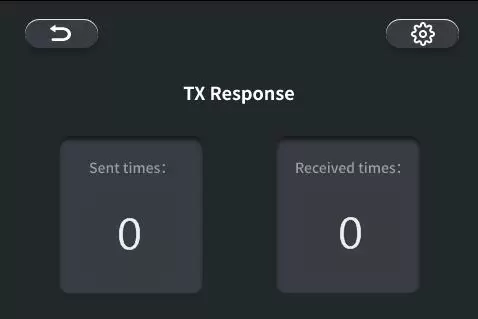

Por ejemplo, como transmisor, al presionar el botón OK para ingresar a esta página se iniciará la prueba de transmisión y recepción de datos. 'Veces enviadas/veces recibidas' indica el número acumulado de veces que los datos se han transmitido/recibido exitosamente, y este valor se mostrará en el cuadro correspondiente.

Al presionar la tecla ATRÁS se saldrá de la prueba y se regresará a la interfaz principal.

Al presionar la tecla OK se ingresará a la página de configuración de parámetros.

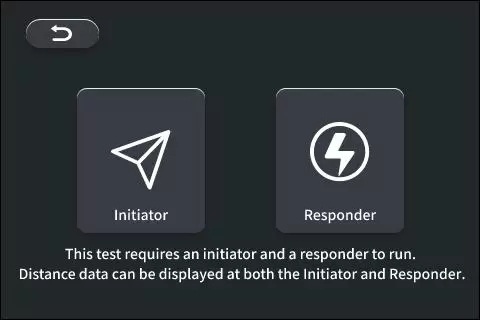

• Prueba de medición de distancia (rango)

Esta prueba requiere un iniciador y un respondedor para iniciar la prueba. Presione la tecla ARRIBA/ABAJO para seleccionar la función correspondiente, luego presione la tecla OK para ingresar a la página siguiente.

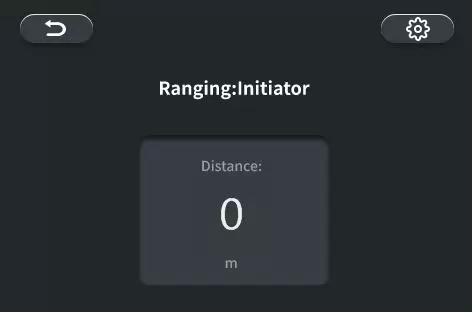

Por ejemplo, como iniciador, el cuadro 'Distancia' mostrará la distancia actual hasta el respondedor. Si el valor de la distancia no se actualiza en 3 segundos, indica una falla en la recepción de datos y el proceso de determinación de distancia no se puede completar. En este caso, tres signos de interrogación '???' se mostrará en el cuadro 'Distancia'.

Nota:  Dado que tanto el iniciador como el respondedor inician de forma independiente el alcance bidireccional (TWR) y calculan la distancia por sí mismos, y dado que el proceso de alcance puede verse afectado por ciertos factores (retardo de la antena, entorno, clima, etc.), que puede afectar el tiempo de transmisión de la señal inalámbrica en el medio, los valores de distancia mostrados por el iniciador y el respondedor no serán exactamente los mismos. Por lo tanto, puede haber algunas discrepancias en las distancias medidas.

• Presione la tecla OK para ingresar a la página de configuración del módulo.
• Presione la tecla ATRÁS para salir de la prueba y regresar a la interfaz principal.

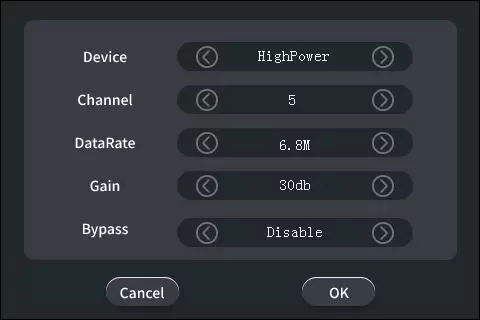

• Configuración del módulo (configuración)

• Dispositivo: Selección de módulo (alta potencia: UWB3000F27, baja potencia: UWB3000F00)
• Canal: Selección del canal de comunicación (5, 9)
• DataRate: selección de velocidad de datos aéreos (6,8 M, 850 K)
• Ganancia: Selección del nivel de ganancia de potencia del módulo (0~30 dB)
• Omitir: se puede ignorar

Presione la tecla ARRIBA/ABAJO para cambiar entre diferentes opciones; se resaltará el contenido de la opción correspondiente. En este momento, presionar la tecla OK le permite modificar los parámetros de la opción resaltada. Cuando la tecla OK en el diagrama esté resaltada, al presionar la tecla OK se aplicarán los parámetros actuales y se saldrá de la página de configuración. Al presionar la tecla ATRÁS se saldrá directamente de la página de configuración y los parámetros modificados actualmente no se guardarán ni se aplicarán.
