SV611, SV651: Placa de demostración

Modo de funcionamiento del módulo RF Uart SV611, SV651

1) Modo de transmisión normal:

Enviar paquetes regularmente (en el modo de configuración, temporalmente no enviar paquetes).

2) Modo de recepción normal:

Encendido, módulo en estado de recepción, recibiendo paquetes de datos y reenviando los paquetes de datos correctos.

3) Modo de transmisión frecuente:

Módulo en estado de transmisión frecuente.

4) Modo de recepción frecuente:

Módulo en estado de recepción frecuente (sin datos de reenvío).

5) Modo de suspensión:

Módulo en estado de espera.

Funciones de los botones del módulo UART RF SV611, SV651

1) Botón SET

En el modo de configuración, presiónelo para salir del modo de configuración después de finalizar el parámetro final.

2) Teclas ARRIBA/Abajo

En el modo de configuración, presiónelo y modifique los parámetros correspondientes.

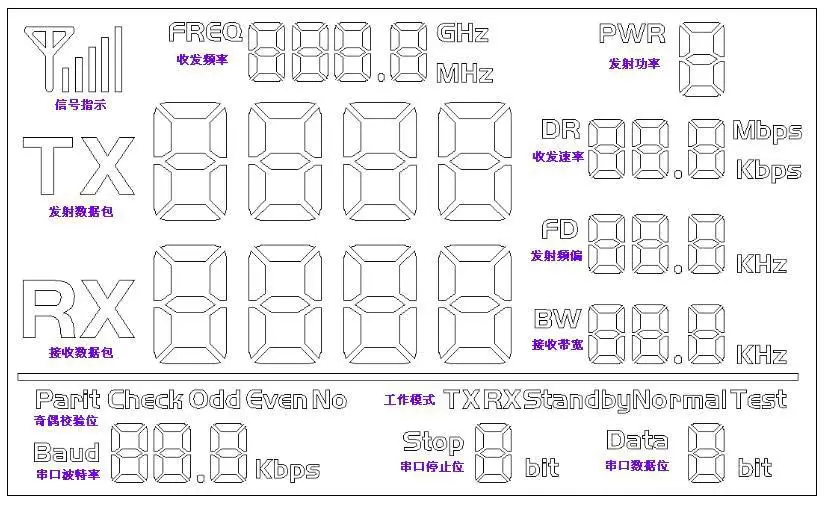

Pantalla LCD del módulo RF Uart SV611, SV651
