SV611: Módulo RF UART industrial de 100 mW con protección antiinterferencias y ESD

El SV611 es un módulo de RF de clase industrial y altamente integrado. Se puede elegir entre TTL/232/485, correspondiente a SV611-TTL/SV611-232/SV611-485. El SV611 ofrece buena sensibilidad y una potencia de salida de 100 mW para lograr un amplio alcance de RF y una comunicación RF fiable. Para evitar interferencias, el SV611 ofrece 40 canales de frecuencia e ID de red configurable. El SV611 es flexible y fácil de usar, e incluye numerosos parámetros, como frecuencia, velocidad de datos, potencia de salida, ID de red e ID de nodo. Los usuarios pueden configurar los parámetros a través de su PC o dispositivo.
SV611 utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Nota:

Se integra un LDO de 3,3 V de alta calidad y el pin CS/SET es una interfaz de 3,3 V. TXD/RXD también es de 3,3 V para SV611-TTL.
Puede comunicarse con NiceRF para personalizar la versión con modo de suspensión si necesita un bajo consumo de energía (la versión predeterminada de fábrica de este módulo no admite el modo de suspensión).

Parámetros	Mín.	Típico.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	3.3	5.0	7.0	V
Temperatura de funcionamiento	-40	25	+85	°C
Consumo actual
Corriente Rx		25		mamá	Nivel TTL
		34		mamá	Nivel 485
		32.7		mamá	Nivel 232
Corriente de transmisión		95		mamá	@20dBm
Corriente de sueño		＜5		uA	@ Versión personalizada de bajo consumo
Parámetros de RF
Rango de frecuencia	414.92	433.92	453.92	megahercio	@433 MHz
	470.92	489.92	509.92	megahercio	@470 MHz
	849.92	868.92	888.92	megahercio	@868 MHz
	895.92	914.92	934.92	megahercio	@915 MHz
Velocidad de datos	1.2	9.6	115.2	Kbps	GFSK
Potencia de salida	-1	+20	+20	dBm
Sensibilidad		-121		dBm	@1,2 kbps

Características del módulo RF SV611

Vigilancia de software integrada
Circuito de reinicio automático antichoque de hardware incorporado para resistir fuertes señales de interferencia externa
433/470/868/915 MHz (personalizable: 240-930 MHz)
Clase industrial
40 canales
4 bytes de ID de red y 2 bytes de ID de nodo
Velocidad de datos de la serie: 1200 ~ 115200 bps
Velocidad de datos aéreos: 1200 ~ 115200 bps
Modulación GFSK
RSSI
Interfaz: TTL/RS232/RS485
Adaptación automática de antena
Bidireccional y semidúplex
Sensibilidad: -121 dBm
Potencia máxima de salida: 100 mW (+20 dBm)
Voltaje de trabajo: 3,3 ~ 7,0 V
Temperatura de trabajo: -40 ~ +85 °C
Peso: 10g
Los parámetros se guardan automáticamente

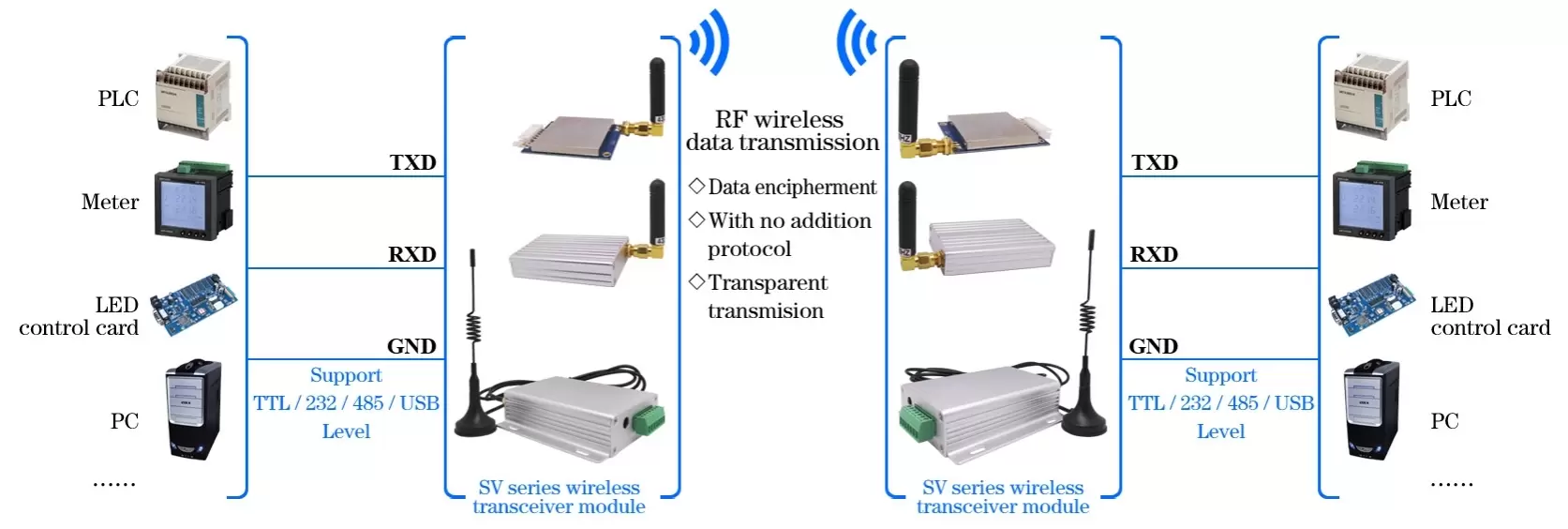

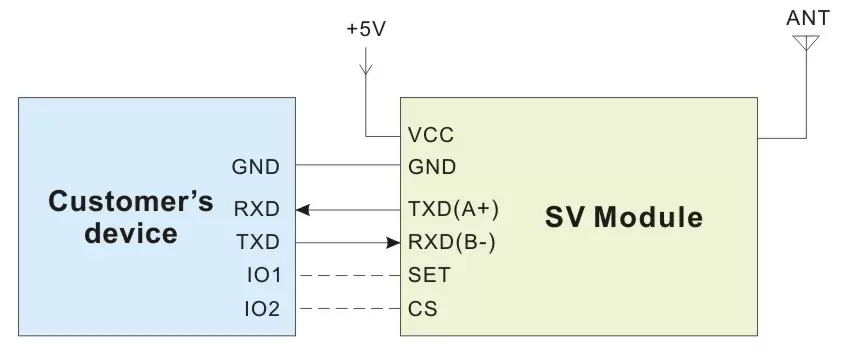

Circuito de aplicación del módulo RF Uart SV611

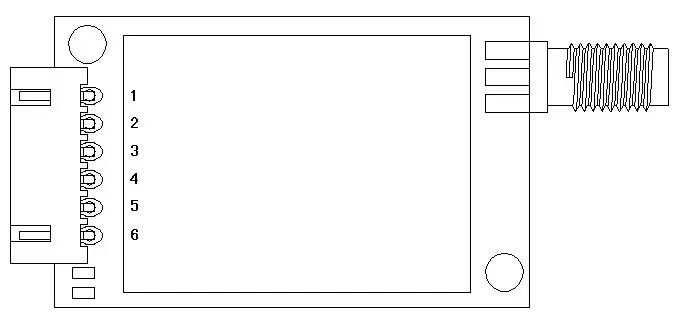

Definición de pines del módulo RF Uart SV611

N.º de pin	Definición	Descripción
1	VCC	Conectado a la fuente de alimentación positiva (típicamente 5 V)
2	Tierra	Conectado a tierra
3	TXD	TXD del módulo y conectar a RXD externo
4	RXD	RXD del módulo y conectar a TXD externo
5	COLOCAR	Habilitar modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar nivel alto para salir del modo de configuración) Válido cuando el pin CS está alto o se deja abierto.
6	CS/NC	Para la versión predeterminada del módulo, este pin debe dejarse flotante (el módulo tiene un circuito de reinicio automático anti-choque incorporado) Nota: Los clientes pueden personalizar la versión de suspensión del programa (sin función de reinicio automático), suspensión de nivel bajo, corriente inferior a 5 uA, salida de nivel alto predeterminada.

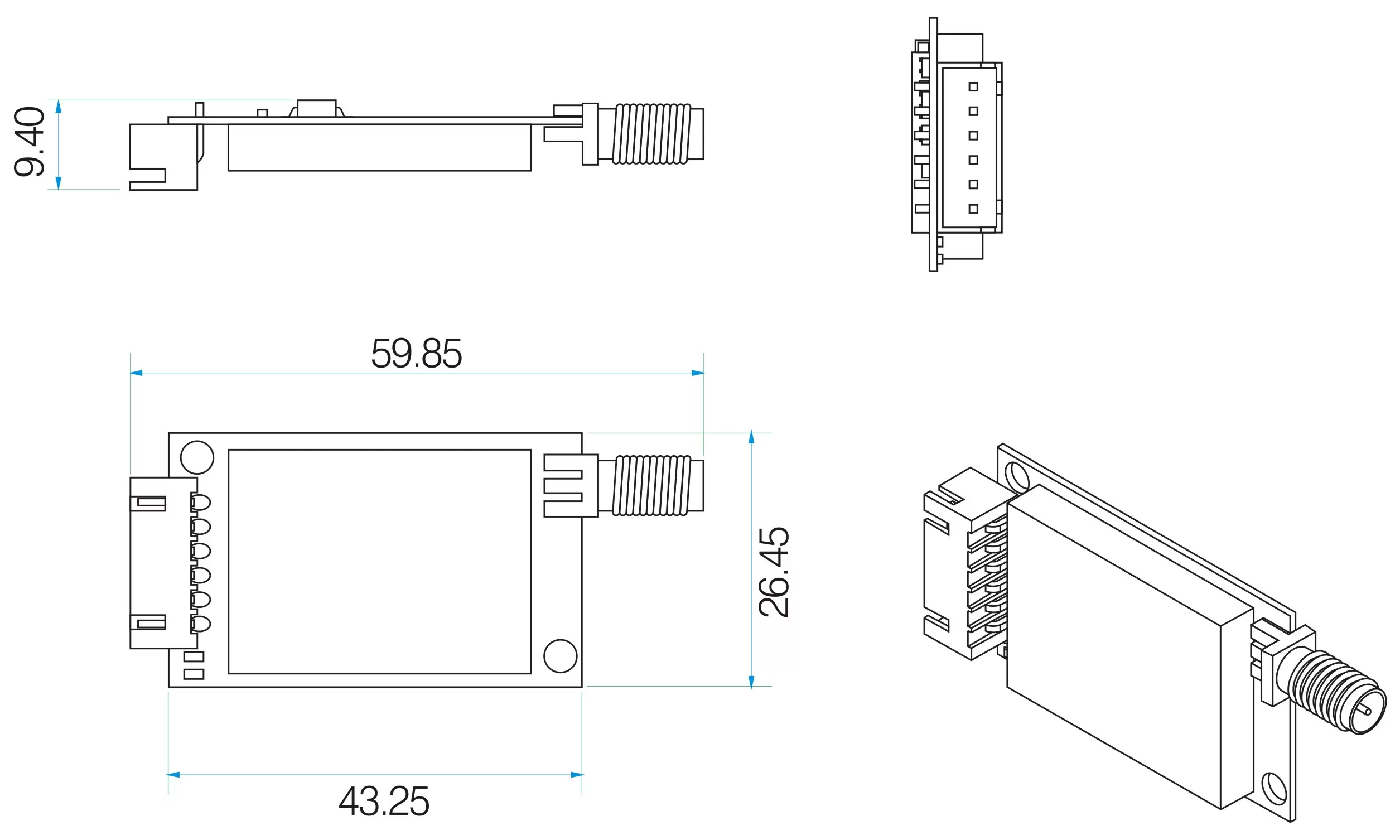

Dimensiones mecánicas del módulo Uart RF SV611

Dimensiones mecánicas del módulo RF SV611
