Función de placa DEMO para el módulo LoRa de la serie LoRa1280

• La placa de demostración de medición de distancia del módulo LoRa SX1280 implementa principalmente la función de demostración RX del SX1280 y la comunicación bidireccional en el modo LoRa.
• Se pueden modificar los parámetros de los dos modos en la placa de demostración de alcance.
• Con nuestro programa de muestra, es conveniente observar la comunicación SPI entre la MCU y el módulo inalámbrico, y utilizar esta placa de desarrollo como una fuente de señal estándar sin instrumentos de RF profesionales, depurar el programa de desarrollo del cliente y acortar en gran medida el ciclo de desarrollo del producto del ingeniero de software.

Rango de fuente de alimentación: 3 V ~ 12 V

Modo de funcionamiento del módulo LoRa de la serie LoRa1280

1. La placa de demostración de medición de distancia tiene dos funciones principales: la función de demostración de medición de distancia y la comunicación bidireccional en el modo LoRa.

2. Función de demostración de medición de distancia Después de seleccionar la interfaz del modo de medición de distancia desde la interfaz principal, configure los parámetros del modo de medición de distancia para que sean consistentes y luego configure el maestro-esclavo para medir la distancia.

3. Función de prueba de comunicación en modo LoRa Después de seleccionar la interfaz del modo LoRa desde la interfaz principal, configure los parámetros del modo LoRa para que sean consistentes y luego seleccione la interfaz de comunicación LoRa para probar.

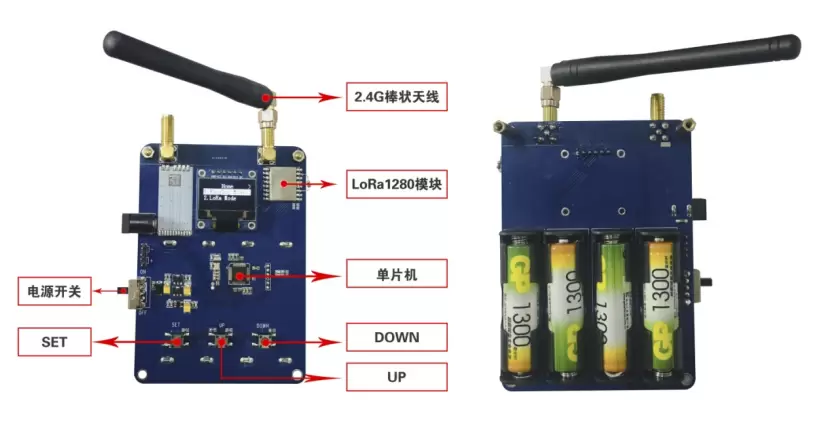

Interfaz principal del módulo LoRa Serie LoRa1280

Características de los botones del módulo LoRa serie LoRa1280

Hay tres botones en la placa de demostración: botón SET, botón UP y botón DOWN; su función es la siguiente:
