Placa de aplicación del módulo de demostración LoRa1276/1278

Modo de funcionamiento del módulo LoRa LoRa127X

1) Modo maestro: envía 1 paquete por segundo y espera la confirmación.

2) Modo esclavo: permanezca en modo Rx para esperar los datos del maestro, que los enviará de regreso.

3) La señal reconocida después de recibir los datos del maestro.

4) Modo de prueba Tx: el módulo RF transmite continuamente la señal.

5) Modo de prueba Rx: el módulo RF siempre está en modo Rx.

6) Modo de espera: el módulo RF siempre está en estado de espera.

Operación del botón del módulo LoRa LoRa127X

1) Botón [SET]

Pulse el botón [SET] para acceder al modo de configuración si no está en dicho modo. En el modo de configuración,

Pulse el botón [SET] para alternar entre los parámetros configurados: modo de trabajo, frecuencia, potencia de salida, velocidad de datos, factor de expansión y ancho de banda. El icono LCD correspondiente parpadeará para indicarlo.

2) Botón [ARRIBA]

En el modo de configuración, presione el botón [ARRIBA] para aumentar el valor del ícono de flash.

Nota: La placa DEMO tiene memoria FLASH en su interior, todos los parámetros de configuración se comportarán automáticamente y se mantendrán sin cambios incluso cuando se apague.

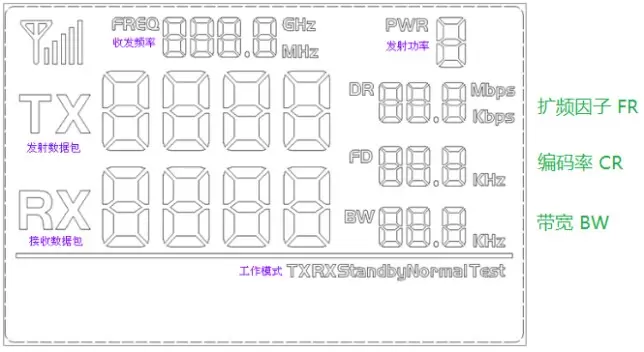

El segmento completo de la pantalla LCD es el siguiente:
