LoRa1262: Placa de demostración

Descripción de la función del módulo LoRa LoRa1262

La placa de demostración del módulo LoRa LoRa1262 permite observar fácilmente la comunicación SPI entre el MCU y el módulo inalámbrico con nuestro programa de ejemplo. Además, puede utilizarse como fuente de señal estándar sin necesidad de un instrumento de RF profesional para depurar el programa de desarrollo del cliente. Esto reduce considerablemente el ciclo de desarrollo de productos para los ingenieros de software. Los parámetros como la banda de frecuencia, la potencia, el ancho de banda y la velocidad del módulo inalámbrico se pueden configurar en la placa de demostración.

Características del botón

Botón [SET]

Pulse el botón para acceder al modo de configuración. Si se configura el último parámetro, el botón saldrá del modo de configuración.

Botón [ARRIBA]

En el modo de configuración, presione el botón para modificar los parámetros de configuración correspondientes.

Método de operación

Presione el botón [set] para ingresar al modo de configuración, presione el botón [arriba] para cambiar el modo de funcionamiento intermitente (TX Normal, RX Normal, Prueba TX, Prueba RX, en espera)

Presione el botón [set] para cambiar la frecuencia, presione el botón [up] para cambiar el valor y presione el botón [Set] para pasar al siguiente digital. El rango de frecuencia es: 400MHz-510MHz

Presione el botón [set], el cierre digital de PWR comenzará a parpadear, presione el botón [up] para cambiar el valor de la potencia de salida (de 0 a 7)

Presione el botón [set], el cierre digital de DR comenzará a parpadear, presione el botón [up] para cambiar el valor de la tasa de codificación (4/5, 4/6, 4/7, 4/8)

Presione el botón [set], el cierre digital de FD comenzará a parpadear, presione el botón [up] para cambiar el factor de expansión (6-12)

Presione el botón [set], el cierre digital de BW comenzará a parpadear, presione el botón [up] para cambiar el ancho de banda (62,5 kHz, 125 kHz, 250 kHz, 500 kHz)

Nota: La placa DEMO tiene memoria FLASH en su interior, todos los parámetros de configuración se guardarán automáticamente y se mantendrán sin cambios incluso cuando se apague.

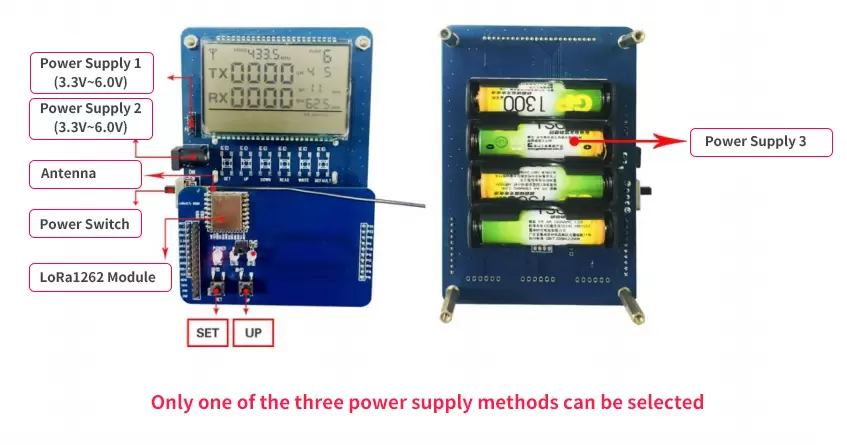

El segmento completo de la pantalla LCD es el siguiente:

Los usuarios pueden configurar la frecuencia, la potencia, la velocidad del transceptor y otros parámetros a través de las teclas.
