STX882PRO: Módulo transmisor ASK de 100 mW

El STX882PRO es un módulo transmisor ASK compacto, de ultraalta potencia y bajos armónicos. Ofrece alta estabilidad y bajo costo, alcanzando una potencia de transmisión de 50 mW con una potencia de 3.6 V. Actualmente se comercializa con el mismo voltaje. El módulo se puede conectar directamente al microcontrolador, lo que facilita el desarrollo de productos inalámbricos.
STX882PRO se fabrica y prueba estrictamente utilizando un proceso sin plomo y cumple con los estándares RoHS y Reach.
El módulo transmisor STX882PRO ASK tiene certificación ROHS.

Contáctenos

DESCARGAR

Parámetro	Mín.	Típico.	Máx.	Unidad	Condición
Condiciones de operación
Voltaje de suministro	1.2	3.0	6.0	V
Rango de temperatura de funcionamiento	-20	25	70	°C
Consumo actual
Corriente TX		34		mamá	@3,3 V, 15 dBm
Corriente de sueño		≤0,01		uA	@DATA como nivel bajo
Parámetros de RF
Rango de frecuencia	433.82	433.92	434.02	megahercio	@433 MHz
Rango de frecuencia	314.9	315	315.1	megahercio	@315 MHz
Potencia de RF	12	13	13.5	dBm	@2,4 V
	14	15	15.5	dBm	@3V
	19.5	20	20.5	dBm	@5 V
Tarifa aérea	0.1		9.6	Kbps

Modulación	PREGUNTAR
Frecuencia	315 MHz, 433 MHz

Características del módulo transmisor ASK STX882PRO

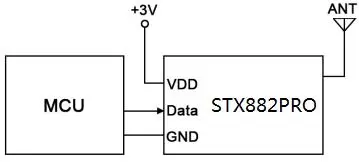

Circuito de aplicación del módulo inalámbrico STX882PRO

Definición de pines del módulo inalámbrico STX882PRO.

Número PIN	Definiciones de pines	Descripción
1	HORMIGA	Entrada de antena
2	DATOS	Entrada de datos
3	VCC	Fuente de alimentación positiva
4	Tierra	Conectado a tierra

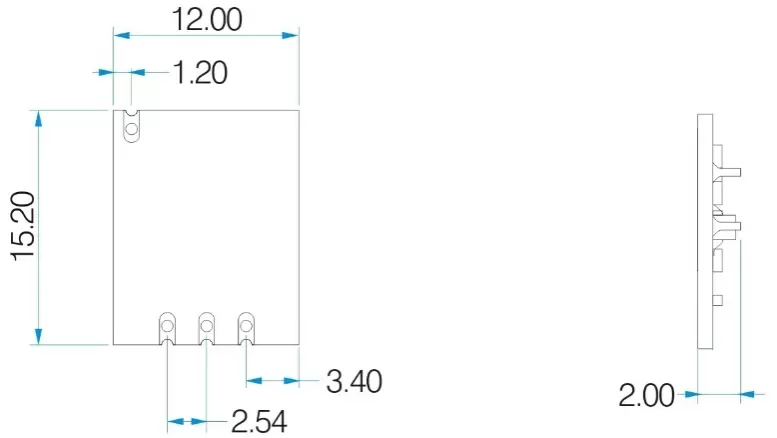

Dimensiones mecánicas del módulo inalámbrico STX882PRO.

Dimensiones mecánicas del módulo transmisor ASK STX882PRO
