STX882: Bajo costo y alta potencia: Módulo transmisor ASK de 315/433 MHz

STX882 es un módulo transmisor ASK de 315/433 MHz de tamaño pequeño, alta potencia, bajo costo y baja armonía, que tiene alta estabilidad y relación calidad-precio. Su potencia es de hasta 50 mW con un voltaje de 3,6 V y hasta 100 mW con un voltaje de 5,0 V. STX882 es el módulo ASK de mayor potencia transmitida en comparación con otros transmisores ASK del mercado con un voltaje de 3,6 V. Es fácil de usar y se puede conectar directamente al microcontrolador.
STX882 se fabrica y prueba estrictamente mediante un proceso sin plomo y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetro	Mín.	Tipo.	Máx.	Unidad	Condición
Condiciones de operación
Tensión de alimentación	1.2	3.0	6.0	V
Rango de temperatura de funcionamiento	-20	25	70	℃
Consumo actual
corriente TX		34		mamá	@3,3 V, 15 dBm
Dormir actual		≤0,01		ua	@DATA en nivel bajo
Parámetros de radiofrecuencia
Rango de frecuencia	433.82	433.92	434.02	megahercio	@433MHz
Rango de frecuencia	314,9	315	315.1	megahercio	@315MHz
Potencia de radiofrecuencia	12	13	13.5	dBm	@2.4V
	14	15	15.5	dBm	@3V
	19.5	20	20,5	dBm	@5V

Modulación	PREGUNTAR
Frecuencia	315MHz, 433MHz

Características del módulo transmisor ASK STX882

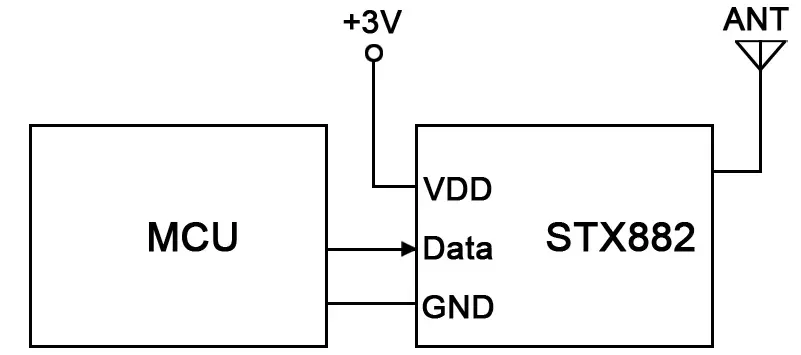

Circuito de aplicación típico del módulo transmisor ASK de 433 MHz STX882

Pines del módulo transmisor ASK de 315 MHz STX882

Número de PIN	Definiciones de pines	Descripción
1	HORMIGA	Entrada de antena
2	DATOS	Entrada de datos
3	VCC	Fuente de alimentación positiva
4	Tierra	Conectado a tierra eléctrica

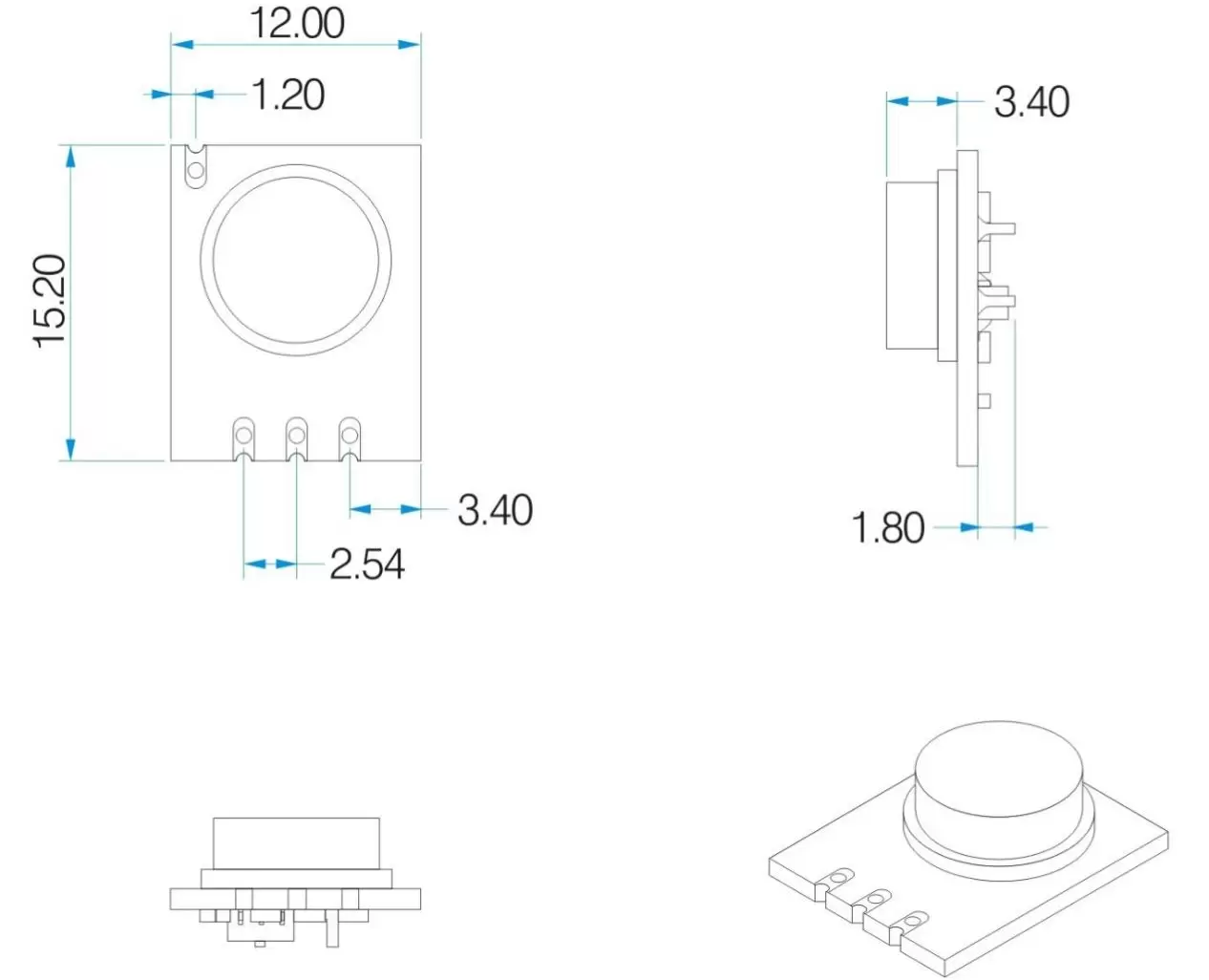

Tamaños mecánicos del módulo transmisor ASK de 315 MHz STX882
