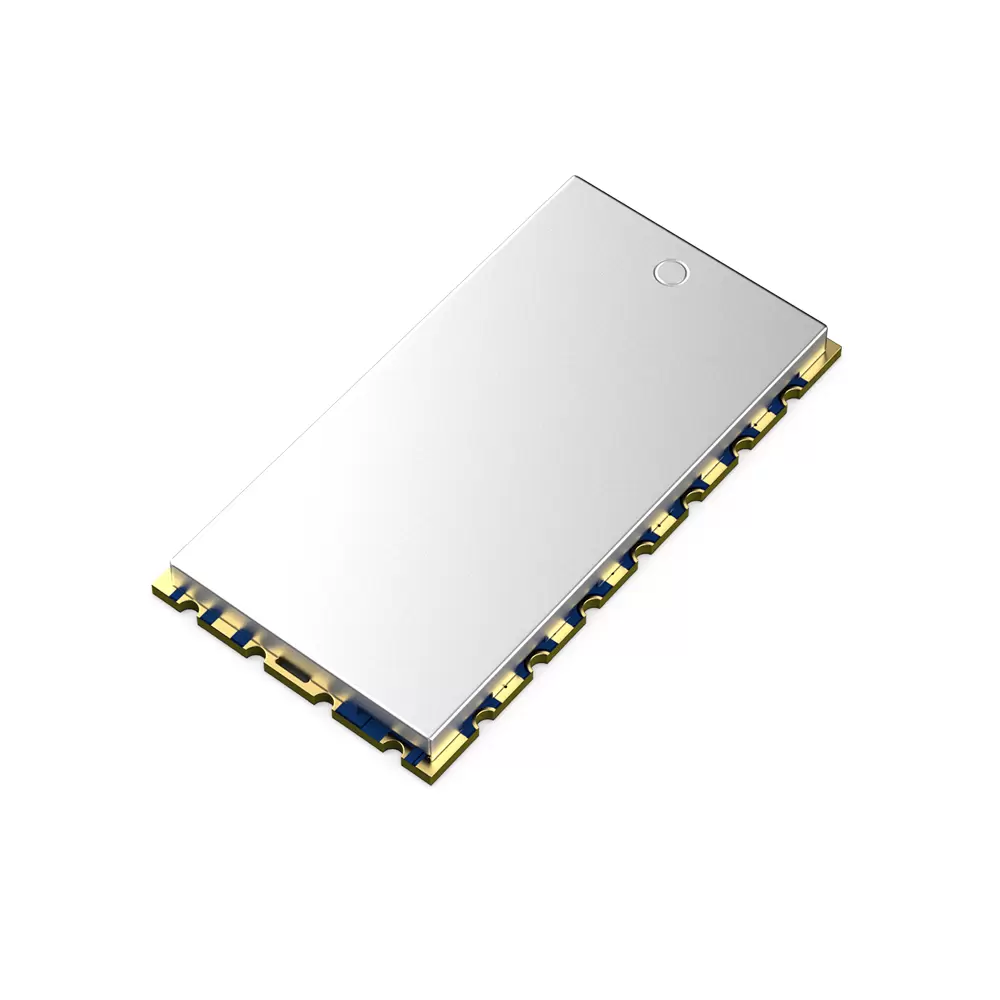

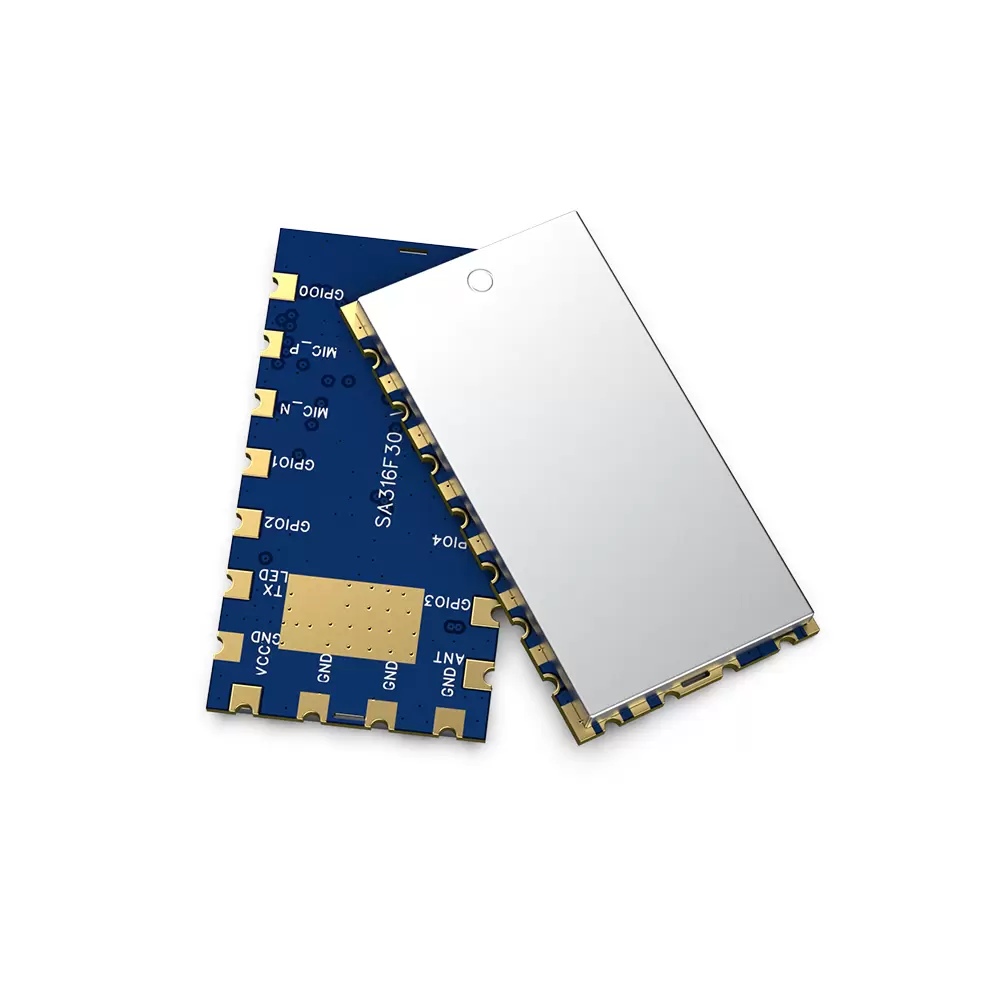

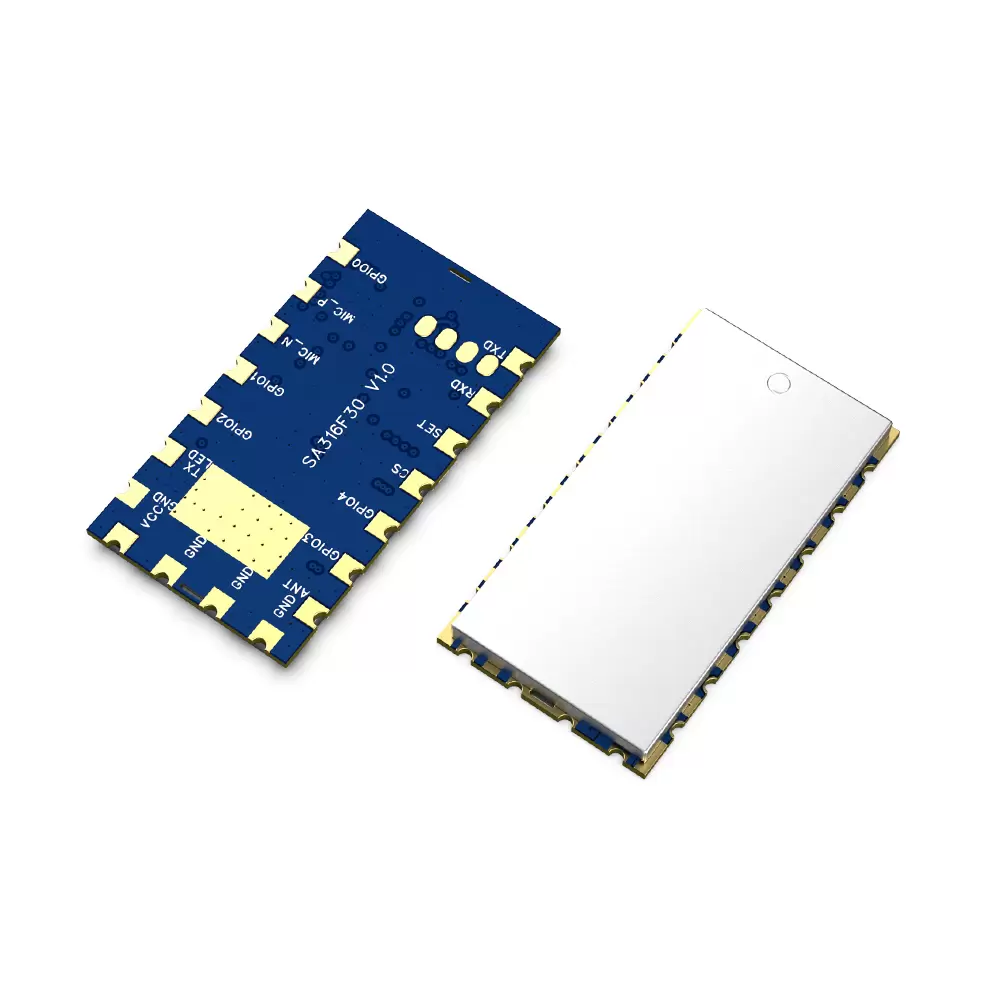

Módulo de audio inalámbrico de alta fidelidad SA316F30:1 W

Rango de voltaje de funcionamiento

@SA316S-TX,

SA316-RX　

2.8

3.3

3.6

V

@SA316F30

3.3

4.0

5.0

Rango de temperatura de trabajo

-20

25

60

°C

Rango de frecuencia de operación

@UHF

500

540

megahercio

800

890

megahercio

890

980

megahercio

@VHF

160

270

megahercio

Retardo de transmisión y recepción de audio

4

EM

Velocidad en baudios del puerto serie

9600

puntos básicos

Consumo actual

Dormircorriente (SA316-RX)

<0,4

mamá

Corriente de sueño

5

10

uA

m A

Corriente de recepción (SA316-RX)

@VCC=3,3 V　

< 115

m A

Corriente de transmisión (SA316S-TX)

@  Transmisión del anillo　Du

< 100

mamá

@No Transmitiendo

<54

mamá

Corriente de transmisión (SA316F30-TX)

@Durante la transmisión, 5v　

< 700

mamá

@ No transmite, 5v

<60

mamá

Parámetro de transmisión

Potencia de transmisión

@SA316S-TX,

VCC=3,3 V

9

10

11

dBm

@SA316F30-TX,

VCC=5,0 V

29

30

31

dBm

Ancho de banda de emisión ( BW)

300

kHz

Relación de potencia del canal adyacente ( ACPR )

@600 kHz

-60

dBc

Voltaje máximo de entrada del micrófono

0.1

1.0

Vrms

Rango de respuesta de frecuencia de audio

30

20k

Hz

Parámetros de recepción

Sensibilidad de recepción

-96

dBm

Amplitud de salida de audio (diferencial)

400

mVrms

Resistencia de la unidad de salida de audio

600

Ohm

Relación señal-ruido (SNR)

@1 kHz

86

dB

Distorsión armónica total (THD)

@48KSfrecuencia de muestreo

0.07

%

1

TXD

Oh

0-3,3 V

Salida de datos en serie

2

RXD

I

0-3,3 V

Entrada de datos en serie

3

COLOCAR

I

0-3,3 V

Función reservada temporalmente

4

CS

I

0-3,3 V

Pin de suspensión del módulo (trabajo de nivel bajo, suspensión de nivel alto)

5

GPIO4

Yo/0

0-3,3 V

GPIO4 del chip de audio incorporado

6

GPIO3

E/S

0-3,3 V

El GPIO3 del chip de audio incorporado se puede configurar como SDIN cuando se utiliza el modo I2S

7

HORMIGA

0

Salida de señal RF, conectar a antena de 50 ohmios

8.9,10,12

Tierra

0 V

Conectar al polo negativo de la fuente de alimentación.

11

VCC

+3,3-5,0 V

Entrada de potencia positiva (+3,3 V-5,0 V, típico 4,2 V)

13

TXLED

Oh

0-3,3 V

Indicación de salida: Alta cuando transmite, baja cuando no.

14

GPIO2

E/S

0-3,3 V

Conecte el GPIO2 del chip de audio al modo I2S como MCLK.

15

GPIO1

E/S

0-3,3 V

Conecte GPIO1 del chip de audio al modo I2S como SCK.

16

MIC_N

I

Extremo negativo de la entrada del micrófono, conectar a GND

17

MIC_P

I

Extremo positivo de la entrada del micrófono (la mejor señal es inferior a 200 mVrms)

18

GPIO0

E/S

0-3,3 V

El GPIO0 del chip de audio incorporado se puede configurar como LRCK cuando se utiliza el modo I2S
