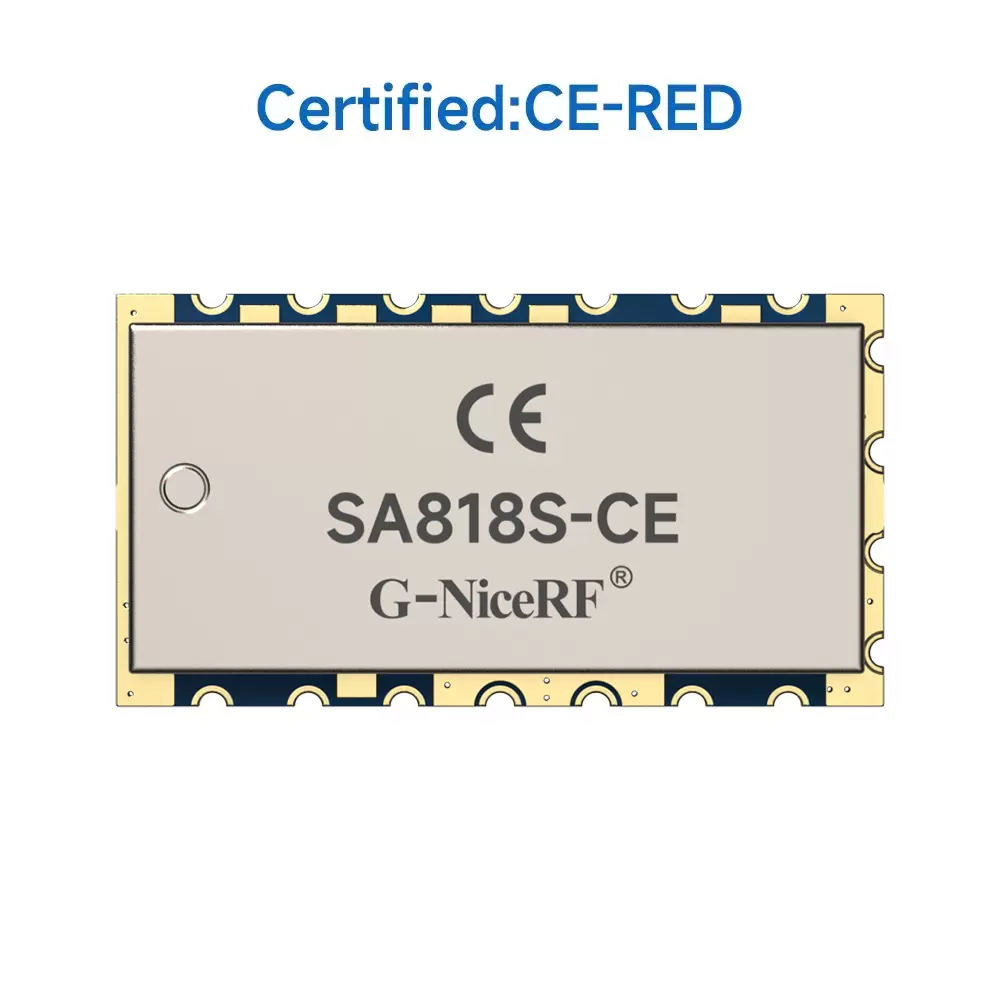

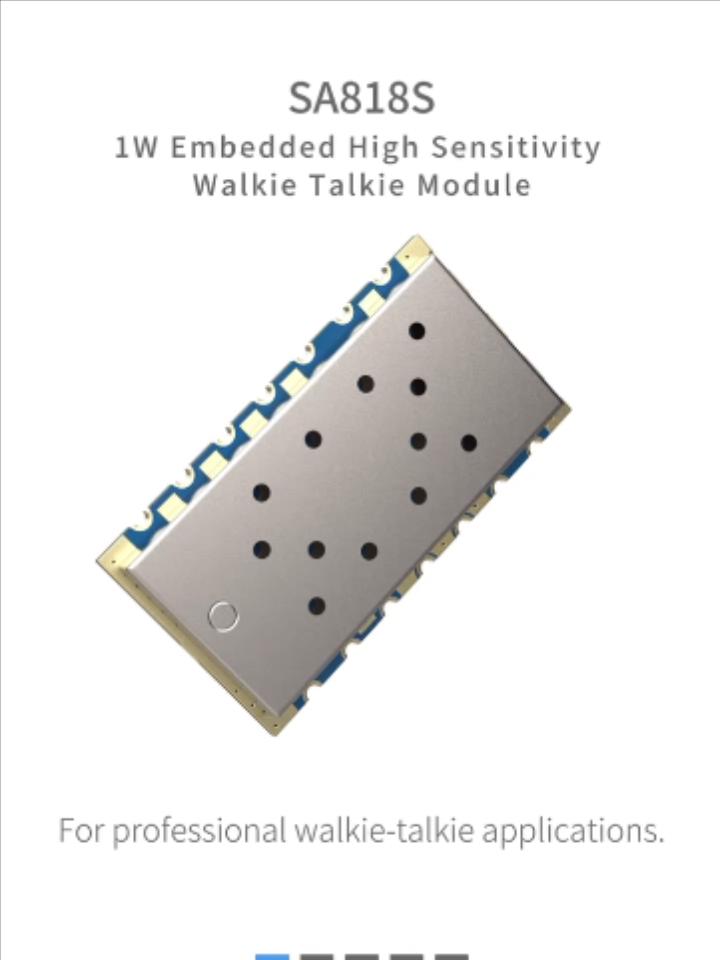

SA818S: Módulo Walkie Talkie analógico integrado de 1 W con AMP y LNA
Tipo: Walkitetalkie analógico
Proceso de dar un título: Otros
Potencia de salida: 500mW,1W

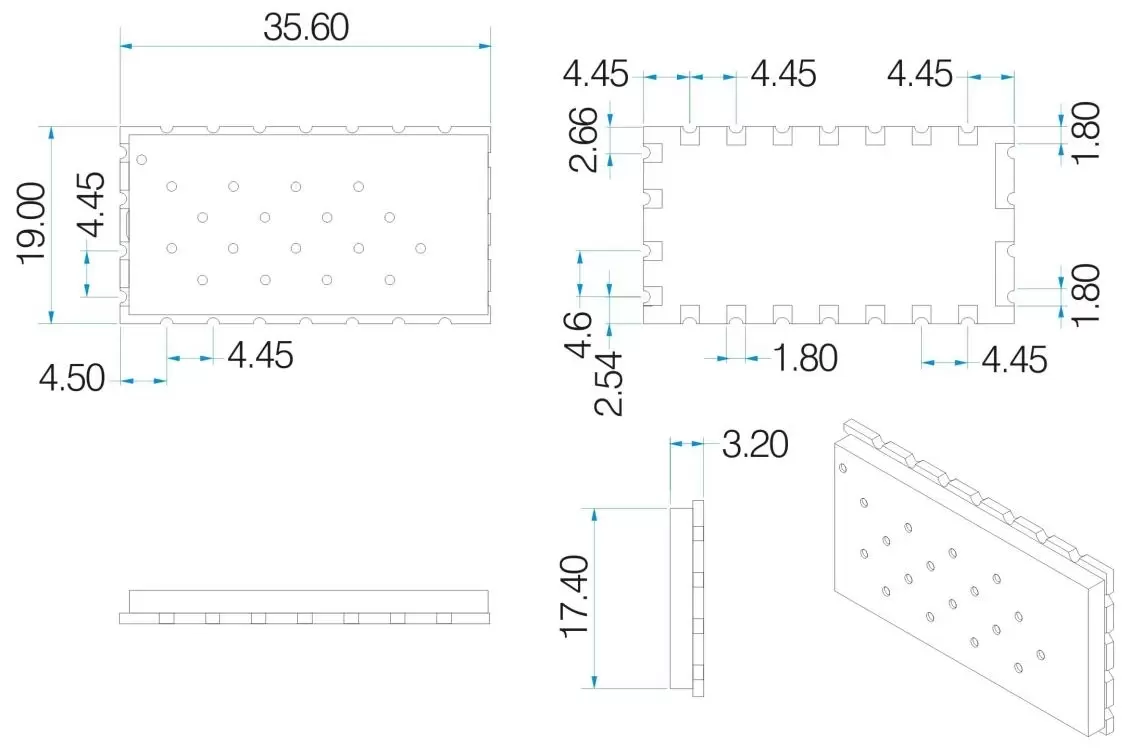

Tamaño (mm):35,6*19
Parámetro | Condición de prueba | mín. | Tipo. | máx. | Unidad |
Fuente de alimentación | 3.3 | 4.2 | 5.5 | V | |
Rango de temperatura de trabajo | -30 | 25 | 70 | ℃ | |
Consumo actual | |||||
Dormir actual | ≤1 | ua | |||
corriente RX | 60 | mamá | |||
Corriente TX (alta potencia) | 650 | 750 | mamá | ||
Corriente TX (baja potencia) | 450 | 550 | mamá | ||
Transmisión de parámetros de RF | |||||
Rango de frecuencia | frecuencia ultraelevada | 400 | 480 | megahercio | |
Rango de frecuencia | VHF | 134 | 174 | megahercio | |
Fuera de potencia (alta potencia) | @VCC=4,0V | 28 | 29,5 | 31 | dBm |
Sin energía (baja potencia) | 25 | 26,5 | 27 | dBm | |
Frecuencia de modulación | @1,5 KHz/2,5 KHz desviación de frecuencia | 10 | mV | ||
Distorsión de modulación de audio | @1,5 KHz/2,5 KHz desviación de frecuencia | 2 | 5 | % | |
Relación señal/ruido | @1,5 KHz/2,5 KHz desviación de frecuencia | 38 | 40 | 45 | dB |
potencia del canal adyacente | @ compensación de 12,5K | -60 | dBc | ||
Frecuencia de modulación CTCSS | 0,35 | 0,5 | 0,75 | kilociclos | |
Recepción de parámetros de RF | |||||
Recepción de sensibilidad | -124 | dBm | |||
Recibiendo SNR | @ desviación de frecuencia de 1,5 KHz | 45 | 50 | dB | |
Amplitud de salida de audio | 700 | mV | |||
Impedancia de salida de audio | 200 | Ohm |
Tipo | walkie-talkie analógico |
Potencia de salida | 1W |
Proceso de dar un título | CE-ROJO |

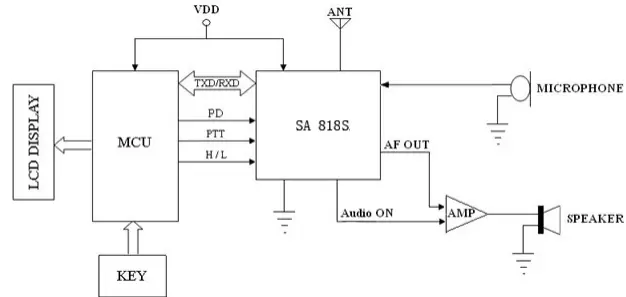

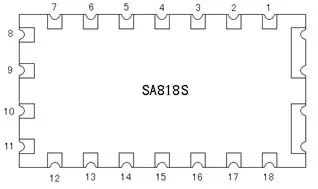

Pin NO. | Nombre del pin | estado de E/S |
1 | Audio activado | Conectado al amplificador de potencia de audio. Cuando el módulo funcionó, puede controlar el amplificador de audio adicional automáticamente, emitirá un nivel bajo para encender el amplificador y un nivel alto para apagarlo. |
2 | CAROLINA DEL NORTE | No conectado |
3 | AF_OUT | Salida de audio |
4 | CAROLINA DEL NORTE | No conectado |
5 | PTT | Entrada del módulo, control de transmisión/recepción, "0" fuerza al módulo a ingresar al estado TX; y "1" al estado Rx |
6 | PD | Control de apagado, "0" para modo de apagado; "1" para el trabajo normal |
7 | ALTO/L | control de potencia de salida alta/baja; Déjelo abierto para potencia de salida alta, nivel bajo a potencia de salida baja. (Tenga en cuenta que este pin NO se puede conectar a VDD ni a un alto nivel de salida CMOS) |
8 | VBAT | Conecte la potencia positiva |
9 | Tierra | Toma de tierra |
10 | Tierra | Toma de tierra |
11 | CAROLINA DEL NORTE | No conectado |
12 | HORMIGA | conectar antena de 50 ohmios |
13,14,15 | CAROLINA DEL NORTE | No conectado |
16 | RXD | RXD del módulo y conexión al TXD externo *Antes de ingresar al modo de suspensión, el usuario debe bajar el pin RXD para evitar fugas de corriente o un reinicio deficiente la próxima vez. |
17 | TXD | TXD del módulo y conexión a RXD externo |
18 | MIC_IN | Micrófono o entrada de línea |
