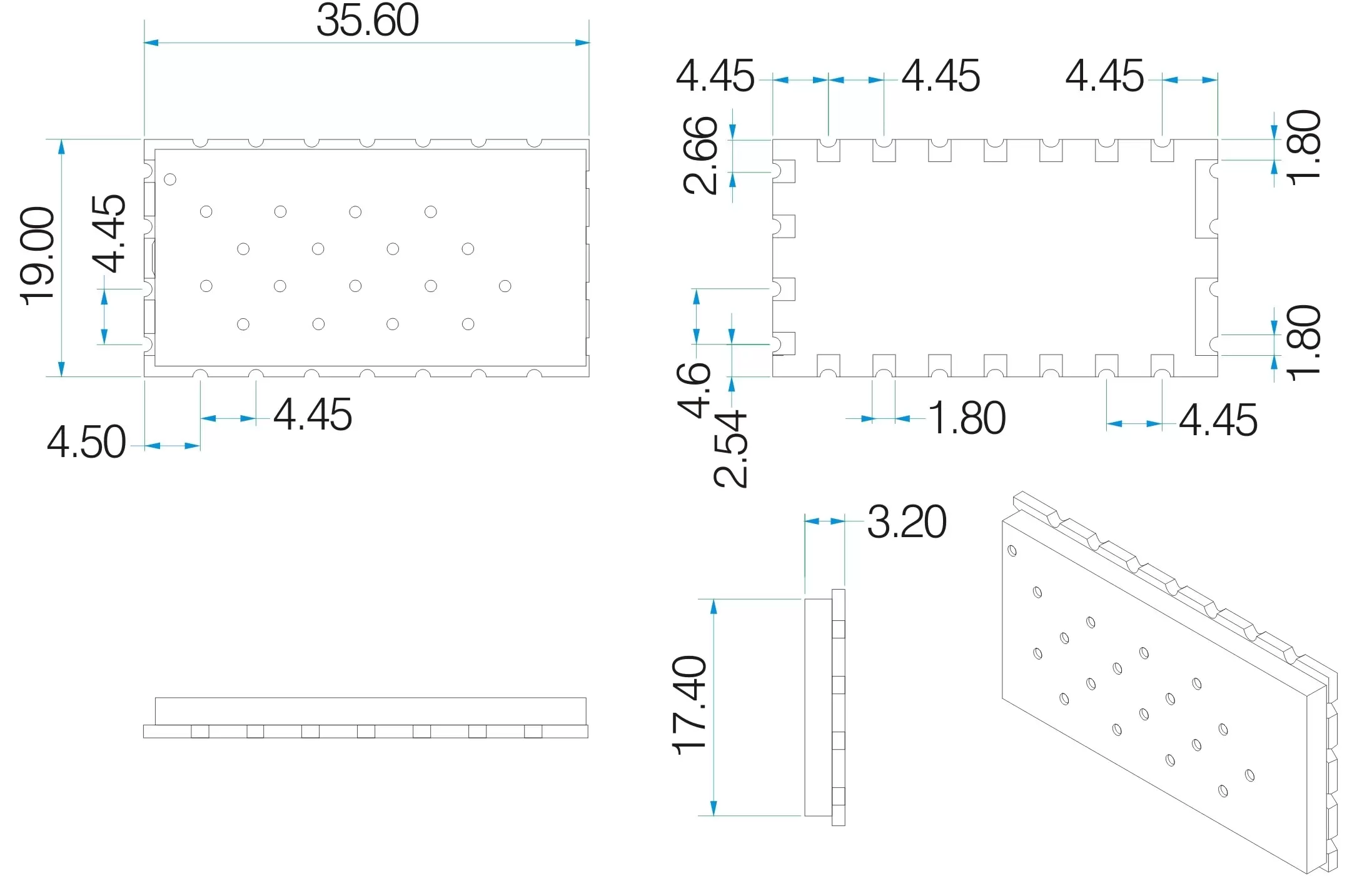

Tamaño (mm):35.6*19
HOGAR > PRODUCTOS > MóDULOS WALKIE TALKIE > SA818S: MóDULO DE WALKIE-TALKIE ANALóGICO INTEGRAD...

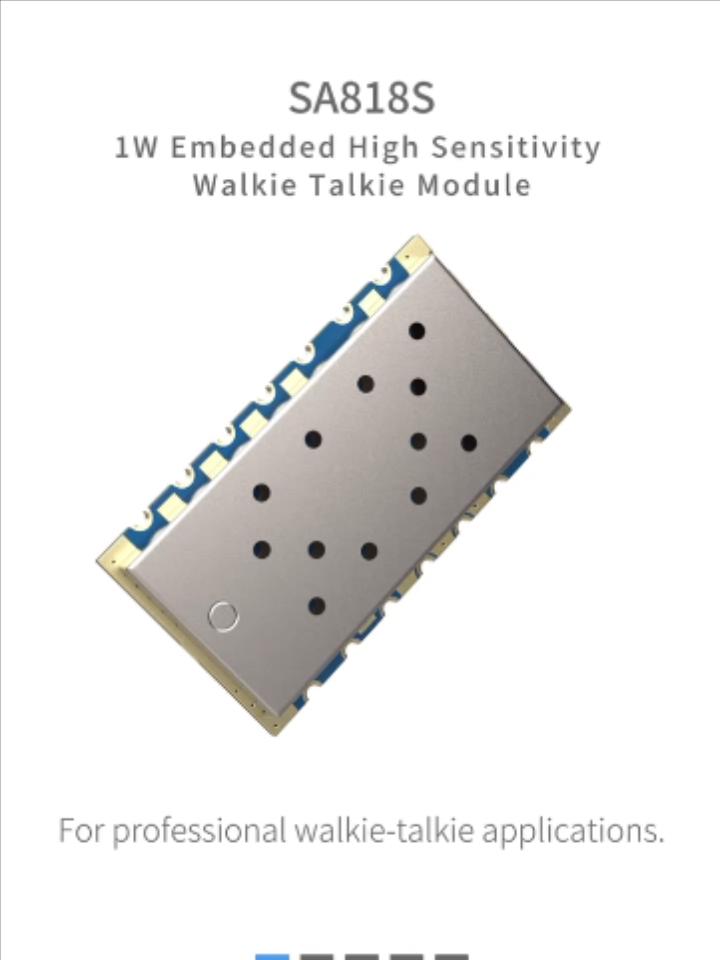

SA818S: Módulo de walkie-talkie analógico integrado de 1 W con amplificador y LNA
- El SA818S es un módulo walkie-talkie profesional integrado y económico, con microcontrolador de alta velocidad, chip transceptor de RF de alto rendimiento y amplificador de potencia de RF. Además, proporciona un puerto serie estándar para la comunicación con el módulo, lo que permite configurar los parámetros relevantes del módulo y del transceptor de forma rápida y sencilla. Función de control: los usuarios solo necesitan conectar un amplificador de audio, un micrófono y un altavoz a este módulo para que funcione como un pequeño walkie-talkie. Su interfaz simplificada y su tamaño ultracompacto permiten un amplio uso de este módulo, que también se integra fácil y rápidamente en diversos dispositivos portátiles para mejorar el rendimiento general del terminal. El SA818S utiliza estrictamente tecnología sin plomo para su producción y pruebas, y cumple con las normas RoHS y Reach.
- El módulo de walkie-talkie SA818S incorpora un circuito LNA basado en el SA818, lo que aumenta la sensibilidad en 4 dBm. En todo el rango de frecuencia de 400 a 470 MHz, la fluctuación de potencia de salida es inferior a 1 dB, y la baja potencia puede alcanzar un error de 27 dBm ± 1 dBm entre 400 y 470 MHz. Nota: Las interfaces de software y hardware son las mismas que las anteriores y son compatibles entre sí.
- El SA818S se fabrica y prueba rigurosamente mediante procesos sin plomo, cumpliendo con las normas RoHS y Reach. El módulo SA818S también está disponible en una versión con certificación CE para satisfacer las diferentes demandas del mercado.
| Parámetro | Condición de prueba | Mínimo | Típico. | Máximo | Unidad |
| Fuente de alimentación | 3.3 | 4.2 | 5.5 | V | |
| Rango de temperatura de trabajo | -30 | 25 | 70 | °C | |
| Consumo actual | |||||
| Corriente de sueño | ≤1 | uA | |||
| Corriente RX | 60 | mamá | |||
| Corriente TX (alta potencia) | 650 | 750 | mamá | ||
| Corriente TX (baja potencia) | 450 | 550 | mamá | ||
| Transmisión de parámetros de RF | |||||
| Rango de frecuencia | UHF | 400 | 480 | megahercio | |
| Rango de frecuencia | VHF | 134 | 174 | megahercio | |
| Potencia de salida (alta potencia) | @VCC=4.0V | 28 | 29.5 | 31 | dBm |
| Potencia de salida (baja potencia) | 25 | 26.5 | 27 | dBm | |
| Frecuencia de modulación | Desviación de frecuencia de @1,5 KHz/2,5 KHz | 10 | mV | ||
| Distorsión de modulación de audio | Desviación de frecuencia de @1,5 KHz/2,5 KHz | 2 | 5 | % | |
| Relación señal-ruido | Desviación de frecuencia de @1,5 KHz/2,5 KHz | 38 | 40 | 45 | dB |
| potencia del canal adyacente | @12.5K de compensación | -60 | dBc | ||
| Frecuencia de modulación CTCSS | 0,35 | 0.5 | 0,75 | kHz | |
| Recepción de parámetros de RF | |||||
| Sensibilidad de recepción | -124 | dBm | |||
| Recepción de SNR | Desviación de frecuencia de @1,5 KHz | 45 | 50 | dB | |
| Amplitud de salida de audio | 700 | mV | |||
| Impedancia de salida de audio | 200 | Ohm | |||
| Tipo | walkie-talkie analógico |
| Potencia de salida | 500 mW, 1 W |
Características del módulo Walkie Talkie SA818S
- Frecuencia de banda UHF: 400~480 MHz
- Frecuencia de banda VHF: 134~174 MHz
(Las 3 bandas de frecuencia anteriores son opcionales,
También se pueden encontrar por debajo de 2 bandas de frecuencia
diseñado especialmente)
- La frecuencia Tx y Rx, Tx y Rx CTCSS, CDCSS se pueden configurar individualmente.
- Ancho de banda: 12,5 KHz / 25 KHz
- Potencia de salida de hasta 1 W
- Distancia hasta 4-5 km en área abierta
- Sensibilidad: -124 dBm
- Altamente integrado, tamaño pequeño
- 38 CTCSS
- 166 CDCSS
- Silenciador de 8 niveles
- 8 volúmenes ajustables
- La potencia alta o baja es opcional (500 mW/1 W)
- Amplio rango de voltaje de trabajo: 3-5,5 V
- Cristal TCXO KDS de 0,5 ppm, rendimiento estable
Aplicación del módulo Walkie Talkie SA818S
- pequeño walkie-talkie
- Sistema de intercomunicación invisible
- sistema de vigilancia de audio
- Productos para deportes al aire libre
- construcción de un sistema de seguridad comunitario

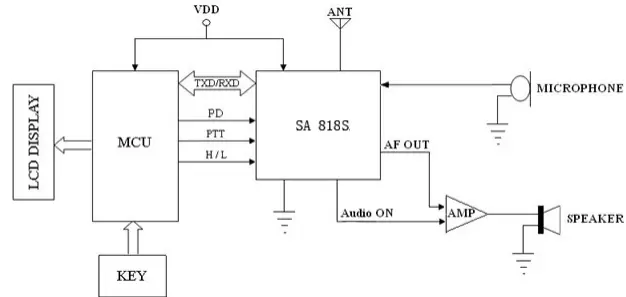

| Pin N.º | Nombre del pin | Estado de E/S |
| 1 | Audio activado | Conectado al amplificador de potencia de audio. Cuando el módulo funciona, controla automáticamente el amplificador de audio adicional. Su nivel de salida es bajo para encenderlo y alto para apagarlo. |
| 2 | CAROLINA DEL NORTE | No conectado |
| 3 | AF_FUERA | Salida de audio |
| 4 | CAROLINA DEL NORTE | No conectado |
| 5 | PTT | Entrada del módulo, control de transmisión/recepción, "0" fuerza al módulo a ingresar al estado TX; y "1" al estado Rx |
| 6 | PD | Control de apagado, "0" para modo de apagado; "1" para trabajo normal |
| 7 | Alto/bajo | Control de potencia de salida alta/baja; dejar abierto para potencia de salida alta y para potencia de salida baja. (Nota: Este pin no se puede conectar a VDD ni a la salida CMOS de alto nivel). |
| 8 | VBAT | Conectar la energía positiva |
| 9 | Tierra | Toma de tierra |
| 10 | Tierra | Toma de tierra |
| 11 | CAROLINA DEL NORTE | No conectado |
| 12 | HORMIGA | conectar antena de 50 ohmios |
| 13,14,15 | CAROLINA DEL NORTE | No conectado |
| 16 | RXD | RXD del módulo y conectar al TXD externo *Antes de ingresar al modo de suspensión, el usuario debe colocar el pin RXD en nivel bajo para evitar fugas de corriente o un reinicio deficiente la próxima vez. |
| 17 | TXD | TXD del módulo y conectar a RXD externo |
| 18 | ENTRADA DE MICROONDAS | Micrófono o entrada de línea |
