Lora610Pro: módulo UART lora de tamaño pequeño de 100MW con protección con ESD
- El módulo Lora Lora610Pro está diseñado para potencia de salida de 100MW y un diseño de tamaño pequeño integrado, que se usa ampliamente en las industrias inalámbricas de control de transmisión remota.
- Lora610Pro utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares ROHS y alcanza los estándares.
- Nota: La serie Lora Pro se puede configurar para ser compatible con nuestros módulos UART Lora anteriores.
- Características del hardware:
- 1. Tamaño pequeño.
- 2. Hardware incorporado Circuito de autoinforme anti-cisón para resistir fuertes señales de interferencia externa.
- 3. Circuito de protección contra sobrecorriente, sobretensión y conexión inversa.
- Características del software:
- 1. Cifrado de datos AES128.
- 2. LBT (escucha antes de hablar).
- 3. Nodo/ruta/nodo+ruta opcional en modo de malla.
Nota: El módulo está regulado internamente por un LDO de 3,3 V. El control del pin CS y del pin SET son niveles de 3,3 V. TXD y RXD también son niveles de 3,3 V.
| Parámetros | Mín. | Tipo. | Máx. | Unidad | Condición |
| Condiciones de trabajo | |||||
| Rango de voltaje | 3.3 | 5.0 | 6.5 | V | |
| Temperatura de funcionamiento | -40 | 25 | +85 | ℃ | |
| Consumo actual | |||||
| corriente de rx | <15 | mamá | nivel TTL | ||
| corriente de transmisión | < 130 | mamá | |||
| Dormir actual | < 200 | ua | |||
| Parámetros de radiofrecuencia | |||||
| Rango de frecuencia | 414.92 | 433.92 | 453.92 | megahercio | @433MHz |
| 470.92 | 490.92 | 509.92 | megahercio | @470MHz | |
| 849,92 | 868,92 | 888,92 | megahercio | @868MHz | |
| 895.92 | 914.92 | 934.92 | megahercio | @915MHz | |
| Tarifa de datos | 91 | 656 | 17353 | bps | @LoRa |
| Potencia de salida | 4 | 20 | +20 | dBm | Nivel de software 7 ajustable |
| Sensibilidad | -139 | dBm | @91bps | ||
| Interfaz | TTL |
| Red | MALLA |
| Frecuencia | 433MHz, 470MHz, 868MHz, 915MHz |
| Modulación | lora |
| Potencia de salida | 100mW |
Características del módulo Lora Lora610Pro
- Diseño de antena dual
- Método de cifrado de datos AES128
- No hay zona ciega sin limitación de distancia
- Distancia de transmisión abierta de módulo único de 5 km @ baja tasa
- Banda de frecuencia: 433/470/868/915 MHz para la opción
- Hasta 40 canales de comunicación en la misma banda de frecuencia
- Parámetros de puerto serie diversificados
- Rango de voltaje de funcionamiento: 3.3 ~ 6.5 V
- Rango de temperatura de funcionamiento: -40 ~ +85 ° C
- Función LBT (escuchar antes de hablar) opcional
- Nodo/ruta/nodo+ruta opcional en modo de malla
- Nivel de lúpulo en modo de malla
- CRC opcional
- Circuito de protección de reinicio de hardware incorporado
- Modulación de lora
- Interfaz TTL
- Sensibilidad hasta -139 dBm
- Potencia de salida máxima: 100 MW (+20 dBm)
Aplicaciones del módulo Lora Lora610Pro
- Mando a distancia
- Lectura de medidores remotos
- Recopilación de datos industriales
- Telemetría de automatización del hogar
- Comunicación de datos inalámbrica
- Sistema de control de acceso

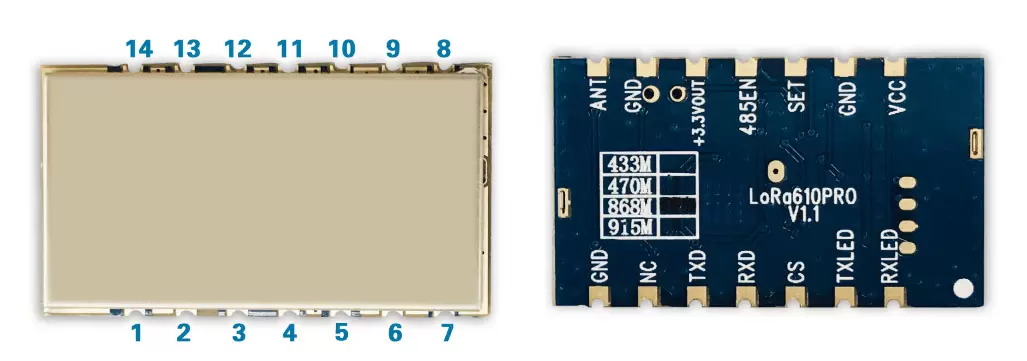

| NO. | ALFILER | Descripción |
| 1 | RXLED | Recibir indicador de señal, nivel bajo, alto predeterminado |
| 2 | TXLED | Indicador de señal de transmisión, nivel bajo, alto predeterminado |
| 3 | CS | Pin de habilitación del módulo (pull-up incorporado) Nota: Versión predeterminada de fábrica: corriente de suspensión <200uA, CS elevado o suspendido para comunicación normal, suspensión a nivel bajo; Versión de bajo consumo de energía: corriente de suspensión <15uA, comunicación normal cuando el CS está bajo, alto o flota para dormir. |
| 4 | RXD | Recepción de datos de comunicación serie. |
| 5 | TXD | Transmisión de datos de comunicación en serie. |
| 6 | CAROLINA DEL NORTE | Es inútil |
| 7 | Tierra | Tierra de la antena |
| 8 | HORMIGA | Salida de señal RF, conectada a una antena de 50 ohmios. |
| 9 | Tierra | Tierra de la antena |
| 10 | SALIDA +3.3V | Pin de salida de voltaje de 3,3 V, puede controlar dispositivos dentro de 50 mA |
| 11 | 485ES | Se puede conectar al pin de conversión de control de nivel 485 de expansión externa |
| 12 | COLOCAR | Habilitación de parámetros de configuración (configuración de parámetros de habilitación de nivel bajo, salida de nivel alto predeterminada) |
| 13 | Tierra | Conecte el polo negativo de la fuente de alimentación, cable de tierra |
| 14 | VCC | Conecte el polo positivo de la fuente de alimentación (normalmente 5V) |
