LoRa611Pro: Módulo LoRa inalámbrico transparente de 100 mW para red en malla con UART
- El módulo LoRa RF LoRa611Pro está diseñado para una potencia de salida de 100 mW y está disponible en niveles TTL/RS232/RS485. Es ampliamente utilizado en el control de transmisión remota inalámbrica.
- LoRa611Pro utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y REACH.
- Nota: La serie LoRa Pro se puede configurar para que sea compatible con nuestros módulos LoRa RF anteriores.
- Características de hardware:
- 1. Interfaz opcional: TTL, RS232, RS485.
- 2. Circuito de reinicio automático antichoque de hardware incorporado para resistir fuertes señales de interferencia externa.
- 3. Circuito de protección contra sobrecorriente, sobretensión y conexión inversa.
- Características del software:
- 1. Cifrado de datos AES128.
- 2. LBT (Escuchar antes de hablar).
- 3. Nodo/ruta/nodo+ruta opcional en modo MESH.
- Este módulo ha obtenido la certificación KC.
| Parámetros | Mín. | Tipo. | Máx. | Unidad | Condición |
| Condiciones de trabajo | |||||
| Rango de voltaje | 3.3 | 5.0 | 6.5 | V | |
| Temperatura de funcionamiento | -40 | 25 | +85 | ℃ | |
| Consumo actual | |||||
| corriente de rx | <15 | mamá | nivel TTL | ||
| corriente de transmisión | < 130 | mamá | |||
| Dormir actual | < 200 | ua | |||
| Parámetros de radiofrecuencia | |||||
| Rango de frecuencia | 414.92 | 433.92 | 453.92 | megahercio | @433MHz |
| 470.92 | 490.92 | 509.92 | megahercio | @470MHz | |
| 849,92 | 868,92 | 888.92 | megahercio | @868MHz | |
| 895.92 | 914.92 | 934.92 | megahercio | @915MHz | |
| Tarifa de datos | 91 | 656 | 17353 | bps | @LoRa |
| Potencia de salida | 4 | 20 | +20 | dBm | Nivel de software 7 ajustable |
| Sensibilidad | -139 | dBm | @91bps | ||
| Interfaz | TTL, RS232, RS485 |
| Red | MALLA |
| Frecuencia | 433MHz, 470MHz, 868MHz, 915MHz |
| Modulación | lora |
| Potencia de salida | 100mW |
| Proceso de dar un título | kc |
Características del módulo LoRa RF LoRa611Pro
- Distancia de transmisión en áreas abiertas hasta 5000 metros a 91 bps
- Banda de frecuencia: 433/470/868/915 MHz para opción
- Cifrado de datos AES128
- Modo de trabajo MALLA y Nodo
- 40 canales
- Modulación LoRa
- Nivel de salto en modo MESH
- Cifrado CRC opcional
- Interfaz: TTL/RS232/RS485
- Sensibilidad: -139 dBm
- Potencia de salida máxima: 100 mW (+20 dBm)
- Voltaje de funcionamiento: 3,3 ~ 6,5 V
- Temperatura de trabajo: -40 ~ +85 °C
Aplicaciones del módulo LoRa RF LoRa611Pro
- Mando a distancia
- Lectura remota de contadores
- Recopilación de datos industriales
- Telemetría domótica
- Comunicación de datos inalámbrica
- Sistema de control de acceso

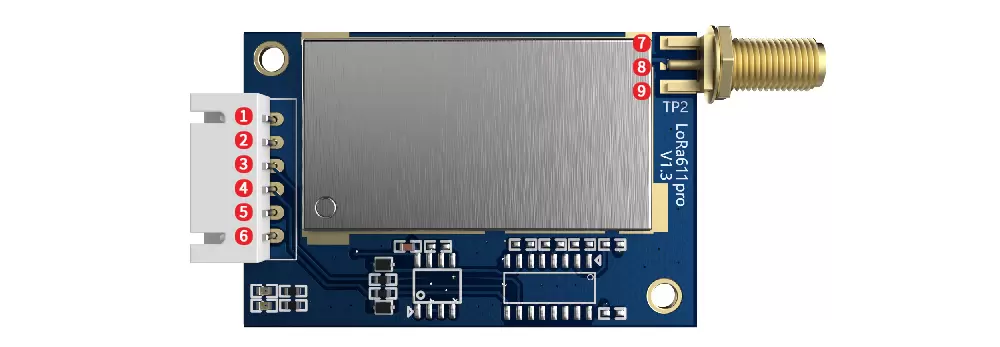

| NO. | ALFILER | Descripción |
| 1 | VCC | Conecte el polo positivo de la fuente de alimentación (normalmente 5V) |
| 2 | Tierra | Conecte el polo negativo de la fuente de alimentación, cable de tierra |
| 3 | TXD | Transmisión de datos de comunicación en serie. |
| 4 | RXD | Recepción de datos de comunicación serie. |
| 5 | COLOCAR | Habilitación de parámetros de configuración (configuración de parámetros de habilitación de nivel bajo, salida de nivel alto predeterminada) |
| 6 | CS | Pin de habilitación del módulo (pull-up incorporado) Nota: Versión predeterminada de fábrica: corriente de suspensión <200uA, CS elevado o suspendido para comunicación normal, suspensión a nivel bajo; Versión de bajo consumo de energía: corriente de suspensión <15uA, comunicación normal cuando CS se baja, se eleva o flota para dormir. |
| 7 | Tierra | Tierra de la antena |
| 8 | HORMIGA | Salida de señal RF, conectada a una antena de 50 ohmios. |
| 9 | Tierra | Tierra de la antena |
