LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD
LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD

LORA611DZ: Módem LoRa UART transparente de 100 mW para terminales industriales en redes de malla con protección ESD

  • El módem LoRa611DZ Uart LoRa está diseñado para una potencia de salida de 100 mW y está disponible en niveles TTL/RS232/RS485. Se utiliza ampliamente en el control remoto de transmisiones inalámbricas.
  • LoRa611DZ utiliza estrictamente un proceso sin plomo para su producción y pruebas, y cumple con los estándares RoHS y Reach.
  • Nota: La serie LoRa Pro se puede configurar para que sea compatible con nuestros módulos Uart LoRa anteriores.
  • Características del hardware:
  • 1. Interfaz opcional: TTL, RS232, RS485.
  • 2. Circuito de reinicio automático anti-choque de hardware incorporado para resistir fuertes señales de interferencia externa.
  • 3. Circuito de protección contra sobrecorriente, sobretensión y conexión inversa.
  • Características del software:
  • 1. Cifrado de datos AES128.
  • 2. LBT (Escuchar antes de hablar).
  • 3. Nodo/ruta/nodo+ruta opcional en modo MESH.
Contáctenos
DESCARGAR
Parámetros Mín. Típico.  Máx. Unidad Condición
Condiciones de trabajo
Rango de voltaje 3.3 5.0 6.5 V
Temperatura de funcionamiento -40 25 +85 °C
Consumo actual
Corriente Rx   <15   mamá Nivel TTL
Corriente de transmisión   < 130   mamá
Corriente de sueño   < 200   uA
Parámetros de RF
Rango de frecuencia   414.92 433.92 453.92 megahercio @433 MHz
470.92 490.92 509.92 megahercio @470 MHz
849.92 868.92 888.92 megahercio @868 MHz
895.92 914.92 934.92 megahercio @915 MHz
Velocidad de datos 91 656 17353 puntos básicos @LoRa
Potencia de salida 4 20 +20 dBm Nivel de software 7 ajustable
Sensibilidad   -139   dBm @91bps
Interfaz TTL, RS232, RS485
Red MALLA
Frecuencia 433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulación LoRa
Potencia de salida 100 mW

Características del módem LoRa LoRa611DZ

  • Distancia de transmisión en área abierta hasta 5000 metros a 91 bps
  • Banda de frecuencia: 433/470/868/915 MHz para opción
  • Cifrado de datos AES128
  • Modo de trabajo MESH y Node
  • 40 canales
  • Modulación LoRa
  • Interfaz: TTL/RS232/RS485
  • Sensibilidad: -139 dBm
  • Potencia máxima de salida: 100 mW (+20 dBm)
  • Voltaje de trabajo: 3,3 ~ 6,5 V
  • Temperatura de trabajo: -40 ~ +85 °C

Aplicaciones del módem LoRa LoRa611DZ

  • Mando a distancia
  • Lectura remota de medidores
  • Recopilación de datos industriales
  • Telemetría de domótica
  • Comunicación inalámbrica de datos
  • Sistema de control de acceso

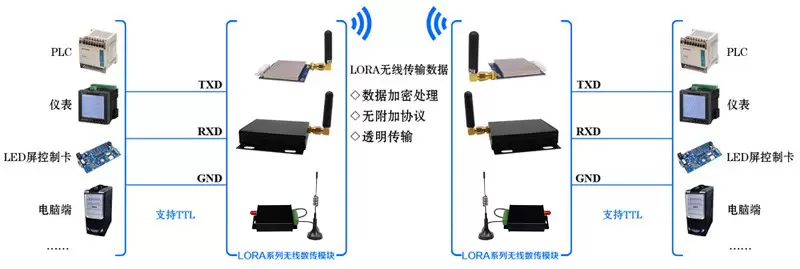

Circuito de aplicación del módulo inalámbrico LORA611DZ.

Circuito de aplicación del módulo inalámbrico LORA611DZ.

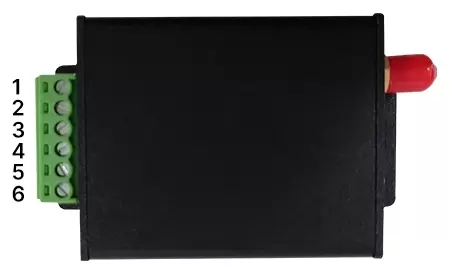

Definición de pines del módulo inalámbrico LORA611DZ

N.º de pinDefiniciónDescripción
1VCCConectado a la fuente de alimentación positiva (típicamente 12 V)
2TierraConectado a tierra
3TXD/ATransmisión de datos de comunicación en serie
4RXD/BRecepción de datos de comunicación en serie
5COLOCARHabilitación de parámetros de configuración (configuración de parámetro de habilitación de nivel bajo, salida de nivel alto predeterminada)
  6CSHabilitación del módulo (suspensión de nivel bajo, salida de nivel alto predeterminada)

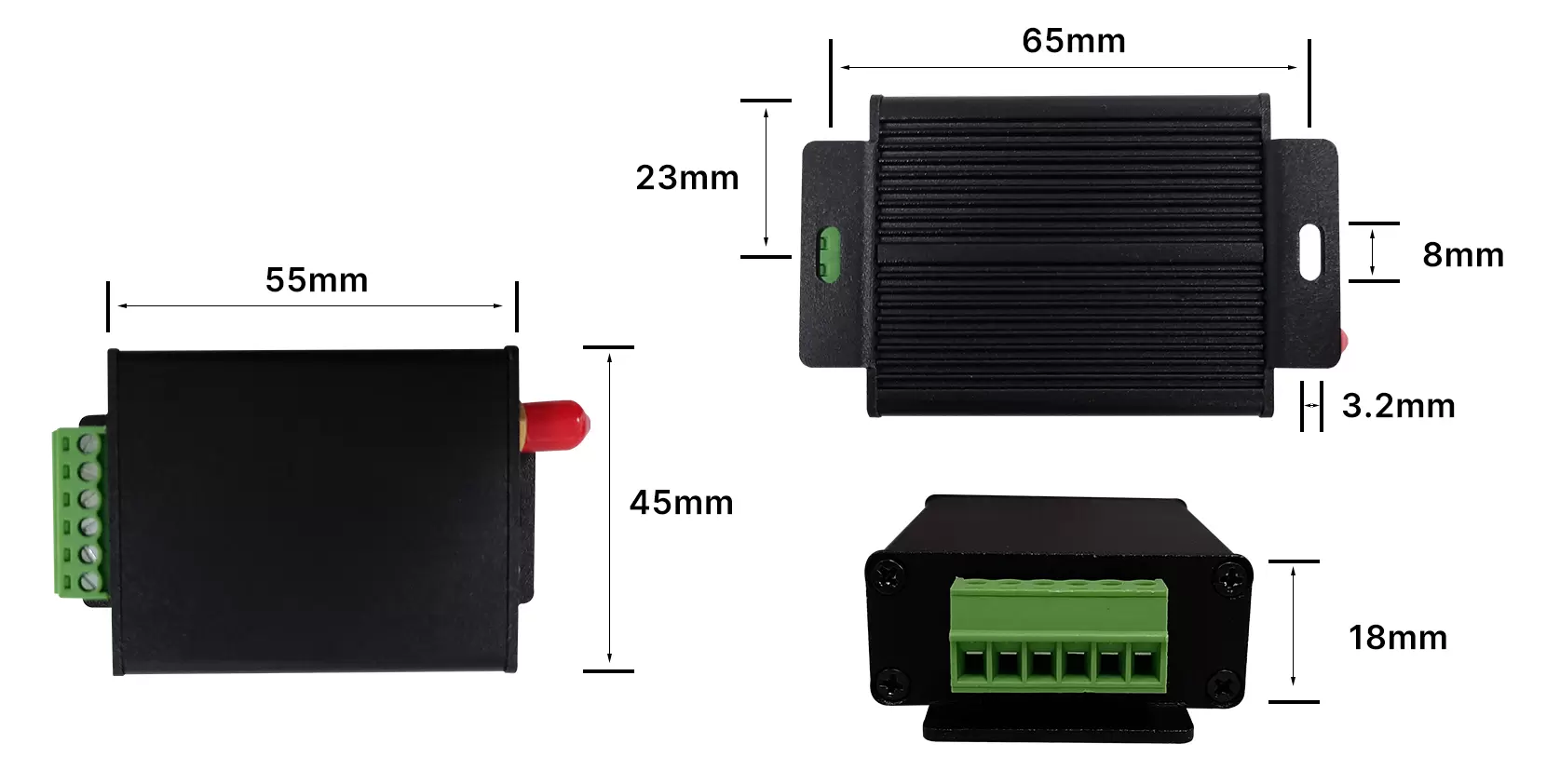

Dimensiones mecánicas del módulo inalámbrico LORA611DZ.
