El módulo LoRa II es una nueva serie mejorada de módulos de comunicación inalámbrica en red de NiceRF. Utiliza la avanzada tecnología LoRa de modulación de espectro ensanchado por salto de frecuencia para lograr una alta sensibilidad. Su poder de penetración y distancia de comunicación son muy superiores a los de los productos FSK y GFSK actuales, y ofrecen una mayor resistencia a las interferencias. Para satisfacer las necesidades de aplicación de diferentes clientes, hemos diseñado el software del módulo de esta serie como un sistema integral. Los usuarios pueden cambiar entre diferentes modos de funcionamiento mediante el módulo de configuración del software para PC. En modo MESH, el módulo de enrutamiento cuenta con enrutamiento automático. Esta función permite al usuario crear una transmisión de red sin zona ciega y sin límite de distancia mediante la combinación de varios módulos. Asimismo, los usuarios pueden cifrar los datos inalámbricos AES128 mediante software para PC o instrucciones del puerto serie, lo que aumenta la seguridad de la transmisión de datos.
El módulo LoRa6100II está diseñado para una potencia de salida de 1 W con la fuente de alimentación de una batería de litio de una sola celda y un diseño de tamaño pequeño integrado, que se usa ampliamente en las industrias de control de transmisión remota inalámbrica.
LoRa6100II utiliza estrictamente un proceso sin plomo para su producción y pruebas, y cumple con los estándares RoHS y Reach.

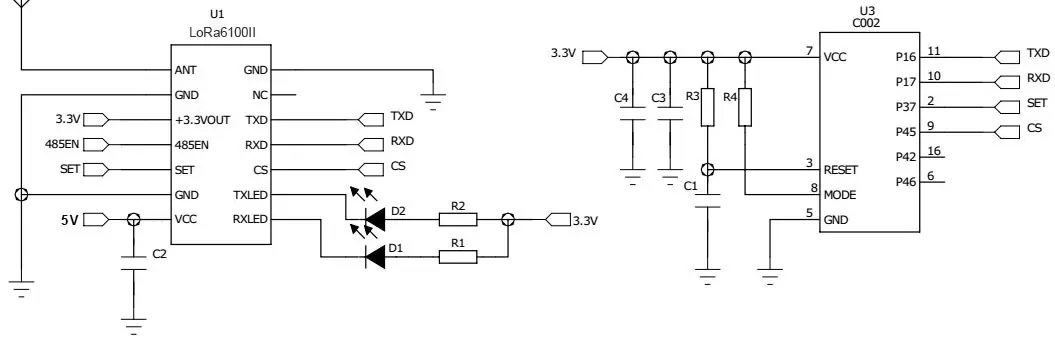

Nota: El módulo se regula internamente mediante un LDO de 3,3 V. Los pines CS y SET controlan niveles de 3,3 V. TXD y RXD también lo hacen.
| Parámetros | Mín. | Típico. | Máx. | Unidad | Condición |
| Condiciones de trabajo | |||||
| Rango de voltaje | 3.4 | 4.0 | 5.5 | V | |
| Temperatura de funcionamiento | -40 | 25 | +85 | °C | |
| Consumo actual | |||||
| Corriente Rx | <8 | mamá | Nivel TTL | ||
| Corriente de transmisión | <800 | mamá | @5v, 31dBm 433/470MHz | ||
| < 1100 | mamá | @5v, 31dBm 868/915MHz | |||
| Corriente de sueño | < 240 | uA | |||
| <40 | uA | Bajo consumo | |||
| Parámetros de RF | |||||
| Rango de frecuencia | 414.92 | 433.92 | 453.92 | megahercio | @433 MHz |
| 470.92 | 489.92 | 509.92 | megahercio | @470 MHz | |
| 849.92 | 868.92 | 888.92 | megahercio | @868 MHz | |
| 895.92 | 914.92 | 934.92 | megahercio | @915 MHz | |
| Velocidad de datos | 1312 | 62500 | puntos básicos | @LoRa | |
| Potencia de salida | 18 | 30 | +31 | dBm | Nivel de software 7 ajustable |
| Sensibilidad | -129 | dBm | @1312bps | ||
| Interfaz | Tiempo de vida |
| Red | MALLA |
| Frecuencia | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulación | LoRa |
| Potencia de salida | 1W |
Método de cifrado de datos AES128
Sin zona ciega sin limitación de distancia
La distancia de transmisión en área abierta de un solo módulo es de 8 a 10 km a baja velocidad
Banda de frecuencia: 433/470/868/915 MHz para opción
Hasta 40 canales de comunicación en la misma banda de frecuencia
Parámetros de puerto serie diversificados
Rango de voltaje de funcionamiento: 3,4 ~ 5,5 V
Función LBT (Escuchar antes de hablar) opcional
Nodo/ruta/nodo+ruta opcional en modo MESH
Circuito de protección de reinicio de hardware incorporado
Modulación LoRa
Interfaz TTL
Sensibilidad de hasta -129 dBm a 1,3 Kbps
Potencia máxima de salida: 1 W (@5 V)
Rango de temperatura de funcionamiento: -40 ~ +85 °C

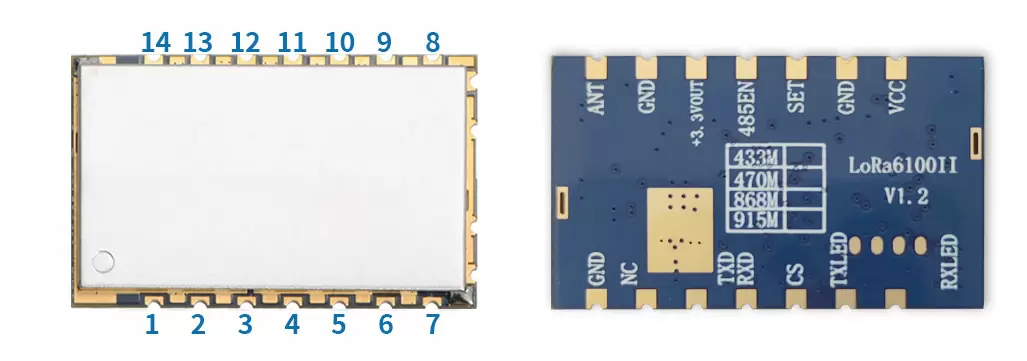

| NO. | ALFILER | Descripción |
| 1 | RXLED | Indicador de señal de recepción, nivel bajo, valor predeterminado alto |
| 2 | TXLED | Indicador de señal de transmisión, nivel bajo, predeterminado alto |
| 3 | CS | Pin de habilitación del módulo (pull-up incorporado) Nota: Versión de fábrica predeterminada: corriente de suspensión <240 uA, CS se pone alto o se suspende para comunicación normal, suspensión en nivel bajo; Versión de bajo consumo de energía: corriente de suspensión <40 uA, comunicación normal cuando CS se pone bajo, se pone alto o flota para suspensión. |
| 4 | RXD | Recepción de datos de comunicación en serie |
| 5 | TXD | Transmisión de datos de comunicación en serie |
| 6 | CAROLINA DEL NORTE | Es inútil |
| 7 | Tierra | Tierra de la antena |
| 8 | HORMIGA | Salida de señal RF, conectada a una antena de 50 ohmios |
| 9 | Tierra | Tierra de la antena |
| 10 | Salida de +3,3 V | Pin de salida de voltaje de 3,3 V, puede controlar dispositivos dentro de los 50 mA |
| 11 | 485EN | Se puede conectar al pin de conversión de control de nivel de expansión externa 485 |
| 12 | COLOCAR | Habilitación de parámetros de configuración (configuración de parámetro de habilitación de nivel bajo, salida de nivel alto predeterminada) |
| 13 | Tierra | Conecte el polo negativo de la fuente de alimentación, cable de tierra. |
| 14 | VCC | Conecte el polo positivo de la fuente de alimentación (normalmente 4 V) |
