SK100: Módulo de interruptor inalámbrico industrial unidireccional
- La serie SK100 son módulos de interruptor inalámbrico remoto de nivel industrial, con un rango de potencia de salida de 100 mW a 5 W opcional. Proporciona una entrada de señal unidireccional y una interfaz de salida de control unidireccional, simple, confiable, etc. Los usuarios también pueden combinarse con una interfaz de PC amigable para configurar el canal de trabajo del módulo modificado de forma inalámbrica. Realizar múltiples comunicaciones simultáneas no interferirá entre sí y será fácil de usar. Con este módulo, los usuarios pueden reemplazar fácilmente el entorno cableado original por un control inalámbrico, reduciendo así en gran medida el costo del cableado manual.
- SK100 utiliza estrictamente un proceso sin plomo para producción y pruebas, y cumple con los estándares RoHS y Reach.
Nota: Los parámetros siguientes se basan en un entorno de prueba de 25 ℃. Los siguientes son los parámetros eléctricos del módulo SK100-TX:
| Parámetro | mín. | Tipo. | máx. | Unidad | Condición |
| Condición | |||||
| voltaje de trabajo | 3.3 | 5.0 | 6.5 | V | @100mW, 500mW |
| 4.5 | 5.0 | 6.5 | V | @2W | |
| 9 | 12 | 18 | V | @3W | |
| 9 | 12 | 30 | V | @5W | |
| Temperatura de trabajo | -40 | 25 | +85 | ℃ | |
| Corriente de recepción | |||||
| Corriente de espera | 25 | 30 | 33 | mamá | |
| corriente de transmisión | 95 | mamá | @100mW | ||
| 350 | mamá | @500mW | |||
| 900 | mamá | @2W | |||
| 600 | mamá | @3W | |||
| 1.8 | A | @5W | |||
Nota: Los siguientes parámetros se basan en una fuente de alimentación de 5 V/entorno de prueba de 25 ℃. Los siguientes son los parámetros eléctricos del módulo SK100-RX:
| Parámetro | mín. | tipo | máx. | Unidad | Condición |
| Condición | |||||
| voltaje de trabajo | 4.5 | 5.0 | 6.0 | V | |
| Temperatura de trabajo | -40 | 25 | +85 | ℃ | |
| Consumo actual | |||||
| corriente de rx | 25 | mamá | |||
| Corriente de espera | < 5 | ua | |||
| parámetros de radiofrecuencia | |||||
| Sensibilidad | -121 | dBm | |||
| Interfaz | E/S, Uarte |
| Canal | 1 canal, 4 canales |
| Comunicación | De una sola mano |
| Distancia abierta (km) | 1.5 |
Características del módulo de conmutación inalámbrico SK100
- La potencia del SK100-TX es opcional (100 mW ~ 5 W)
- 40 canales para la opción
- Parámetros configurados inalámbricamente por PC
- El modo de trabajo es opcional (infórmenos cuando realice el pedido)
- Modulación GFSK
- La antena coincide automáticamente y el control del interruptor bidireccional
- Sensibilidad hasta -121 dBm
- Temperatura de trabajo: -40 ~ +85 °C

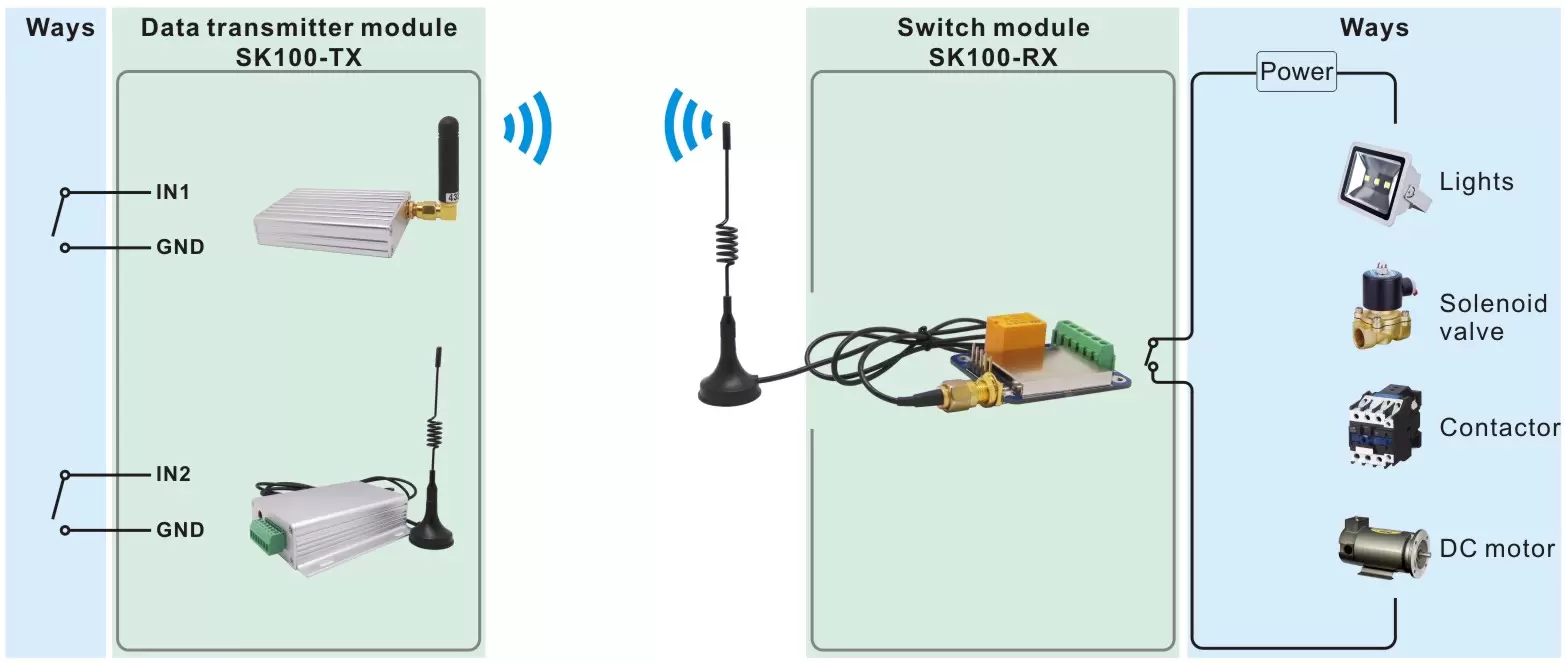

Aplicación del módulo de conmutación inalámbrico SK100
- Control remoto del interruptor
- Sistema de seguridad
- Teledetección domótica
- Telemetría remota inalámbrica
- Control inalámbrico de bomba
- Sistema de control de acceso

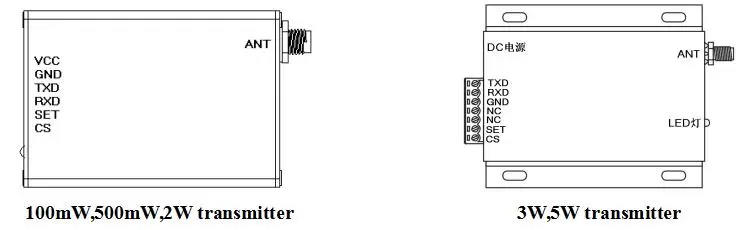

Transmisor SK100-TX:
Transmisor de 100mW, 500mW, 2W
Transmisor de 3W, 5W
| NO. | Definición | Descripción |
| 1 | VCC | Conectado a la fuente de alimentación positiva. |
| 2 | Tierra | Conectado a tierra |
| 3 | TXD | Transmisión de datos en serie/modo de configuración |
| 4 | RXD | Datos de recepción en serie/modo de configuración |
| 5 | COLOCAR | Habilitación del modo de configuración (configurable en nivel bajo, nivel alto predeterminado) |
| 6 | CS | Habilitar el funcionamiento del módulo (tire hacia abajo para que el módulo entre en modo de suspensión, déjelo abierto o conecte el nivel alto para que el módulo entre en modo de funcionamiento normal) |

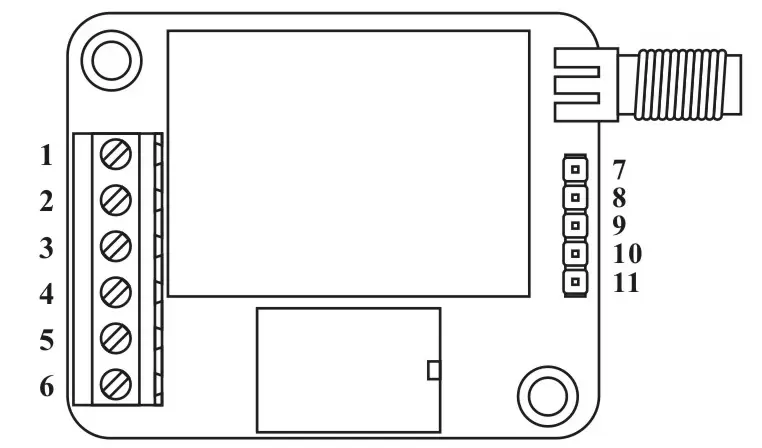

Receptor SK100-RX:
| NO. | Definición | Descripción |
| 1 | VCC | Poder Positivo |
| 2 | Tierra | Potencia negativa |
| 3~4 | ABIERTO | Contacto de relé abierto |
| 5~6 | CERCA | Contacto de cierre del relé |
| 7 | VCC | Modo de parámetro de configuración, puerto de fuente de alimentación |
| 8 | Tierra | |
| 9 | TXD | Modo de parámetros de configuración, puerto de comunicación serie |
| 10 | RXD | |
| 11 | COLOCAR | Pin de configuración de parámetros, nivel bajo en el modo de configuración |

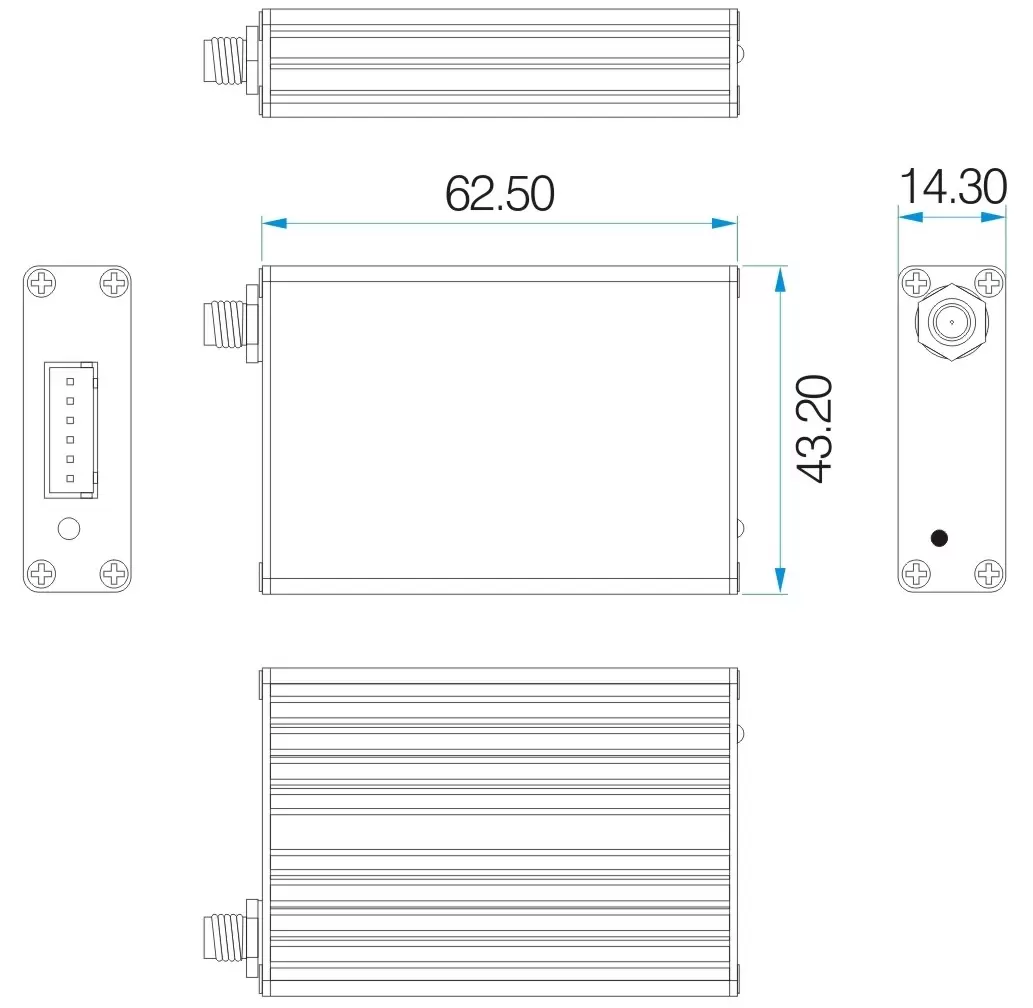

Transmisor (100mW/ 500mW / 2W)

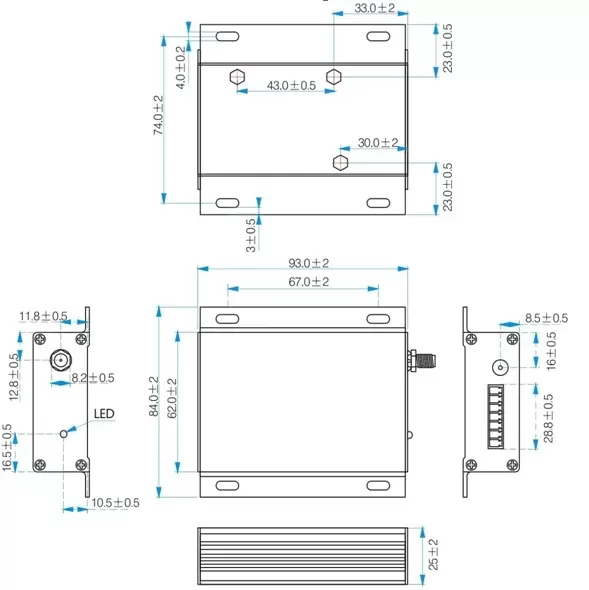

Transmisor (3W / 5W)

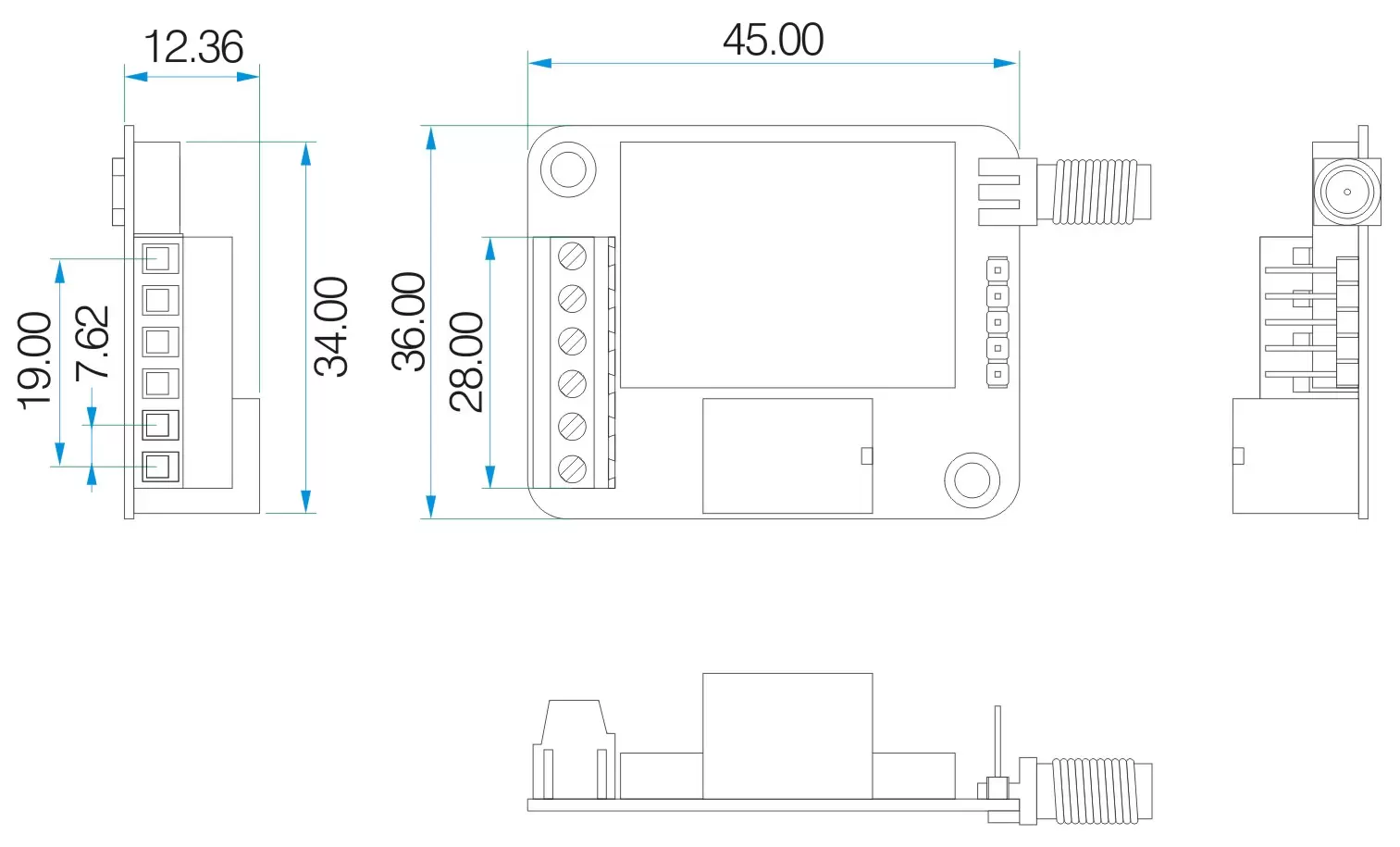

Receptor
