Análisis en profundidad del módulo UWB650 (Parte 4): Calibración del retardo de la antena y consideraciones y mejores prácticas para el despliegue del módulo

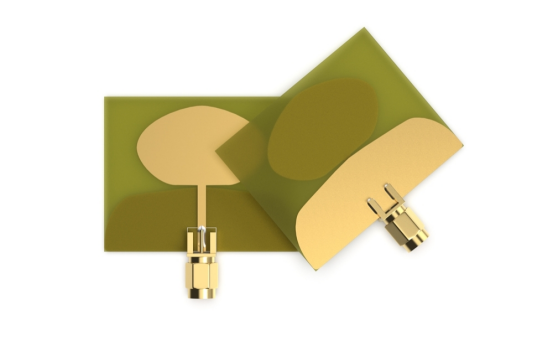

Calibración del retardo de la antena

Este capítulo es la parte más técnica del informe. Desglosará sistemáticamente todo el proceso de calibración del retardo de la antena, desde los principios físicos básicos hasta el análisis de la implementación a nivel de código. Dominar este proceso es fundamental para aprovechar al máximo la precisión del módulo UWB650.

Fundamento teórico: ¿Por qué el retardo de la antena es una fuente importante de error de medición de distancia?

• Definición : El retardo de antena es el tiempo total de propagación de una señal entre el punto de referencia donde se genera la marca de tiempo dentro del chip UWB y el punto de radiación física de la antena. Incluye el retardo de la transmisión y recepción de la señal dentro del chip, en las pistas de la PCB y a través de la propia antena.

• Impacto en la precisión : Si bien este retardo es extremadamente corto (del orden de los nanosegundos), no forma parte del tiempo de vuelo (ToF) de la señal en el aire, pero sí se incluye en la medición ToF sin procesar. La precisión de la medición de distancia UWB se basa en la medición precisa de intervalos de tiempo del orden de los nanosegundos. Cualquier desviación de tiempo fija no compensada se traducirá directamente en un error de distancia. La documentación oficial proporciona una métrica muy intuitiva: un error de 1 ns en la medición del tiempo resultará en un error de distancia de aproximadamente 30 cm .

• Necesidad de calibración : Debido a las tolerancias de fabricación de los componentes, las diferencias en los materiales de la PCB y el tipo de antena utilizada, el valor de retardo de antena de cada módulo UWB650 es único. El valor de retardo de antena preestablecido en fábrica (por defecto, 16440) es solo un valor empírico adecuado para situaciones generales. Para aplicaciones que requieren una alta precisión inferior a ±10 cm, realizar una calibración de retardo de antena independiente y precisa para cada módulo no es una opción, sino un paso necesario.

Método matemático: Cálculo del retardo mediante mínimos cuadrados

El método de calibración proporcionado se basa en el principio recomendado por Qorvo, cuya idea principal es utilizar datos de medición redundantes entre múltiples módulos para resolver sus respectivos retardos desconocidos.

• Modelado del problema : El proceso de calibración requiere al menos tres módulos UWB. Primero, se ajustan a cero los parámetros de retardo de antena de todos los módulos. Luego, en un escenario con distancias físicas conocidas, se realiza una medición de distancia bidireccional entre cada par de módulos, lo que genera una matriz de distancia medida (EDM_Medida) con 6 mediciones (d12, d21, d13, d31, d23, d32). Simultáneamente, se obtiene una matriz de distancia real (EDM_Real) a partir de las mediciones físicas.

• Objetivo de optimización : El objetivo de la calibración es encontrar un conjunto de valores de retardo de antena que minimice la diferencia entre las distancias medidas compensadas y las distancias reales. Esto se expresa matemáticamente como minimizar la diferencia entre las normas de las dos matrices:

• Solución por mínimos cuadrados lineales : Aunque el problema se describe como la minimización de la norma matricial, el código C proporcionado revela su método de implementación específico: mínimos cuadrados lineales. El problema se puede transformar en un sistema sobredeterminado de ecuaciones lineales. Para cualquier medición entre un par de módulos i y j , el error de medición se debe principalmente a la suma de sus retardos de antena. Podemos establecer la siguiente relación:

donde c es la velocidad de la luz. Tras convertir la distancia en tiempo, cada medición proporciona una ecuación lineal que describe los retardos desconocidos τ_i y τ_j. Con suficientes mediciones (por ejemplo, 6 mediciones entre 3 módulos), se puede construir un sistema de ecuaciones sobredeterminado Ax=b, donde x es un vector que contiene todos los retardos desconocidos. Este sistema se puede resolver mediante el método de mínimos cuadrados resolviendo las ecuaciones normales (A ^T A)x = A ^T b.

Flujo de trabajo de calibración práctica

Los siguientes son los pasos operativos estandarizados para que los ingenieros realicen una calibración precisa del retardo de antena para los módulos UWB650 en un laboratorio o en el campo:

1. Instalación física : Elija un área abierta sin reflectores significativos. Coloque de forma segura al menos 3 módulos UWB650 y mida con precisión la distancia física d_Act entre ellos utilizando herramientas de alta precisión como un telémetro láser. Para reducir la interferencia por multitrayecto, la distancia entre los módulos debe ser suficientemente grande (por ejemplo, superior a 30 metros) o la potencia de transmisión de los módulos debe reducirse adecuadamente.

2. Configuración inicial : utilizando una herramienta serial, envíe el comando UWBRFAT+ANTDELAY=0 a los 3 módulos para poner a cero su compensación de retardo de antena.

3. Recopilación de datos : Realice mediciones de distancia bidireccionales entre todos los pares de módulos en secuencia. Por ejemplo, para los módulos 1 y 2, primero haga que el módulo 1 inicie la medición de distancia con el módulo 2, registrando la distancia d21; luego, haga que el módulo 2 inicie la medición de distancia con el módulo 1, registrando la distancia d12. Complete las mediciones para los 3 pares de módulos (6 mediciones en total) y registre los 6 valores de distancia.

4. Calcular valores de retardo : Inicie la herramienta de calibración Qt proporcionada, Antdelay_cal.exe. En la interfaz, introduzca los 6 valores de distancia medidos y la distancia física real medida previamente, d_Act, y haga clic en el botón "Calcular".

5. Parámetros de escritura : La herramienta generará 3 valores de registro ANTDELAY correspondientes a cada módulo. Envíe UWBRFAT+ANTDELAY=Se envía un comando a cada módulo respectivamente a través del puerto serie para escribir los valores de calibración calculados en los módulos.

6. Guardar y verificar : Envíe el comando UWBRFAT+FLASH a cada módulo para guardar permanentemente los nuevos valores de retardo de antena en su memoria flash. Una vez completado el guardado, realice una nueva medición de distancia. La distancia reportada por los módulos debería coincidir con la distancia física real, con un error típico de ±10 cm, lo que indica una calibración exitosa.

El éxito de todo el proceso de calibración se basa fundamentalmente en la precisión de la medición de la distancia física. El algoritmo asume que el valor de referencia de entrada es el valor absoluto. Cualquier error introducido durante la fase de medición física será tratado por el algoritmo como un sesgo sistemático y se incorporará a los valores de retardo de la antena, lo que genera una desviación sistemática en los resultados finales. Por lo tanto, garantizar que la precisión de las mediciones físicas coincida con la precisión requerida por el sistema UWB es una parte crucial del proceso de calibración.

Consideraciones y mejores prácticas de implementación

Este capítulo tiene como objetivo traducir los detalles técnicos mencionados en consejos prácticos para la implementación de módulos UWB650 en entornos reales. El contenido sintetizará la resolución de problemas y las preguntas frecuentes de la documentación oficial para proporcionar una guía práctica de implementación para integradores de sistemas.

Mitigación de factores ambientales: efectos de obstrucción y trayectorias múltiples

El rendimiento de un sistema UWB está estrechamente relacionado con las características físicas del entorno de despliegue.

• La línea de visión (LoS) es crucial : Si bien las señales UWB tienen cierta capacidad de penetración, no pueden atravesar eficazmente materiales de alta densidad como muros de hormigón armado. Cuando las señales encuentran estos obstáculos, se reflejan. Aunque aún se pueda establecer un enlace de comunicación, la mayor longitud del trayecto de la señal reflejada conlleva mayores tiempos de vuelo, lo que introduce errores de medición de distancia significativos. Las placas metálicas u objetos metálicos de gran tamaño absorben especialmente las señales UWB y pueden crear zonas sin señal.

• Análisis del impacto de las obstrucciones comunes :

• Paredes sólidas : Las señales no pueden penetrarlas. Cualquier resultado de medición de distancia obtenido al doblar una esquina se produce por señales reflejadas y los datos no son fiables.

• Paredes de cristal : Tienen un impacto significativo en la precisión de la medición de distancias.

• Postes, árboles, etc .: El grado de impacto depende de la distancia. Cuando los módulos están muy separados (p. ej., 100 metros), una obstrucción en el medio tiene menor impacto. Sin embargo, si la obstrucción se encuentra a menos de 1 metro de cualquiera de las antenas, puede causar una deriva de datos significativa.

• Cartón, tablas de madera : si no son demasiado gruesas (≤5 cm), el impacto en la precisión de la medición de distancia es limitado, pero aún así causarán atenuación de la intensidad de la señal.

• Buenas prácticas de despliegue : En un sistema de posicionamiento, los puntos de anclaje deben instalarse en una posición elevada (recomendadamente a más de 2 metros del suelo) para maximizar la probabilidad de una línea de visión directa entre las etiquetas y los puntos de anclaje, evitando la obstrucción por personas, vehículos o equipos terrestres. Un despliegue UWB exitoso no es solo un problema de ingeniería electrónica, sino también una tarea de ingeniería ambiental de radiofrecuencia que requiere una planificación meticulosa.

Solución de problemas comunes de precisión en la medición de distancias y el posicionamiento

Cuando la precisión del sistema no cumpla con las expectativas, puede solucionar el problema siguiendo estos pasos:

• Precisión de medición de distancia deficiente :

• Comprobación del entorno : Confirme si existen obstrucciones físicas inesperadas entre los módulos o fuentes de interferencia electromagnética fuertes en las cercanías.

• Comprobación de interferencias : Compruebe si hay otros dispositivos UWB que operen en la misma banda de frecuencia (CH5) en las proximidades.

• Comprobación del hardware : Asegúrese de que la antena esté correctamente instalada y conectada de forma segura.

• Verificación de calibración : Confirme que se ha realizado una calibración precisa del retardo de la antena en todos los módulos involucrados en la medición de distancias.

• Precisión de posicionamiento deficiente :

• Verificación de coordenadas : La fuente de error más común son las configuraciones incorrectas de las coordenadas de anclaje. Asegúrese de comprobar repetidamente que los valores medidos de las ubicaciones físicas de despliegue sean totalmente coherentes con los valores escritos en los módulos mediante el comando UWBRFAT+COORDINATE, y que las unidades sean correctas (centímetros).

• Disposición geométrica : Compruebe que el despliegue de los puntos de anclaje se ajuste a las configuraciones geométricas recomendadas (p. ej., triángulo, rectángulo). Una disposición geométrica deficiente (p. ej., todos los puntos de anclaje están aproximadamente en línea recta) puede provocar el efecto de dilución geométrica de la precisión (GDOP), donde pequeños errores de alcance se amplifican, afectando gravemente la precisión final del posicionamiento.

• Altura y coplanaridad : Confirme que todos los anclajes estén desplegados a la altura recomendada. Para aplicaciones de posicionamiento planar 2D, asegúrese de que todos los anclajes se encuentren aproximadamente en el mismo plano horizontal.

• Área de cobertura : Confirme que la etiqueta se encuentra dentro del área de posicionamiento efectiva delimitada por los anclajes. Cuando la etiqueta se mueve fuera del área de cobertura de los anclajes, la precisión del posicionamiento se degrada rápidamente.
