Programa de aplicación de salud deportiva ANT+

El protocolo ANT+ se usa ampliamente en los campos deportivo, médico y de salud debido a su bajo consumo de energía y su conveniente construcción de red. El módulo de salud deportiva ANT+ está desarrollado para que los usuarios construyan cómodamente el sistema de salud deportiva ANT+.

Este módulo está integrado con el protocolo ANT+, que puede integrarse fácilmente en equipos de salud deportiva para admitir la función ANT+. Este módulo puede comunicarse con equipos ANT+ estándar para facilitar a los usuarios establecer un sistema inalámbrico de monitoreo de salud deportiva.

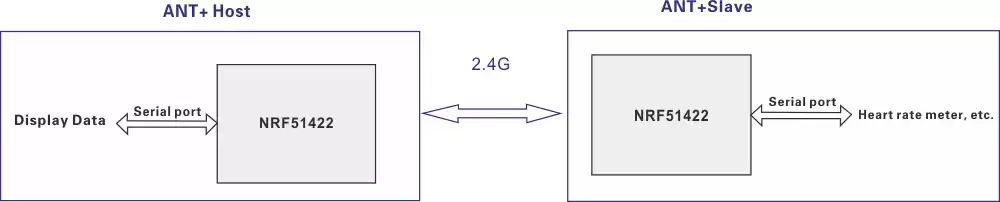

El usuario puede transmitir datos de movimiento al módulo a través del puerto serie y el módulo transmite automáticamente los datos a través del protocolo ANT+. Al mismo tiempo, el módulo puede recibir la señal ANT+ y transmitirla al dispositivo a través del puerto serie. Por lo tanto, el módulo se puede aplicar al lado maestro o esclavo del dispositivo ANT+.

Este módulo inalámbrico se basa en el microordenador de un solo chip NRF51422. NRF51422 es un transceptor inalámbrico de 2,4G integrado de bajo consumo de energía y un chip SOC de núcleo Cortex-M0 de 32 bits. El transceptor inalámbrico 2.4G es responsable de recibir y enviar señales inalámbricas en la capa física, y el núcleo M0 es responsable de encapsular y analizar el protocolo ANT+ en la capa de protocolo.

Este módulo tiene las características de bajo consumo de energía, tamaño pequeño, estructura simple y uso conveniente.

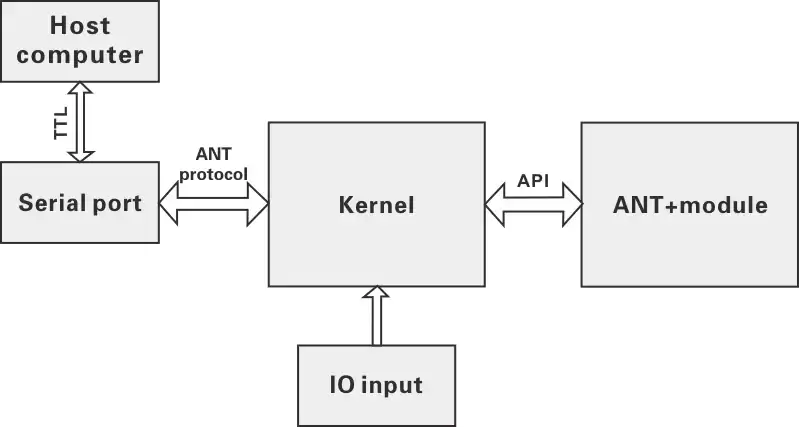

El software del módulo de salud deportiva ANT+ consta de 3 módulos: módulo ANT+, módulo de puerto serie y módulo de entrada IO. Su marco se muestra en la siguiente figura:

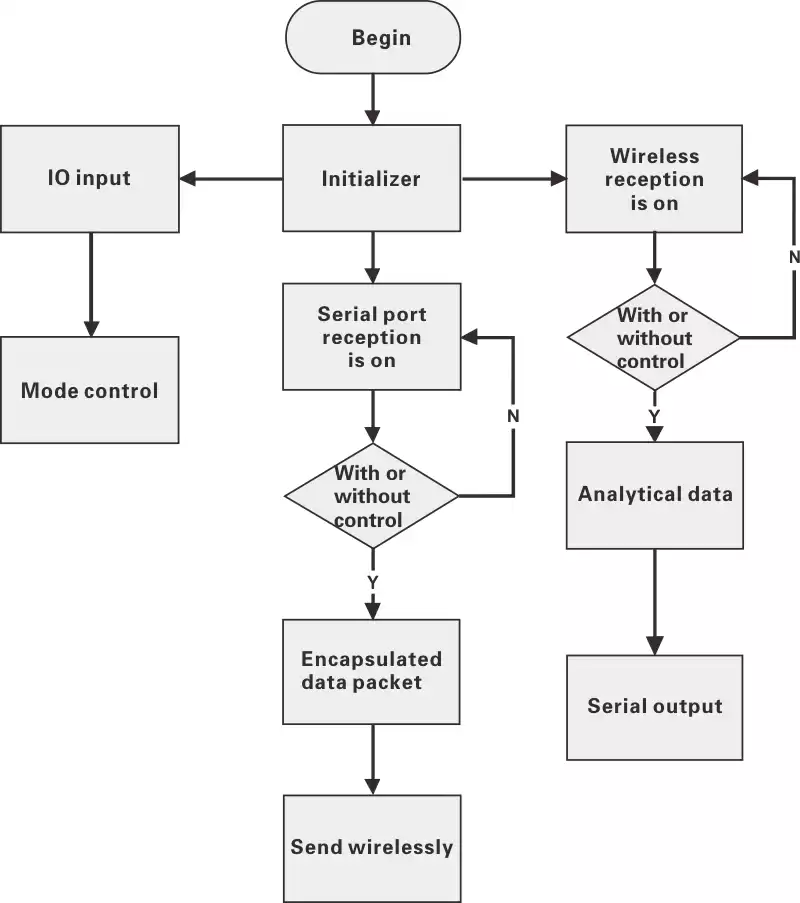

Diagrama de flujo del sistema

Después de inicializar el módulo, el puerto serie y la conexión inalámbrica comienzan a monitorear los datos. Cuando detecta que hay entrada de datos en el puerto serie, los datos de entrada del puerto serie se envían de acuerdo con el protocolo ANT+; cuando se recibe la señal inalámbrica, los datos válidos se analizan desde el protocolo ANT+ y se envían a través del puerto serie.

El protocolo ANT+ tiene las ventajas de flexibilidad y bajo consumo de energía en muchas aplicaciones inalámbricas. Los ingenieros pueden crear más fácilmente soluciones inalámbricas altamente flexibles y de bajo consumo para lograr aplicaciones de baja velocidad de datos, como sensores inalámbricos.
