¿Cuánto sabes sobre LoRa1262 y 1268? Una guía de selección detallada para ayudarle a obtener más información

LoRa1262 y LoRa1268 son módulos de RF inalámbricos de potencia ultrabaja diseñados con los chips SX1262 y SX1268X  de Semtech . Admiten tanto la modulación (G)FSK como la modulación LoRa. La modulación LoRa amplía significativamente el alcance de la comunicación, lo que la hace adecuada para diversas aplicaciones de comunicación inalámbrica de IoT de corto alcance. Presentan un tamaño pequeño, bajo consumo de energía, larga distancia de transmisión y una fuerte capacidad antiinterferente.

Cristales industriales y bandas de frecuencia soportadas.

Tanto el SX1262 como el SX1268 utilizan cristales de alta precisión de grado industrial. Pueden activar el microcontrolador de forma cronometrada mientras opera a baja potencia. El interruptor de antena del módulo está integrado y controlado internamente por el chip, lo que ahorra recursos externos de MCU. Con un tamaño compacto y una potencia de salida de 22 dBm, ofrecen ventajas significativas en aplicaciones de IoT y alimentadas por baterías.

SX1262 admite bandas de frecuencia en el rango de 868MHz (personalizable de 150MHz a 960MHz)

SX1268 admite bandas de frecuencia en el rango de 433/490MHz (personalizable de 410MHz a 810MHz)

Según la tabla anterior, se puede ver que el módulo de rf inalámbrico LoRa1262 está equipado con un oscilador de cristal TCXO con temperatura compensada de 0,5 ppm, adecuado para aplicaciones que requieren una precisión extremadamente alta, como estaciones base de comunicación e instrumentos de precisión. LoRa1262 ha pasado las certificaciones CE y FCC para las bandas de frecuencia de 868 MHz y 915 MHz, cumpliendo con los requisitos reglamentarios para dispositivos inalámbricos en mercados extranjeros.

Características de SX1262 y SX1268

Tamaño pequeño

El chip RF mide 4 mm x 4 mm, que es un 45 % más pequeño en comparación con los circuitos integrados de la serie SX127x.

Bajo consumo de energía de recepción

El consumo de energía de recepción de RF es de 4,8 mA, que se reduce a más de la mitad en comparación con la corriente de recepción de 10 mA de la serie SX127x.

Alta sensibilidad del receptor

Con una sensibilidad máxima de -148 dBm, mejora significativamente el alcance de comunicación.

Alta velocidad de datos

En modo LoRa, la velocidad de datos máxima alcanzable es de 62,5 kb/s con diferentes factores de dispersión, y en modo GFSK, admite hasta 300 kbps, programables por el usuario. Alta Potencia de Salida: Capaz de alcanzar una potencia de salida máxima de +22dBm, programable por el usuario.

Despertador selectivo

Admite el reconocimiento de direcciones de hardware, lo que permite la funcionalidad de activación selectiva del módulo.

Bajo consumo de energía

Durante el modo de suspensión, el consumo mínimo de energía es tan bajo como 160 nA.

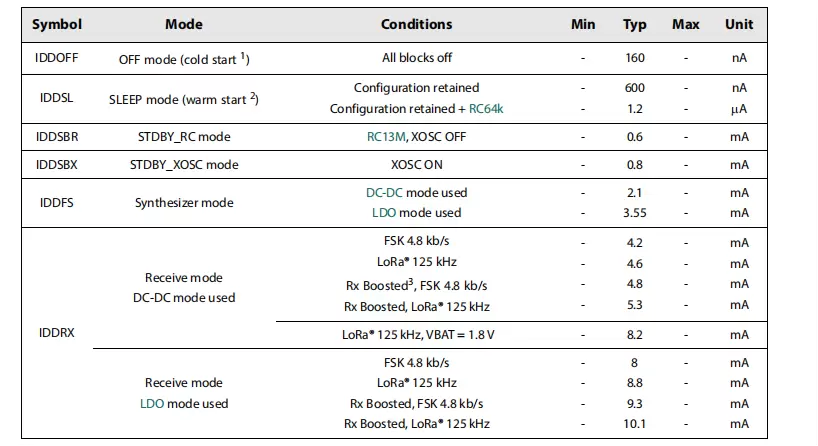

El gráfico anterior muestra el consumo actual del módulo de rf inalámbrico LoRa1262/1268 , indicando dos modos de administración de energía: LDO y DC-DC.

En el modo DC-DC, el consumo mínimo de corriente durante la modulación FSK con transmisión de datos de 4,8 kb/s es de 4,2 mA. Para la modulación LoRa con un ancho de banda de señal de 125 kHz y un voltaje de 1,8 V, la corriente de recepción es de 8,2 mA. En el modo Boosted, hay una ligera variación en la corriente tanto para la modulación LoRa como para la FSK.

De manera similar, en el modo LDO, la corriente de recepción mínima se observa durante la modulación FSK, y en el modo Boosted con modulación LoRa y un ancho de banda de señal de 125 kHz, la corriente de recepción es de 10,1 mA.

Se puede concluir que la característica clave del módulo de rf inalámbrico LoRa1262 y LoRa1268 es el bajo consumo de energía, con una corriente de recepción mínima de 4,2 mA. Son adecuados para aplicaciones de baja potencia. Además, estos módulos pueden equiparse con osciladores de cristal con temperatura compensada de grado industrial, cumpliendo con los requisitos de aplicaciones industriales de alta precisión.

Esperamos que el análisis comparativo anterior sea útil. Para obtener más información, consulte la hoja de especificaciones del producto o contáctenos directamente: https://www.nicerf.cn.
