LN610: Módulo RF de nodo LoRaWAN de tamaño pequeño de 100 mW

El LN610 es el módulo de nodo LoRaWAN. Los LG1301-PF y LG1301-SE son puertas de enlace LoRaWAN. El LN610 funciona con el LG1301 para construir un sistema LoRaWAN. Este sistema LoRaWAN integra el protocolo LoRAWAN V1.0 y es compatible con la clase C.
Al ingresar datos al LN610, este los transmite al LG1301. Al recibirlos del LG1301, el LN610 los envía a la interfaz en serie. Toda la comunicación inalámbrica cumple con el protocolo LoRaWAN.
Tanto el LG1301-PF como el LG1301-SE pueden funcionar con LN610. Los detalles de estas dos puertas de enlace se refieren a la hoja de datos de la puerta de enlace.

Contáctenos

DESCARGAR

★ Nota: los siguientes parámetros son VCC = 3,3, con instrumentación de prueba de eje de cobre de 50 ohmios.

Parámetro	Mínimo	Típico	Máximo	Unidad	Condición
Condiciones de trabajo
Rango de voltaje de trabajo	1.8	3.3	3.6	V
Voltaje de temperatura	-40		85	°C
Consumo actual
Recibiendo corriente		18		mamá	@Vcc=3.3v
Corriente de transmisión	100	110	120	mamá	Vcc=3,3v,Tx=20dBm
Corriente de sueño		<2	3	uA	CS Active H
Parámetro de RF
Potencia TX	4	18	20	dBm
Sensibilidad de recepción	-131	-132	-133	dBm	@Ancho de banda = 125 kHz, frecuencia de corte = 10
Radiaciones del segundo armónico		-45		dBm
Radiaciones ^del 3er armónico		-50		dBm

Interfaz	Uart
Potencia de salida	100 mW

Características del módulo RF de nodo LoRaWAN LN610

Diagrama de bloques del módulo de nodo de puerta de enlace LoRaWan LN610

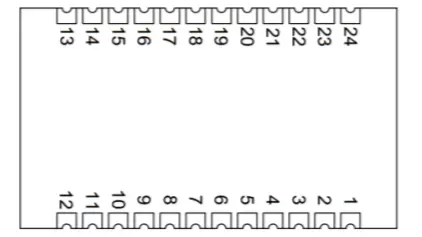

Pines del módulo RF del nodo LoRaWAN LN610

Alfiler	Nombre del pin	Tipo	Descripción
1	PA0	E/S	Reservado
2	PA1	E/S	Reservado
3	PA2/TXLED	Producción	El LED parpadea cuando el transmisor está activo y bajo.
4	PA3/RXLED	Producción	El LED parpadea cuando se reciben datos, activo bajo
5	PA8	E/S	Reservado
6	+3,3 V	Potencia (VCC)	Fuente de alimentación (voltaje típico)
7	Tierra	Alimentación (GND)	Suelo
8	REINICIAR	Aporte	Reiniciar el módulo
9	PA13/SWDIO	E/S	Reservado para la actualización del firmware de fábrica
10	PA14/SWCLK	E/S	Reservado para la actualización del firmware de fábrica
11	CAROLINA DEL NORTE
12	CAROLINA DEL NORTE
13	HORMIGA	Antena	Conectar con antena coaxial de 50 ohmios
14	Tierra	Alimentación (GND)	Suelo
15	Tierra	Alimentación (GND)	Suelo
16	PB8	E/S	Reservado
17	PB6	E/S	Reservado
18	PB7	E/S	Reservado
19	PB1/CS	Aporte	0: modo de trabajo, 1: dormir
20	PB2/SET	Aporte	0: modo de configuración, 1: funcionamiento normal
21	PA10/RXD	Aporte	RXD de este módulo,
22	PA9/TXD	Producción	TXD de este módulo
23	Tierra	Alimentación (GND)	Suelo
24	+3,3 V	Potencia (VCC)	Fuente de alimentación (voltaje típico)

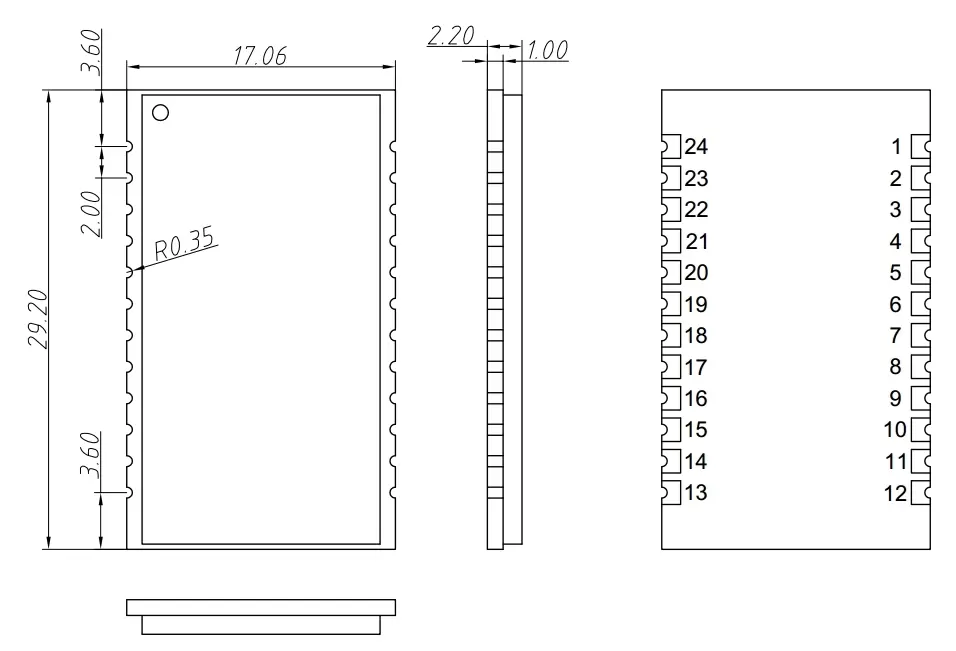

Dimensiones mecánicas del módulo de nodo de puerta de enlace LoRaWan LN610
