  • LN610-X1 es un módulo de nodo LoRaWAN. LG1301-PF/LG1301-SE son puertas de enlace LoRaWAN. LN610-X1 puede funcionar con LG1301 para construir un sistema LoRaWAN si tiene firmware interno.
  • LN610-X1 es un módulo de hardware. Tiene una MCU en su interior pero no tiene firmware implementado. Si se implementa el firmware, se puede admitir la siguiente característica y LG1301-PF o LG1301-SE pueden funcionar con LN610-X1. El detalle de estas dos puertas de enlace se refiere a la hoja de datos de la puerta de enlace.

Nota: No hay LDO a bordo, la fuente de alimentación debe ser: 1,8 –3,6 V. Se sugiere 3,3 V.

Los siguientes parámetros son VCC = 3,3 V, con instrumentación de prueba de eje de cobre de 50 ohmios.

Parámetro mín. tipo  máx. Unir Condición
Condiciones de trabajo
Rango de voltaje de trabajo 1.8 3.3 3.6 V
voltaje de temperatura -40   85
Consumo actual
Recibiendo corriente   18   mamá @Vcc=3,3V
Transmitiendo corriente 110 120 130 mamá Vcc = 3,3 V, Tx = 20 dBm
Dormir actual   < 2 3 ua CS activo H
Parámetro de radiofrecuencia
Potencia de transmisión 4 18 20 dBm
Recepción de sensibilidad -131 -132 -133 dBm @BW=125KHz, SF=10
2da radaciones armónicas   -45   dBm
 3ra  Radiaciones armónicas   -50   dBm
Potencia de salida 100mW

Características del módulo RF de nodo LoRaWAN LN610-X1

  • Protocolo LoRaWAN compatible
  • Comunicación de 8 canales simultáneamente.
  • OTAA y ABP
  • Largo alcance y tamaño pequeño
  • ADR
  • EU433M / EU868M / KR920M / AS923M / CN780M/ CN470M / US915M / AS915M



Aplicación del módulo RF de nodo LoRaWAN LN610-X1

  • ciudad inteligente
  • Medición inteligente (medidor de agua, electricidad, gas)
  • Monitoreo Agrícola
  • control de riego
  • Internet de las cosas (IoT)
  • M2M
  • Sensores inalámbricos
  • Sistemas inalámbricos de alarma y seguridad

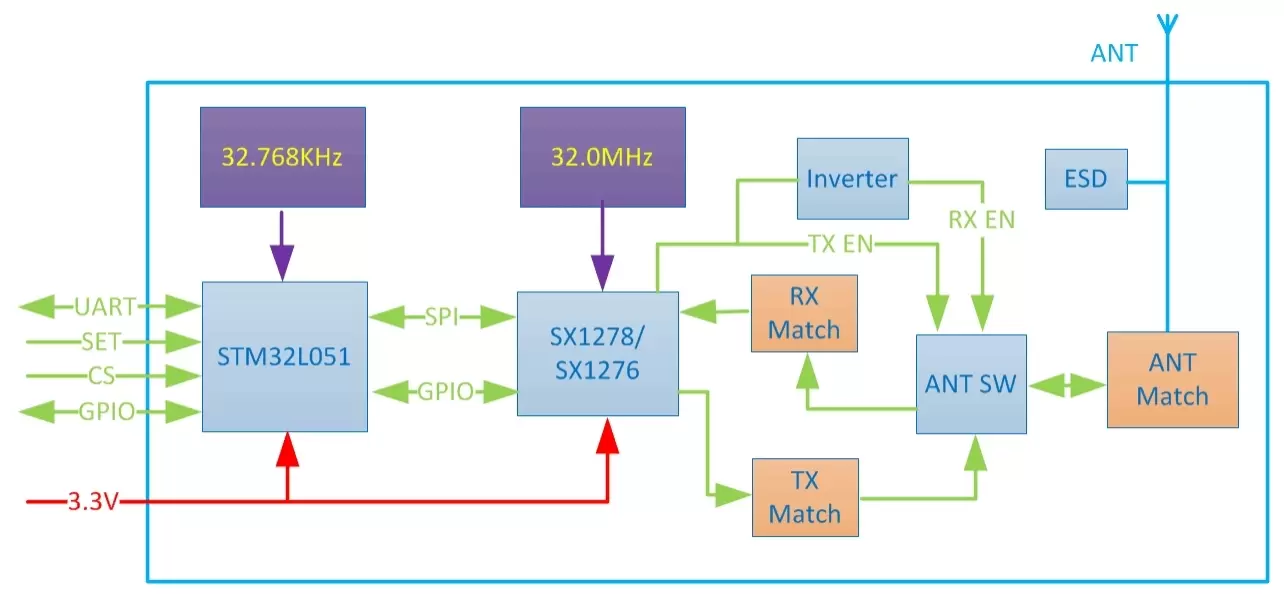

Diagrama de bloques interno del módulo RF del nodo LoRaWAN LN610-X1

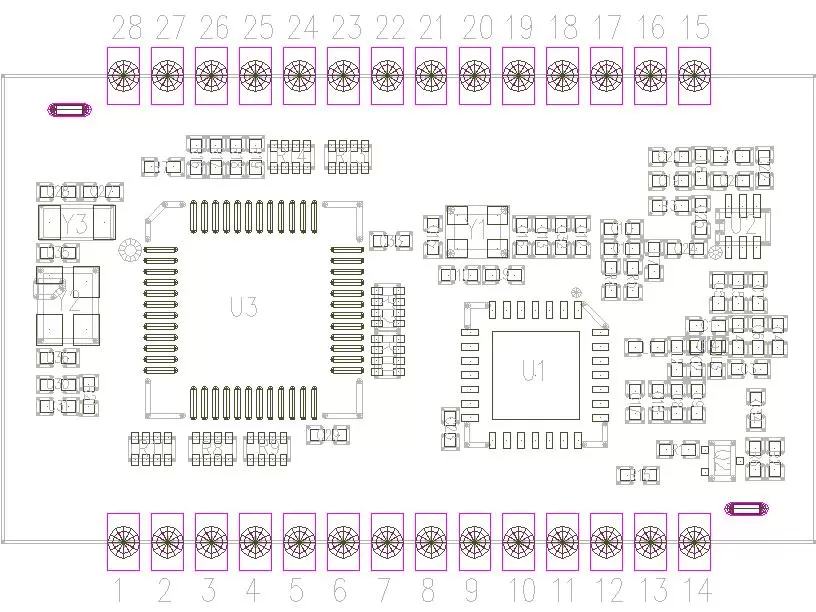

Pines del módulo RF del nodo LoRaWAN LN610-X1

Alfiler Nombre del PIN Tipo Descripción
1 CTS2 E/S UART2_CTS/GPIO
2 RTS2 E/S UART2_RTS/GPIO
3 TXD2 E/S UART2_TXD/GPIO
4 RXD2 E/S UART2_RXD/GPIO
5 NSS E/S SPI1_NSS/GPIO
6 SCK E/S SPI1_SCK/GPIO
7 miso E/S SPI1_MISO/GPIO
8 MOSI E/S SPI1_MOSI/GPIO
9 PB0 E/S GPIO
10 PB1 E/S GPIO
11 PB2 E/S GPIO
12 TXD3 E/S UART3_TXD/GPIO
13 RXD3 E/S UART3_RXD/GPIO
14、16、27 Tierra Tierra Suelo
15 HORMIGA Antena Conectar con antena coaxial de 50 ohmios.
17 RTS1 E/S USART1_RTS/GPIO
18 CTS1 E/S USART1_CTS/GPIO
19 SWDIO E/S Descarga/depuración de firmware
20 SWCLK E/S Descarga/depuración de firmware
21 RX1 E/S USART1_RXD1/GPIO
22 TX1 E/S USART1_TXD1/GPIO
23 SCL1 E/S I2C1_SCL/GPIO
24 SDA1 E/S I2C1_SDA/GPIO
25 PC13 E/S GPIO
26 REINICIAR Aporte Reinicio de MCU
28 VCC Energía (CCV) Fuente de alimentación (voltaje típico)

Altura máxima: 2,7 mm

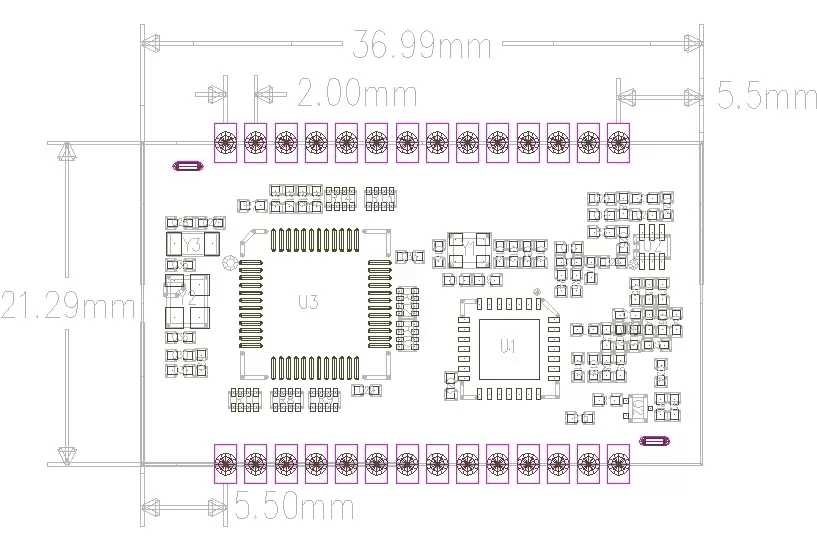

Dimensiones mecánicas del módulo RF del nodo LoRaWAN LN610-X1

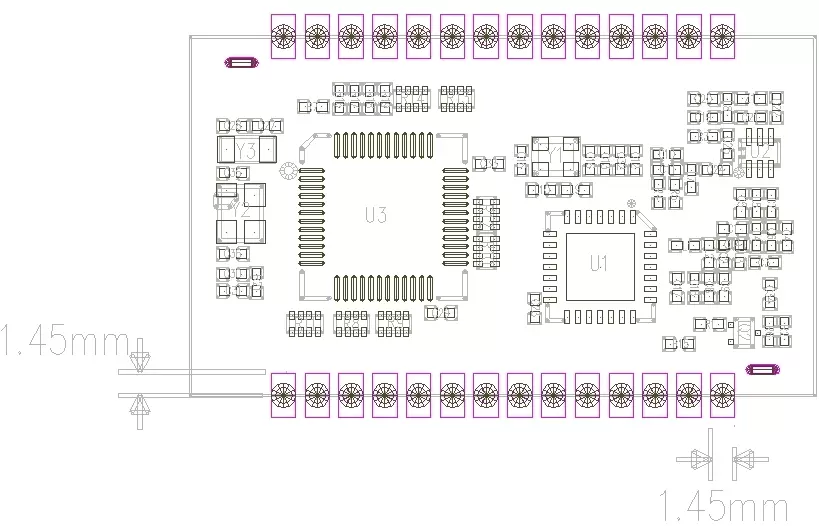

Dimensiones mecánicas del LN610-X1
