LoRaWan1302: Módulo de puerta de enlace LoRaWan de alta potencia SX1302

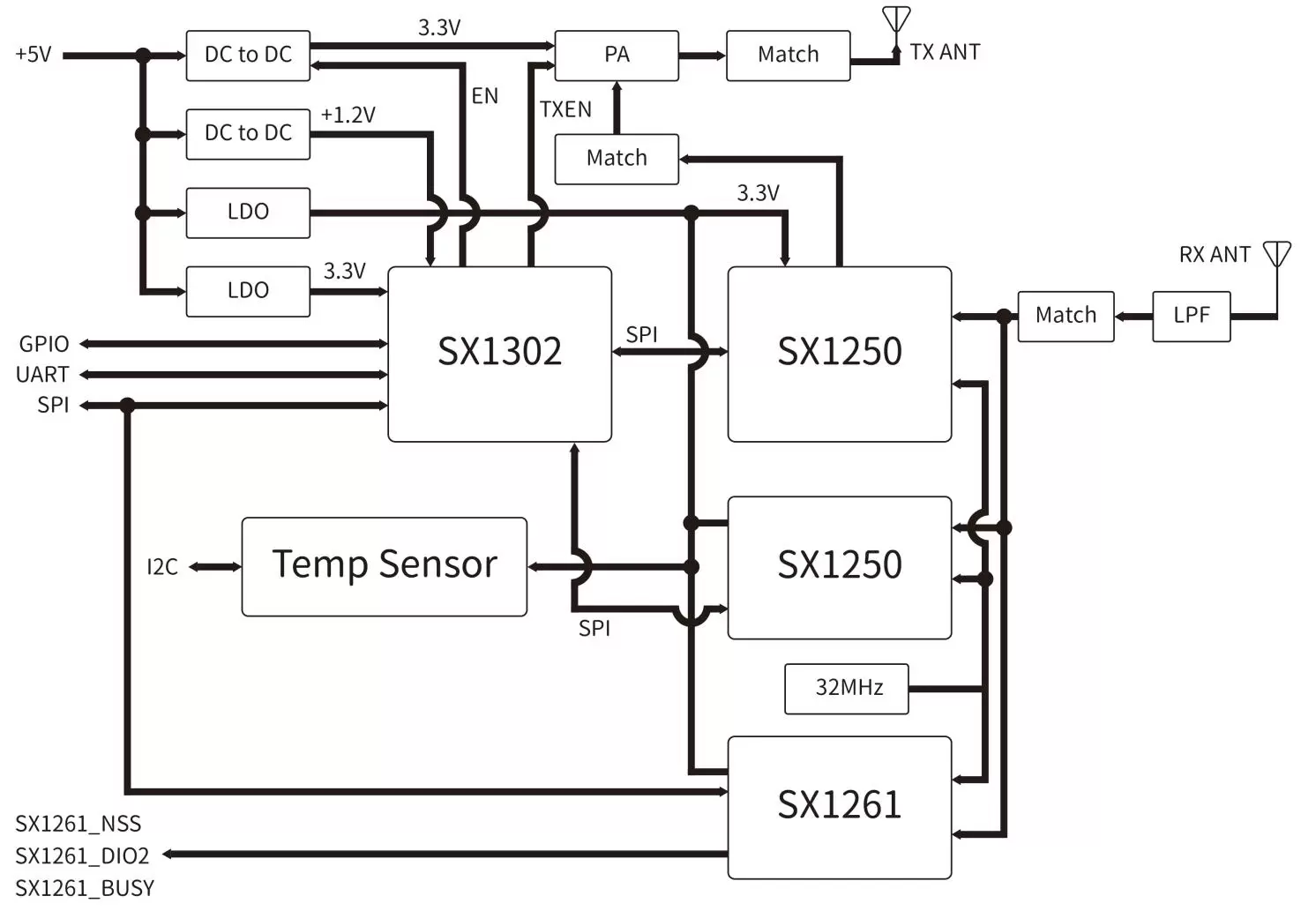

- LoRaWan1302 es un módulo de puerta de enlace LoRaWan front-end desarrollado por NiceRF. Ofrece alta potencia, tamaño compacto e interfaz SPI. El módulo adopta el esquema de chips SX1302 y SX1250 y está diseñado según el estándar oficial de Semtech. Incorpora un oscilador de cristal TCXO y un sensor de temperatura. Admite varias bandas de frecuencia de 433/470/868/915 MHz, y también permite personalizar otras frecuencias específicas.
- LoRaWan1302 es un transceptor con antenas duales, que separa la antena transmisora de la antena receptora.
- El módulo de puerta de enlace LoRaWan está diseñado con una potencia de salida de 1,5 W, un tamaño pequeño integrado y un sensor de temperatura.
- Los módulos LoRaWan1302 se producen y prueban estrictamente mediante un proceso sin plomo, que cumple con los estándares RoHS y REACH.
| Parámetro | Mínimo | Típico. | Máximo | Unidad | Condición | |
| Condiciones de trabajo | ||||||
| Rango de voltaje de trabajo | 4 | 5.0 | 5.5 | V | ||
| Voltaje de temperatura | -40 | 85 | °C | |||
| Consumo actual | ||||||
| Recibiendo corriente | <40 | mamá | @9 canales todos abiertos | |||
| Corriente de transmisión | <2000 | mamá | @32dBm | |||
| Parámetro | ||||||
| Rango de frecuencia | 340 | megahercio | ||||
| 860.75 | 868.3 | 874.5 | megahercio | @868 MHz | ||
| 902 | 915 | 928 | megahercio | @915 MHz | ||
| Rango de potencia de salida | 14 | 32 | dBm | @868 MHz | ||
| Sensibilidad de recepción | -134 | dBm | @SF=10,,Ancho de banda=125 kHz | |||
| Chip | SX1302 |
| Interfaz | SPI |
| Frecuencia | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Potencia de salida | 1,5 W |
Características del módulo de puerta de enlace LoRaWan SX1302 LoRaWan1302
- Tecnología de módulo de largo alcance LoRa
- Dúplex completo
- Recibir paquetes LoRa simultáneamente
- Frontal de radio digital dual Tx y Rx
- Adaptación dinámica de la velocidad de datos (ADR)
- Factor de expansión Multi LoRa
- Máximo 10 canales
- 8 canales LoRa Multi SF (SF7 a SF12 con ancho de banda de 125 kHz)
- 1 canal LoRa (ancho de banda 125/250/500 kHz)
- 1 canal FSK
Aplicación del módulo de puerta de enlace LoRaWan SX1302 LoRaWan1302
- Ciudad inteligente
- Medición inteligente (medidor de agua, electricidad y gas)
- Monitoreo Agrícola
- Control de riego
- Internet de las cosas (IoT)
- Máquina a máquina
- Sensores inalámbricos
- Sistemas de alarma y seguridad inalámbricos

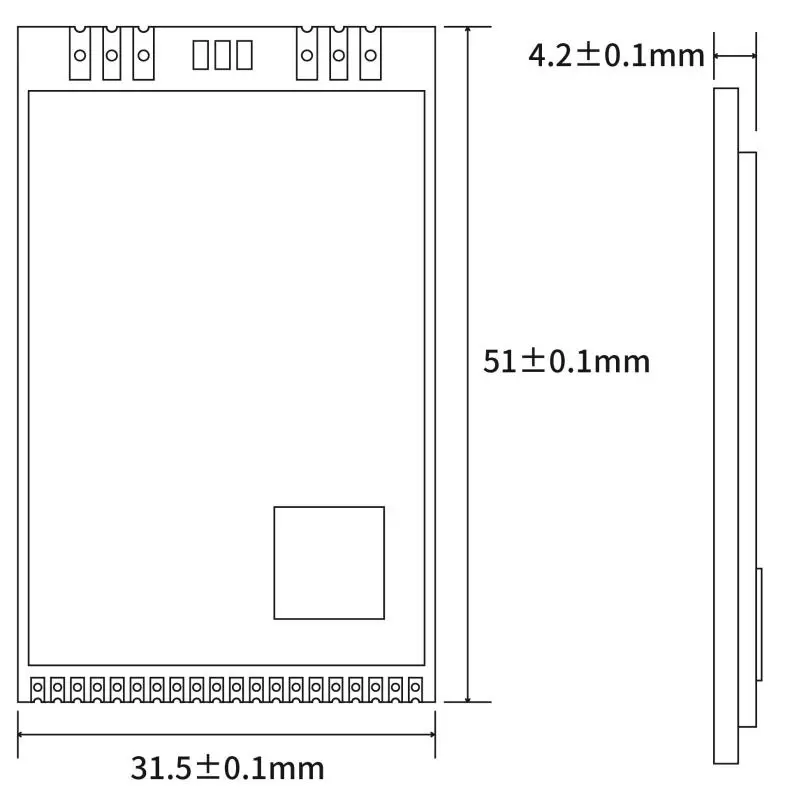

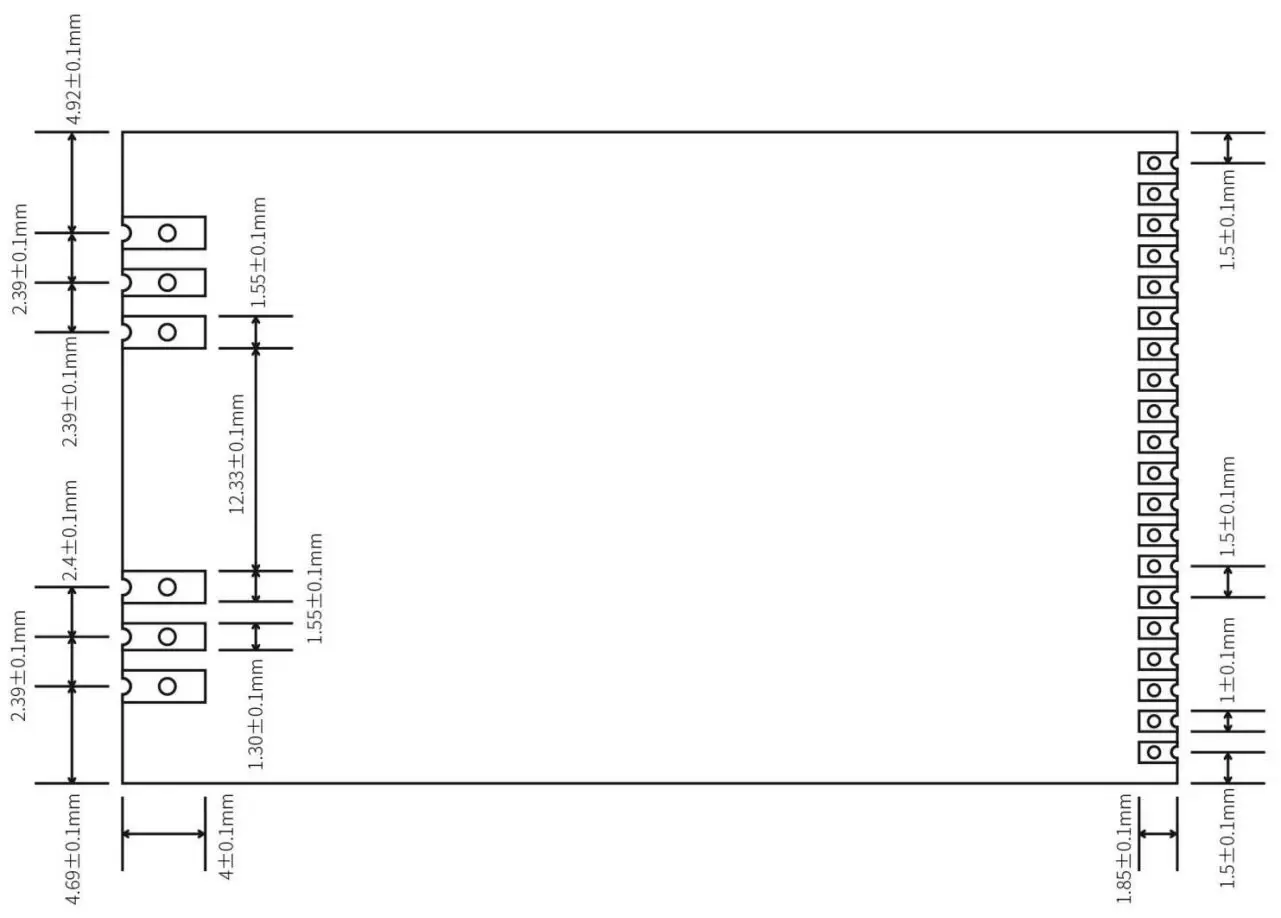

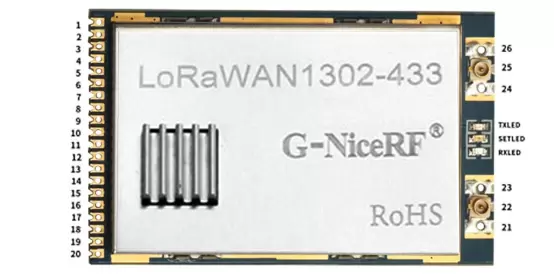

| Alfiler | Definición | Tipo | Descripción |
| 1 | VCC | Potencia (VCC) | Fuente de alimentación |
| 2 | VCC | Potencia (VCC) | Fuente de alimentación |
| 3 | Tierra | Alimentación (GND) | Suelo |
| 4 | SX1261_DIO1 | Entrada/Salida | DIO1 de SX1261 |
| 5 | GPIO6 | Entrada/Salida | GPIO de SX1302 |
| 6 | SX1302_UART_TX | Entrada/Salida | UART TXD de SX1302 |
| 7 | SX1302_UART_RX | Aporte | UART TXD de SX1302 |
| 8 | CSN_HOST | Producción | CSN de SX1302 |
| 9 | HOST_MISO | Aporte | MISO de SX1302 |
| 10 | HOST_MOSI | Aporte | MOSI de SX1302 |
| 11 | HOST_SCK | Aporte | SCK de SX1302 (reloj máximo de 10 MHz) |
| 12 | Tierra | Alimentación (GND) | Suelo |
| 13 | SX1302_RESET | Aporte | Reinicio de SX1302 |
| 14 | PPS | Producción | PPS de SX1302 |
| 15 | SX1261_DIO2 | Producción | DIO2 de SX1261 |
| 16 | SX1261_NSS | Aporte | NSS de SX1261 |
| 17 | SX1261_OCUPADO | Producción | OCUPADO de SX1261 |
| 18 | I2C_SCL | Aporte | SCL de STTS751 |
| 19 | I2C_SDA | Entrada/Salida | SDA de STTS751 |
| 20, 21, 23, 24, 26 | Tierra | Alimentación (GND) | Suelo |
| 22 | RXANT | Aporte | conectar antena de 50 ohmios |
| 25 | TXANT | Producción | conectar antena de 50 ohmios |
