LoRaWan1301: Módulo de puerta de enlace LoRaWan integrado de tamaño pequeño SX1301

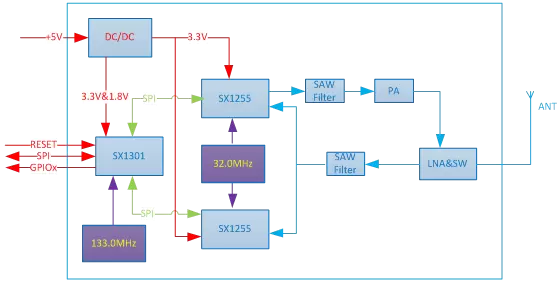

- LoRaWan1301 es un módulo de puerta de enlace LoRaWan SX1301 front-end lanzado por NiceRF. Su pequeño tamaño e interfaz SPI son sus principales características. El módulo adopta el esquema de chips SX1301, SX1255/SX1257 y está diseñado según el estándar oficial de Semtech. Su oscilador de cristal TCXO integrado admite varias bandas de frecuencia de 433/470/868/915 MHz, y también permite personalizar otras frecuencias específicas.
- El módulo de puerta de enlace LoRaWan LoRaWan1301 se produce y prueba estrictamente mediante un proceso sin plomo, que cumple con los estándares RoHS y REACH.
| Parámetro | Mínimo | Típico. | Máximo | Unidad | Condición | |
| Condiciones de trabajo | ||||||
| Rango de voltaje de trabajo | 2.9 | 5.0 | 5.5 | V | ||
| Voltaje de temperatura | -40 | 85 | °C | |||
| Consumo actual | ||||||
| Recibiendo corriente | <340 | mamá | @9 canales todos abiertos | |||
| Corriente de transmisión | <480 | mamá | @24dBm | |||
| Corriente de sueño | <35 | mamá | ||||
| Parámetro | ||||||
| Rango de frecuencia | 429 | 433 | 440 | megahercio | @433 MHz | |
| 470 | 480 | 490 | megahercio | @470 MHz | ||
| 860.75 | 868.3 | 874.5 | megahercio | @868 MHz | ||
| 902 | 915 | 928 | megahercio | @915 MHz | ||
| Potencia de salida | 0 | 24 | dBm | |||
| Sensibilidad de recepción | -133 | dBm | @SF=10,,Ancho de banda=125 kHz | |||
| Interfaz | SPI |
| Chip | SX1301 |
| Frecuencia | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Potencia de salida | 250 mW |
Características del módulo de puerta de enlace LoRaWan SX1301 LoRaWan1301
- Tecnología de módulo de largo alcance LoRa
- Half-duplex
- Recibir paquetes LoRa simultáneamente
- Frontal de radio digital dual Tx y Rx
- Adaptación dinámica de la velocidad de datos (ADR)
- Factor de expansión Multi LoRa
- Máximo 10 canales
- 8 canales LoRa Multi SF (SF7 a SF12 con ancho de banda de 125 kHz)
- 1 canal LoRa (ancho de banda 125/250/500 kHz)
- 1 canal FSK
Aplicación del módulo de puerta de enlace LoRaWan SX1301 LoRaWan1301
- Ciudad inteligente
- Medición inteligente (medidor de agua, electricidad y gas)
- Monitoreo Agrícola
- Control de riego
- Internet de las cosas (IoT)
- Máquina a máquina
- Sensores inalámbricos
- Sistemas de alarma y seguridad inalámbricos

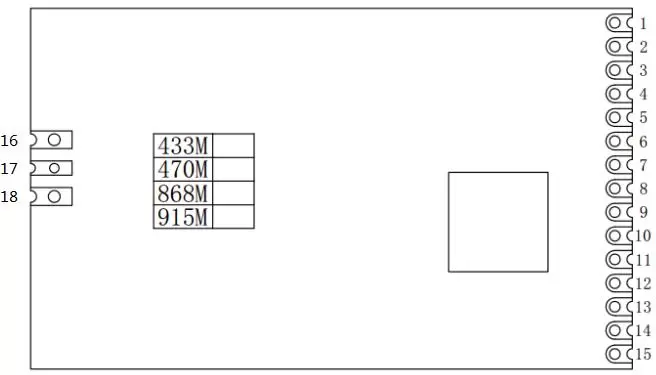

| Alfiler | Definición | Tipo | Descripción |
| 1 | +5 V | Potencia (VCC) | Fuente de alimentación |
| 2 | GPIO4 | Entrada/Salida |
GPIO de SX1301 |
| 3 | GPIO3 | Entrada/Salida | |
| 4 | GPIO2 | Entrada/Salida | |
| 5 | GPIO1 | Entrada/Salida | |
| 6 | GPIO0 | Entrada/Salida | |
| 7 | SCK | Aporte | SCK de SX1301 (reloj máximo de 10 MHz) |
| 8 | MISO | Producción | MISO de SX1301 |
| 9 | MOSI | Aporte | MOSI de SX1301 |
| 10 | GPS_IN | Aporte | GPS_IN de SX1301 |
| 11 | CSN | Aporte | CSN de SX1301 |
| 12 | Tierra | Alimentación (GND) | Suelo |
| 13 | REINICIAR | Aporte | Reinicio de SX1301 |
| 14 | Tierra | Alimentación (GND) | Suelo |
| 15 | CAROLINA DEL NORTE | Reservado | |
| 16 | Tierra | GND de la antena | |
| 17 | Antena | Antena | |
| 18 | Tierra | GND de la antena |
