LG1301-SE: Módulo RF de puerta de enlace LoRaWAN SX1301

LG1301-SE es la puerta de enlace LoRaWAN. Funciona únicamente con el nodo LoRaWAN LN610. Integra el protocolo LoRaWAN estándar V1.0 Clase C.
Cuando el LG1301-SE recibe datos del LN610, envía los datos RF y la dirección del dispositivo del LN610 a la interfaz serial. Si se introducen datos seriales con la dirección del dispositivo del LN610 de destino en el LG1301-SE, se envían los datos seriales al LN610 de destino.
Toda la comunicación inalámbrica cumple con el protocolo LoRaWAN. Es fácil construir una red LoRaWAN sin necesidad de conocer su funcionamiento.

Contáctenos

DESCARGAR

★ Nota: los siguientes parámetros son VCC = 3,3, con instrumentación de prueba de eje de cobre de 50 ohmios.

Características del Gateway LoRaWAN LG1301-SE

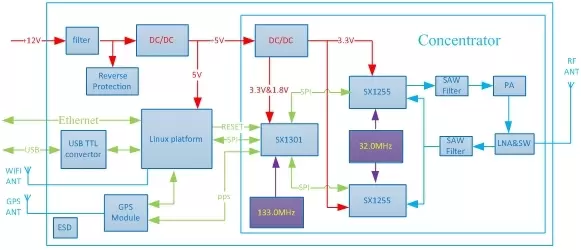

Diagrama de bloques del módulo de puerta de enlace LoRaWan LG1301-SE

Definición de interfaz del módulo de puerta de enlace LoRaWan LG1301-SE

No.	Definición	Descripción
1	COLOCAR	Presione para ingresar/salir del modo de configuración
2	Entrada de energía	Entrada de voltaje DC 5~30V
3	Interfaz de datos	Interfaz TTL o RS232, RS485 Tres opciones
4	Micro USB	Configuración de parámetros del sistema
5	LED de encendido	LED verde, indicación de encendido
6	LED para Tx/Rx	El LED rojo parpadea una vez cuando se recibe un paquete y el LED azul parpadea una vez cuando se recibe un paquete y se verifica correctamente.
7	LED de estado	La luz se enciende en el modo de configuración y parpadea una vez por segundo en el modo normal.
8	Antena	Conectado con 50 Antenas

Definición de interfaz de datos
No.	Definición	Tipo	Descripción
1	+3,3 V	Potencia (VCC)	Entrada de CC 5~30 V
2	Tierra	Alimentación (GND)	Suelo
3	TXD	Producción	Conectado con el RXD del dispositivo externo
4	RXD	Aporte	Conectado con el TXD del dispositivo externo

Dimensiones mecánicas del módulo de puerta de enlace LoRaWan LG1301-SE
