LG1301-PF: Módulo RF transmisor y receptor de puerta de enlace LoRaWAN

LG1301-PF es la puerta de enlace LoRaWAN. Puede funcionar con cualquier nodo LoRaWAN que cumpla con el protocolo estándar LoRaWAN V1.0.
La puerta de enlace utiliza la plataforma Linux como host. Consiste principalmente en un concentrador, un módulo GPS, WIFI y Ethernet. El módulo GPS envía tramas NMEA que contienen datos de coordenadas geográficas y de tiempo al host. El módulo GPS también envía un pulso al sx1301 por segundo.
La puerta de enlace recibe los datos de RF de los nodos y los envía al servidor. También recibe datos del servidor y los transmite a los nodos. La puerta de enlace se conecta al servidor a través de Ethernet o WiFi.

Contáctenos

DESCARGAR

Características de la puerta de enlace LoRaWAN LG1301-PF

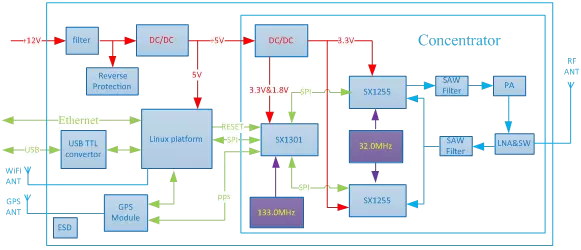

Diagrama de bloques de la puerta de enlace LoRaWAN LG1301-PF

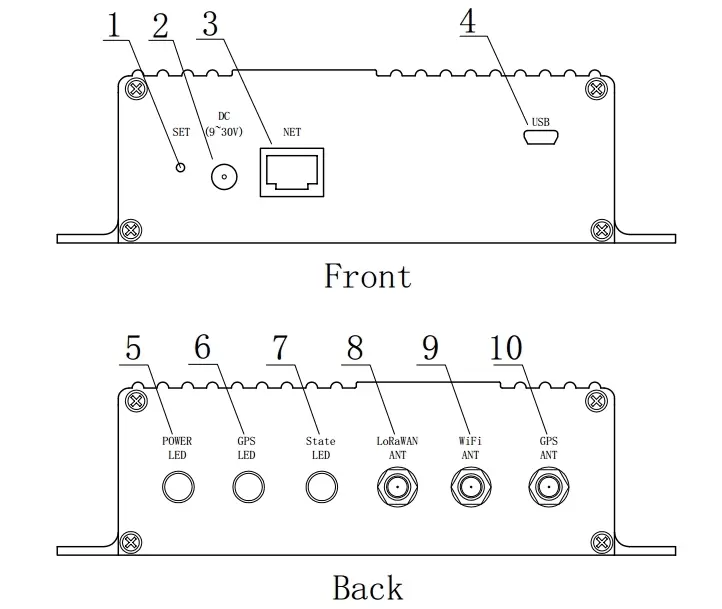

Pines de la puerta de enlace LoRaWAN LG1301-PF

No.	Definición	Descripción
1	COLOCAR	Presione para ingresar/salir del modo de configuración
2	Entrada de energía	9~30V
3	RJ45	Conéctate a internet
4	microusb	Conéctese a la PC para la configuración
5	LED de encendido	LED verde, indicación de encendido.
6	LED GPS	LED verde, indicación de que el módulo GPS está funcionando.
7	LED de estado	Se enciende en el modo de configuración y parpadea una vez por segundo en el modo normal
8	HORMIGA LoRaWAN	Conectado con antena para radio lora RF.
9	WiFi hormiga	Conectado con Antena para WiFi.
10	GPS HORMIGA	Conectado con antena para módulo GPS.

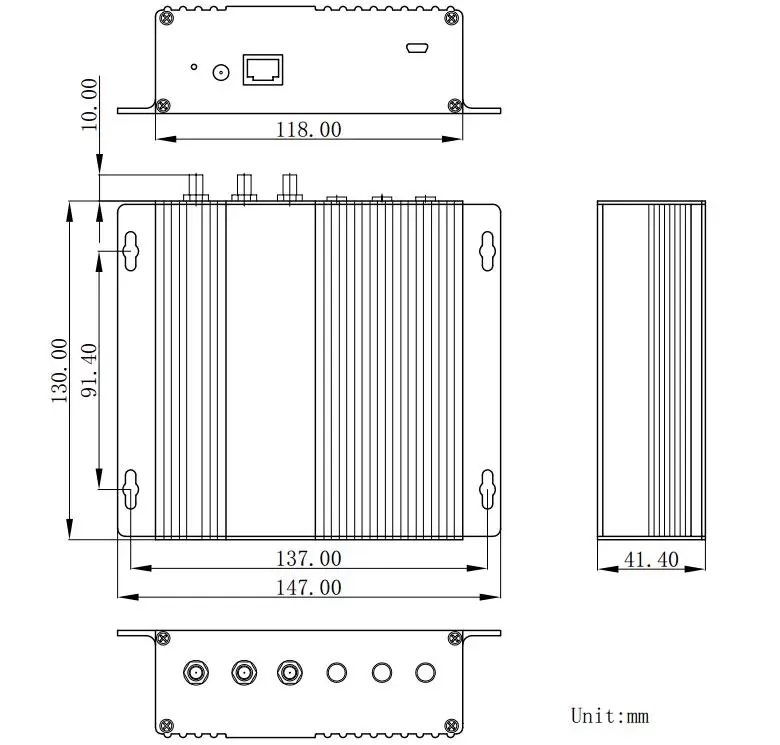

Dimensiones mecánicas de la puerta de enlace LoRaWAN LG1301-PF
