LoRa1276-868: Módulo LoRa SX1276 de 868 MHz con protección ESD
- El LoRa1276-868 integra el chip transceptor RF SX1276 de Semtech, que utiliza la técnica de modulación por salto de frecuencia LoRa de espectro ensanchado. Su distancia de comunicación y sensibilidad de recepción son mucho mejores que las de las modulaciones FSK y GFSK actuales. Las señales múltiples no se afectan entre sí, incluso en entornos con frecuencias de alta densidad; ofrece un alto rendimiento antiinterferente. Este módulo de conmutación de antena está integrado y controlado por el chip. Su tamaño compacto se combina con una potencia de salida de 100 mW. Se utiliza ampliamente en la lectura inalámbrica de medidores, el control industrial remoto y otras industrias.
- LoRa1276-868 cumple con las normas de producción y pruebas sin plomo y cumple con los estándares RoHS y REACH.
| Parámetro | Mín. | Típico. | Máx. | Unidad | Condición |
| Condición de operación | |||||
| Voltaje de trabajo | 1.8 | 3.3 | 3.7 | V | |
| Rango de temperatura | -40 | 85 | °C | ||
| Consumo actual | |||||
| Corriente RX | 10.8 | mamá | |||
| Corriente TX | 120 | mamá | @20dBm | ||
| Corriente de sueño | 1 | uA | |||
| Parámetro de RF | |||||
| Rango de frecuencia | 848 | 868 | 888 | megahercio | @868 MHz |
| Velocidad de datos | 1.2 | 300 | Kbps | FSK | |
| 0.018 | 37.5 | Kbps | Lora | ||
| Potencia de salida | -1 | 20 | dBm | ||
| Sensibilidad de recepción | -123 | dBm | Datos @FSK=1,2 kbps, Fdev=10 kHz | ||
| -139 | dBm | @Lora BW=125KHz_SF = 12_CR=4/5 | |||
| Interfaz | SPI |
| Chip | SX1276 |
| Frecuencia | 868 MHz |
| Modulación | LoRa |
| Potencia de salida | 100 mW |
Características del módulo LoRa SX1276 LoRa1276
- Rango de frecuencia: 868 MHz (personalizable: 137-1020 MHz)
- Sensibilidad: -139dBm @Lora
- Potencia máxima de salida: 20 dBm
- Corriente de recepción baja: 10,8 mA
- Corriente de reposo < 1,5 uA
- Velocidad de transferencia de datos: 1,2-300 Kbps a FSK 0,018-37,5 Kbps a Lora
- Modo de modulación Lora, FSK y GFSK
- Protección ESD incorporada
- Rango dinámico RSSI de 127 dB
- 256 bytes FiFo y CRC
- Función de salto de frecuencia
- Sensor de temperatura incorporado e indicador de batería baja
- Rango de temperatura de funcionamiento: -40 ~ +85 °C
Aplicaciones del módulo LoRa SX1276 LoRa1276
- Lectura remota de medidores
- Control industrial
- Teledetección domótica
- Control de juguetes
- Red de sensores
- Monitoreo de la presión de los neumáticos
- Vigilancia de la salud
- Periféricos de PC inalámbricos

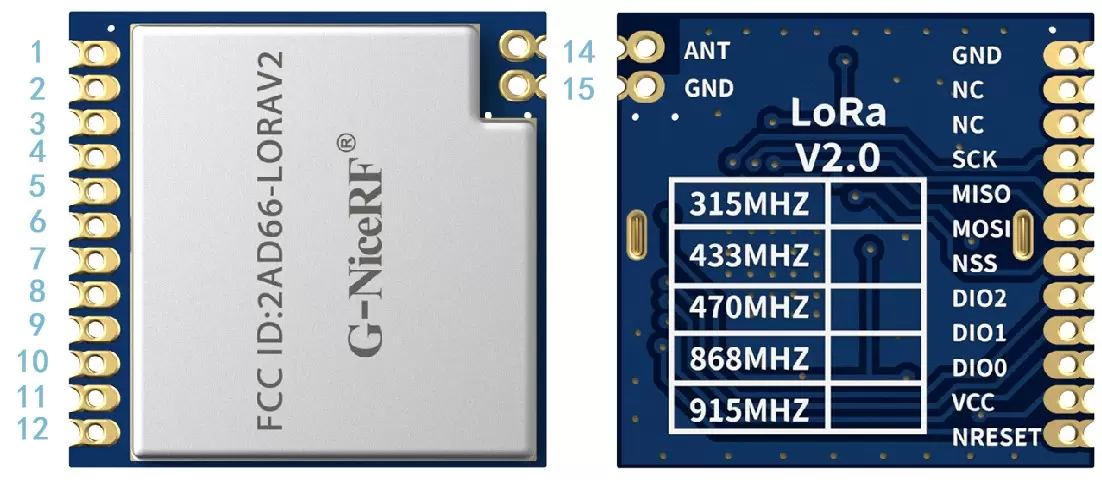

| Pin N.º | Nombre del pin | Descripción |
| 1 | Tierra | tierra de alimentación |
| 2 | CAROLINA DEL NORTE | Vacío |
| 3 | CAROLINA DEL NORTE | Vacío |
| 4 | SCK | Reloj serie para interfaz SPI |
| 5 | MISO | Salida SPI para datos SPI |
| 6 | MOSI | Entrada SPI para datos SPI |
| 7 | Sistema Nacional de Seguridad | Habilitación de SPI |
| 8 | DIO2 | E/S digitales, personalizables |
| 9 | DIO1 | E/S digitales, personalizables |
| 10 | DIO0 | E/S digitales, personalizables |
| 11 | VCC | Fuente de alimentación conectada (predeterminada 3,3 V) |
| 12 | NRESET | Restablecer entrada |
| 13 | Tierra | tierra de alimentación |
| 14 | HORMIGA | Conectar con antena coaxial de 50 ohmios |
