LoRa1268: Módulo inalámbrico SX1268 de 160 mW con protección ESD

El módulo inalámbrico LoRa1268 utiliza el dispositivo SX1268 de Semtech, con corrientes de recepción y de reposo ultrabaja, y una sensibilidad de -148 dBm. El oscilador de cristal integrado de 64 kHz puede reactivar el microcontrolador periódicamente con un bajo consumo de energía. El interruptor de antena del módulo está integrado y controlado por el chip, lo que ahorra recursos del MCU externo. Su tamaño compacto y su potencia de salida de 22 dBm (160 mW) ofrecen grandes ventajas en aplicaciones de IoT y alimentadas por batería.
LoRa1268 cumple con las normas de producción y pruebas sin plomo y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetro	Mín.	Típico.	Máx.	Unidad	Condición
Condición de operación
Voltaje de trabajo	1.8	3.3	3.7	V
Rango de temperatura	-40	25	85	°C
Consumo actual
Corriente RX		< 5		mamá	@ oscilador de cristal
Corriente TX		< 110		mamá	@433 MHz @490 MHz
Corriente de sueño		1.9		uA	Modo APAGADO (modo SLEEP con arranque en frío) Todos los bloques apagados
		2.3		uA	Modo SLEEP (modo SLEEP con arranque en caliente) Configuración conservada
		2.9		uA	Modo SLEEP (modo SLEEP con arranque en caliente) Configuración conservada + RC64k
		0,56		mamá	Modo STDBY_RC, RC13M, XOSC APAGADO
		2.35		mamá	Modo STDBY_XOSC, XOSC activado
Parámetro de RF
Rango de frecuencia	400	433	450	megahercio	@433 MHz
Rango de frecuencia	470	489.92	510	megahercio	@470 MHz
Potencia de salida	-15	22		dBm
Sensibilidad de recepción		-133		dBm	@LoRa Ancho de banda = 125 KHz_SF = 10_CR=4/5

Características del módulo inalámbrico SX1268 LoRa1268

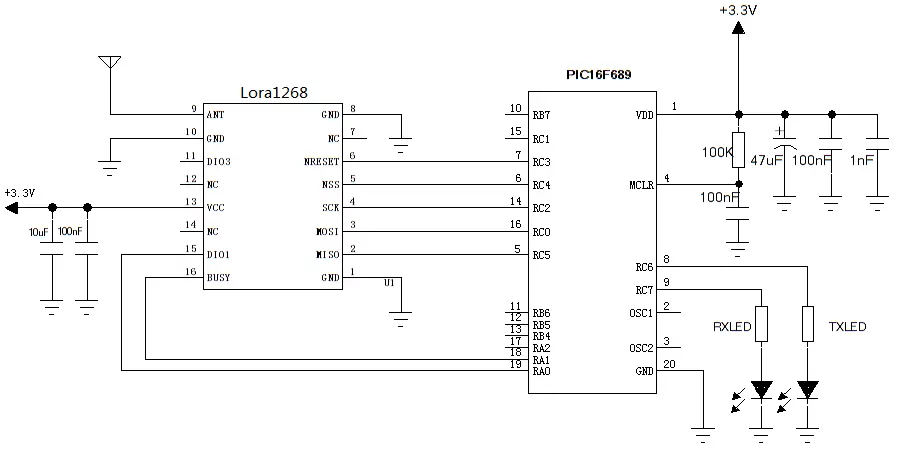

Circuito de aplicación del módulo inalámbrico LoRa1268.

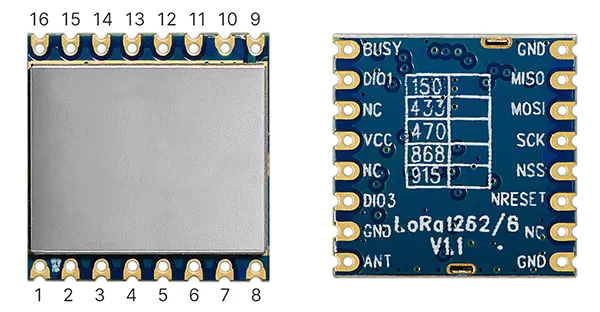

Definición de pines del módulo inalámbrico LoRa1268

Pin N.º	Nombre del pin	Descripción
1	Tierra	tierra de alimentación
2	MISO	Salida SPI para datos SPI
3	MOSI	Entrada SPI para datos SPI
4	SCK	Reloj serie para interfaz SPI
5	Sistema Nacional de Seguridad	Habilitación de SPI
6	NRESET	Restablecer entrada
7, 12, 14	CAROLINA DEL NORTE	Vacío
8	Tierra	tierra de alimentación
9	HORMIGA	Conectar con antena coaxial de 50 ohmios
10	Tierra	tierra de alimentación
11	DIO3	E/S digitales
13	VCC	Fuente de alimentación conectada (predeterminada: 3,3 V)
15	DIO1	E/S digitales
16	OCUPADO	Se utiliza para indicar el estado, consulte la hoja de datos para obtener más detalles.

Dimensiones mecánicas del módulo inalámbrico LoRa1268
