MiniF27: módulo transceptor inalámbrico LoRa de 800 mw

MiniF27: módulo transceptor inalámbrico LoRa de 800 mw

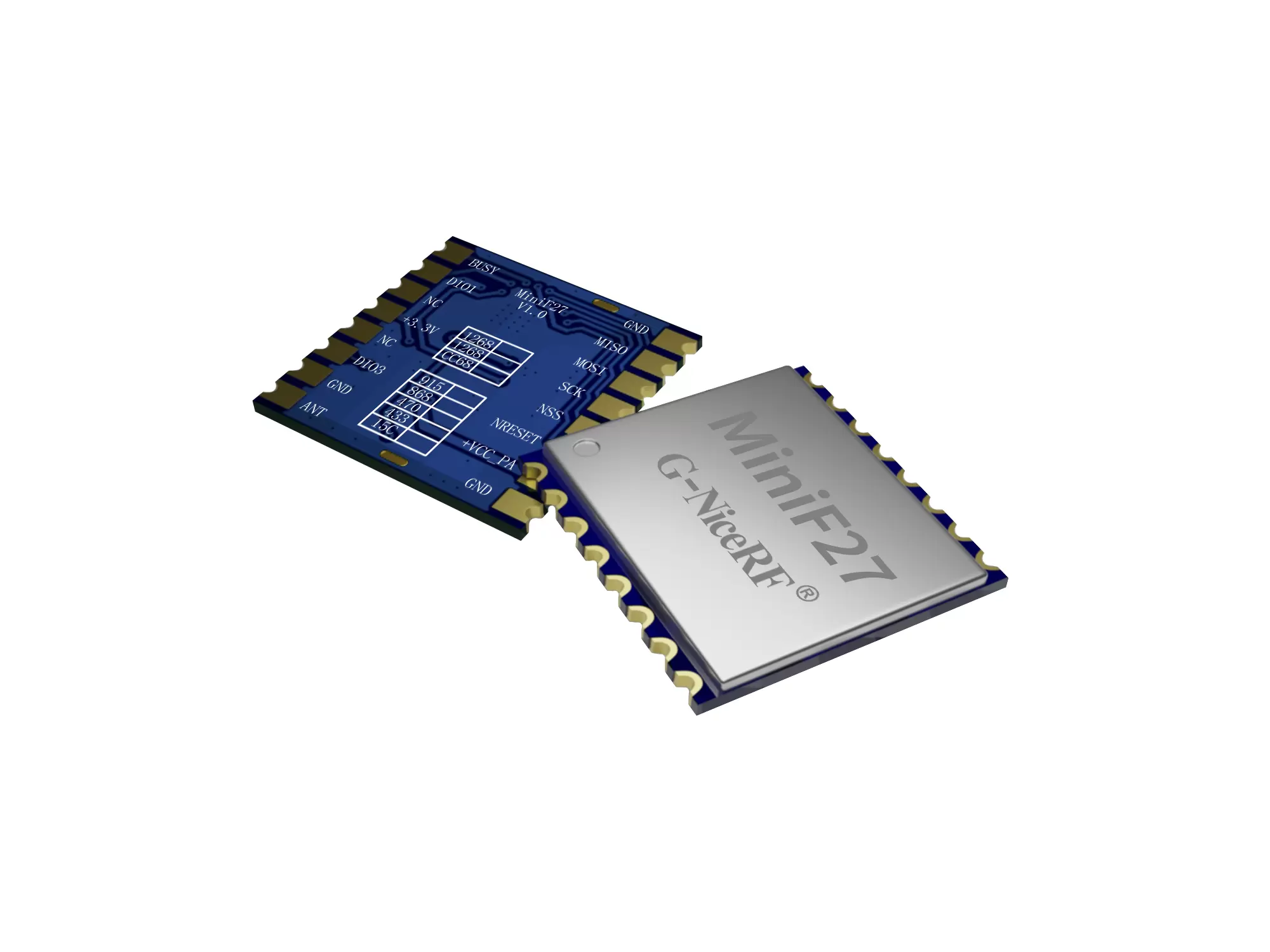

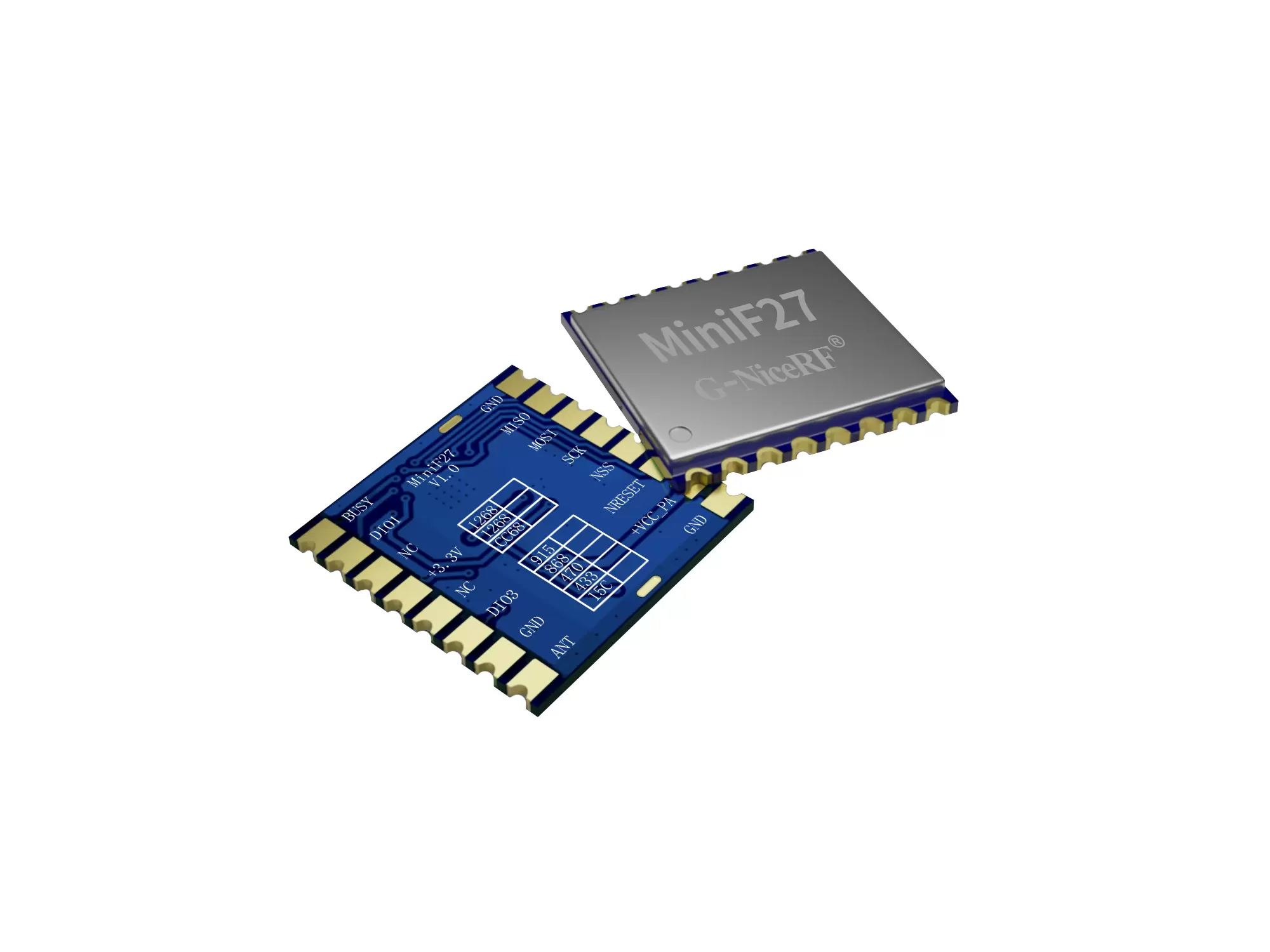

El módulo inalámbrico MiniF27 está diseñado con el chip LoRa de Semtech, que incorpora un oscilador de cristal de alta precisión, corrientes de recepción y de reposo ultrabajas, y una sensibilidad de -148 dBm. Puede reactivar el microcontrolador periódicamente manteniendo un bajo consumo de energía. El conmutador de antena del módulo está controlado internamente por el chip, lo que reduce la demanda de recursos del MCU externo. A pesar de su tamaño ultracompacto (igual que el LoRa1262), el MiniF27 ofrece una potencia de salida de hasta 29 dBm (800 mW). Su alta integración, tamaño compacto y alta potencia lo convierten en una opción muy ventajosa para IoT y aplicaciones alimentadas por batería.
El MiniF27 utiliza estrictamente tecnología sin plomo para su producción y pruebas, y cumple con las normas RoHS y Reach.

Contáctenos

DESCARGAR

SIN DATOS

Parámetro	Mínimo	Típico	Máximo	Unidad	Condición
Condición de operación
Voltaje de trabajo	2	3.3	3.6	V
Rango de temperatura	-40		85	°C
Consumo actual
Corriente RX		4.5		mamá	Modo @DCDC
Corriente RX		7.4		mamá	Modo @LDO
Corriente TX		< 1 1 0		mamá	@20dBm
Corriente de sueño		< 1		uA
Parámetro de RF
Rango de frecuencia	40 8	433	4 50	megahercio	@433 MHz
	470	490	510	megahercio	@4 7 0 MHz
	8 5 0	868	890	megahercio	@868 MHz
	900	915	930	megahercio	@915 MHz
Tasa de modulación	0.5		59.9	Kbps	LoRa
Potencia de salida	- 30		20	dBm
Sensibilidad de recepción		-1 29		dBm	@LoRa ancho de banda = 125 KHz_SF = 9 _CR=4/5

Características

Rango de frecuencia: 433/470 MHz (personalizable 150-960 MHz)
Sensibilidad: -148dBm @LoRa SX1262
256 bytes FiFo
Potencia máxima de salida: 29 dBm (800 mW)
LoRa, modulación (G)FSK
Velocidad de transferencia de datos: 0,6-300 Kbps @FSK
Aplicaciones
Lectura de contadores industriales
Gestión de sensores de estacionamiento
Automatización industrial
Sensor agrícola
Ciudad inteligente
Mando a distancia
luces de la calle
Gestión logística
Sensor ambiental
Productos de salud
Productos de seguridad
Gestión de almacenes

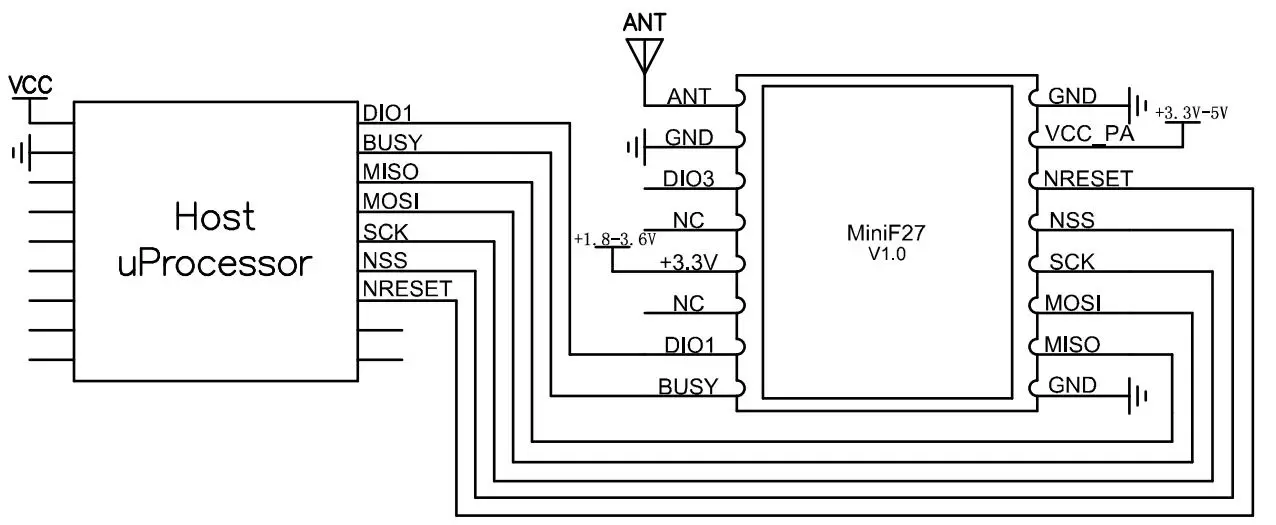

Circuito de aplicación del módulo de comunicación inalámbrica Mini27

Definición de pines del módulo de comunicación inalámbrica Mini27

Pin NO	Nombre del pin	Nivel IO	Descripción
1,8,10	Tierra		tierra de alimentación
2	MISO	0-3,3 V	Salida SPI para datos SPI
3	MOSI	0-3,3 V	Entrada SPI para datos SPI
4	SCK	0-3,3 V	Entrada de reloj SPI
5	Sistema Nacional de Seguridad	0-3,3 V	Entrada de selección de chip SPI
6	NRESET	0-3,3 V	Restablecer entrada
7	+VCC_PA		El pin de alimentación está conectado al amplificador interno. A mayor voltaje, mayor potencia. Rango de voltaje: 3,3-5 V.
9	HORMIGA		Conectar a una antena coaxial de 50Ω
11	DIO3	0-3,3 V	Se puede personalizar como indicador de señal de interrupción. Para más detalles, consulte la documentación del chip.
12,14	CAROLINA DEL NORTE
13	+3,3 V		Pin de fuente de alimentación del chip, rango de voltaje: 1,8-3,6 V
15	DIO1	0-3,3 V	Se puede personalizar como indicación de señal de interrupción, Consulte los datos del chip para obtener más detalles
16	OCUPADO	0-3,3 V	Se utiliza para indicar el estado, consulte la hoja de datos para obtener más detalles.

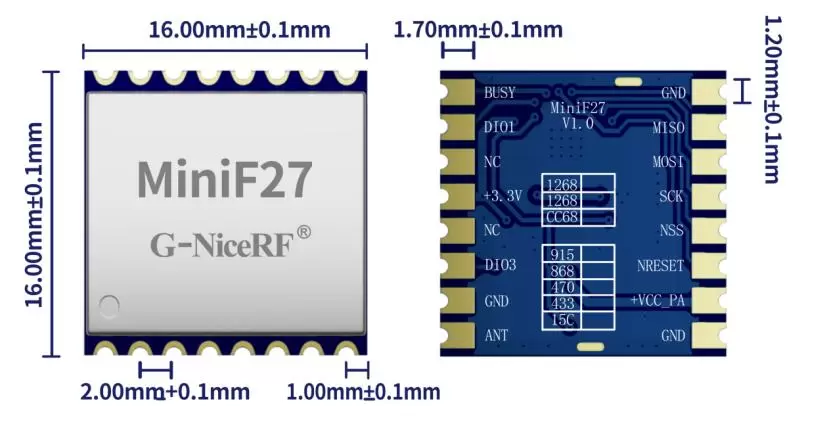

Módulo de comunicación inalámbrica tamaño Mini27
