LoRa2021: Módulo de comunicación inalámbrica multibanda de 160 mW

LoRa2021: Módulo de comunicación inalámbrica multibanda de 160 mW

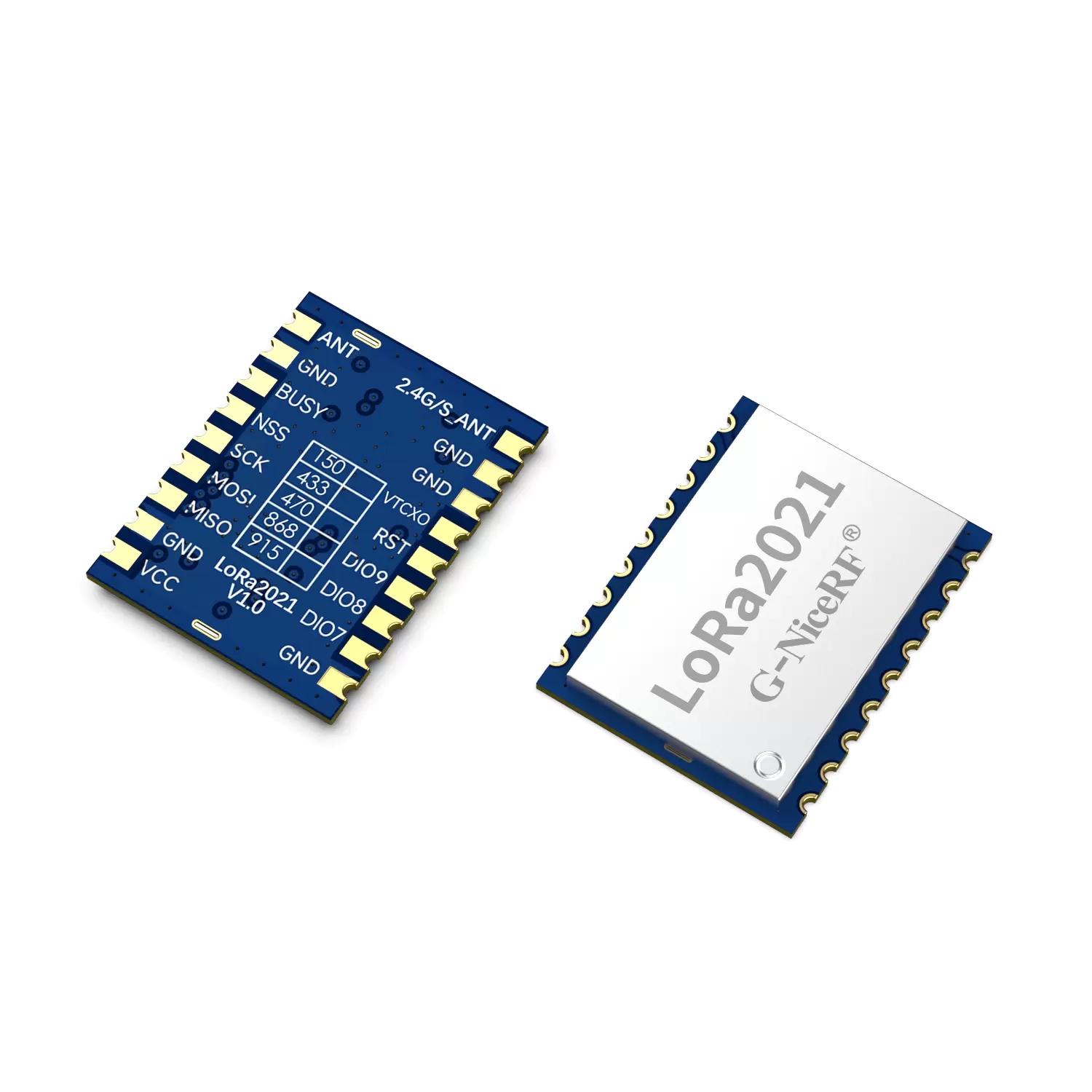

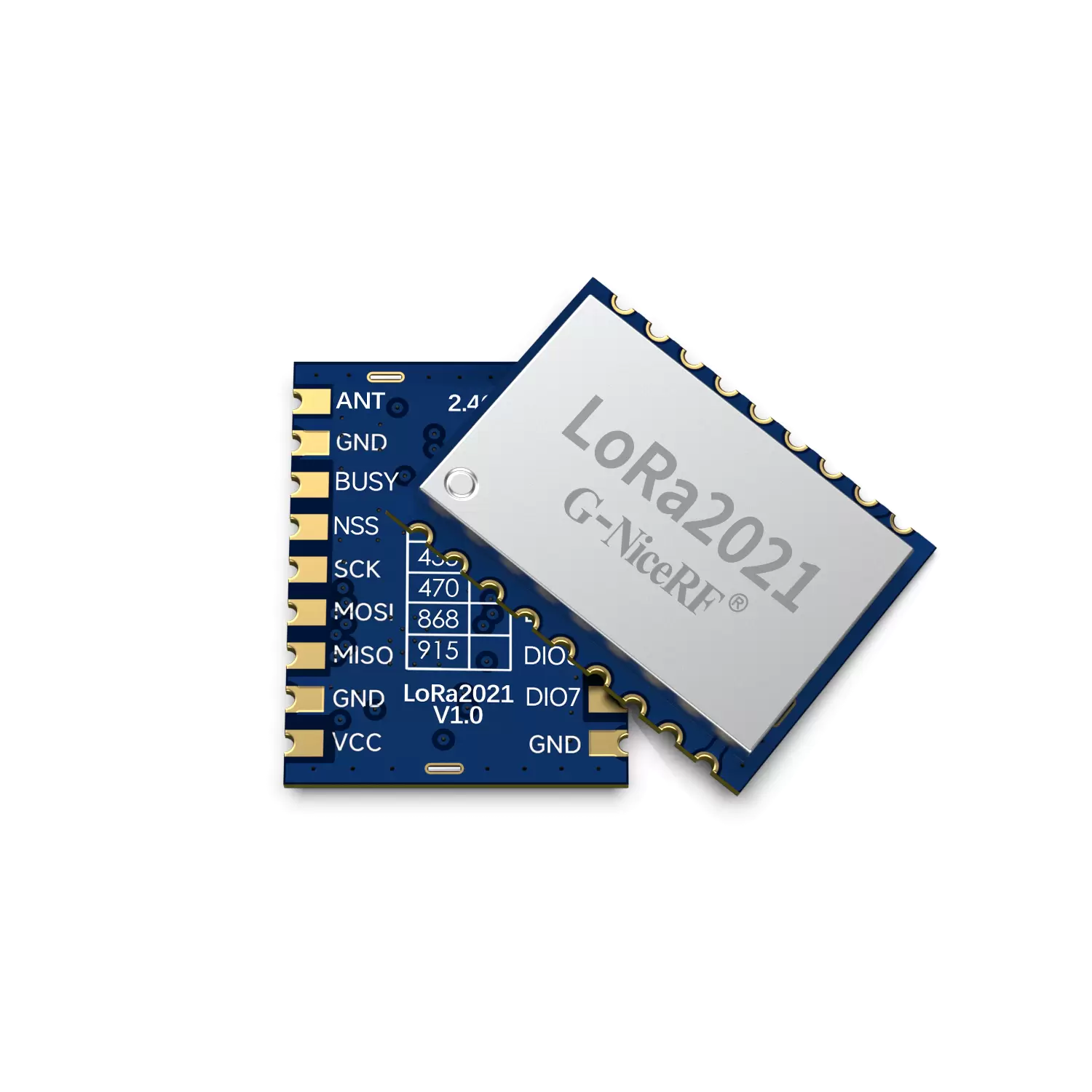

El módulo LoRa2021 se basa en el chip LR2021 de SEMTECH, un transceptor LoRa de ultrabajo consumo y largo alcance. Admite comunicación terrestre en la banda ISM en los espectros sub-GHz y global de 2,4 GHz, así como en la banda S para conectividad satelital.

El LoRa2021 es compatible con LoRa, (G)FSK, (G)MSK, FLRC, 4-FSK, O-QPSK y LR-FHSS (solo transmisión). El LR2021 admite el protocolo de comunicación LoRaWAN. Al integrarse con productos de terceros, es compatible con diversos protocolos inalámbricos de bajo consumo, como Amazon Sidewalk, W-MBUS, Wi-SUN FSK y Z-Wave.

El LoRa2021 se produce y prueba estrictamente mediante procesos sin plomo y cumple con los estándares RoHS y REACH.

Contáctenos

DESCARGAR

SIN DATOS

Parámetros	Condición de prueba	Mín.	Típico.	Máximo	Unidad
Rango de voltaje		1.8	3.3	3.6	V
Temperatura de funcionamiento		-40	25	85	°C
Señal de entrada máxima			10		dBm
Consumo actual
Corriente de transmisión	@433 MHz		< 110		mamá
Corriente de transmisión	@2,4 GHz		<35		mamá
Recibir corriente	@3,3 V, 2,4 GHz		< 7		mamá
Recibir corriente	@3,3 V, 433 MHz		< 6		mamá
Corriente del sueño	@3,3 V		≤2		uA
Parámetros de RF
Rango de frecuencia	@433 MHz	400		460	megahercio
	@470 MHz	470		510	megahercio
	@868 MHz	850		890	megahercio
	@915 MHz	900		940	megahercio
Potencia de transmisión	@Sub-GHz	19	21		dBm
Potencia de transmisión	2,4 GHz	10	11		dBm
Sensibilidad de recepción	Ancho de banda = 62,5 kHz, frecuencia de corte = 12 @Sub-GHz		-142		dBm
	Ancho de banda = 125 kHz, frecuencia de corte = 10 @Sub-GHz		-134
	Ancho de banda = 125 kHz, frecuencia de corte = 10 Banda de frecuencia @S		-131		dBm
	Ancho de banda = 406 kHz, frecuencia de corte = 12 @2,4 GHz		-134		dBm
Error de frecuencia	@Cristal		10		ppm
Error de frecuencia	@TCXO		0.5		ppm
Tasa de modulación (@sub-GHz)	@LoRa	0.091		62.5	Kbps
	@FRLC	260		2600	Kbps
	@FSK,@863-2.5GHz	0.6		2500	Kbps
Tasa de modulación (bandas de frecuencia S)	@LoRa	0.292		87.5	Kbps
Tasa de modulación (@2,4 GHz)	@LoRa	0.476		87.5	Kbps

Características

Bandas sub-GHz: 433/470/868/915 MHz
Rango de frecuencia personalizable: 150~960 MHz
Banda 2.4G: 2400-2500 MHz
Banda S: 1900-2200 MHz
Distancia de transmisión: >5000 metros a sub-GHz en área abierta
Sensibilidad de banda S: hasta -131 dBm a BW=125 KHz, SF=10
Sensibilidad de recepción de 2,4 GHz: hasta -137 dBm a BW=203,125 KHz, SF=12
Sensibilidad de recepción sub-GHz: hasta -144dBm a BW=62,5 KHz, SF=12
Circuito de protección electrostática incorporado
Compatible con LR-FHSS
FLRC: tasa de modulación de hasta 2,6 Mbps
LoRa: tasa de modulación de hasta 200 kbps
Tecnología IP LoRa de cuarta generación
Recepción simultánea con múltiples factores de propagación (FE)
CAD mejorado (detección de actividad del canal)
Mayor tolerancia a la compensación de frecuencia (para entornos de RF hostiles)
Admite múltiples protocolos de comunicación:
    LoRa / LoRaWAN® (Sub-GHz + 2.4GHz)
    Bluetooth® LE 5.0
    IEEE® 802.15.4 (Thread®/Zigbee™)
    Wi-SUN, Wireless M-BUS, Z-Wave, etc.
La potencia de transmisión es ajustable, hasta 22dBm
Corriente de sueño ≤ 2µA
Corriente de recepción < 7 mA
Tamaño pequeño, diseño de agujero de sello.

Aplicaciones

Aplicaciones de drones/UAV
Hogar inteligente/Agricultura inteligente
Riego remoto
Fabricación industrial

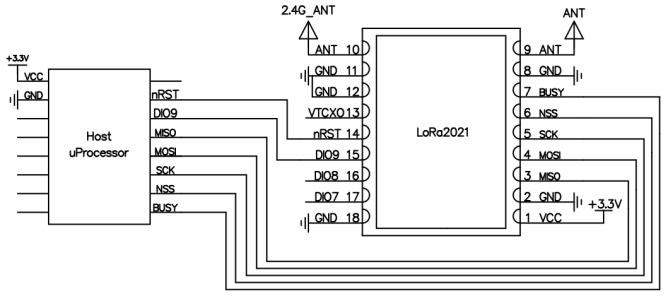

Diagrama de circuito esquemático típico que ilustra la conexión entre el módulo LoRa2021 y un microprocesador host. Detalla el cableado de la interfaz SPI (MISO, MOSI, SCK, NSS), la fuente de alimentación (3,3 V VCC, GND), los pines de control (nRST, BUSY, DIO) y los puertos de antena dual.

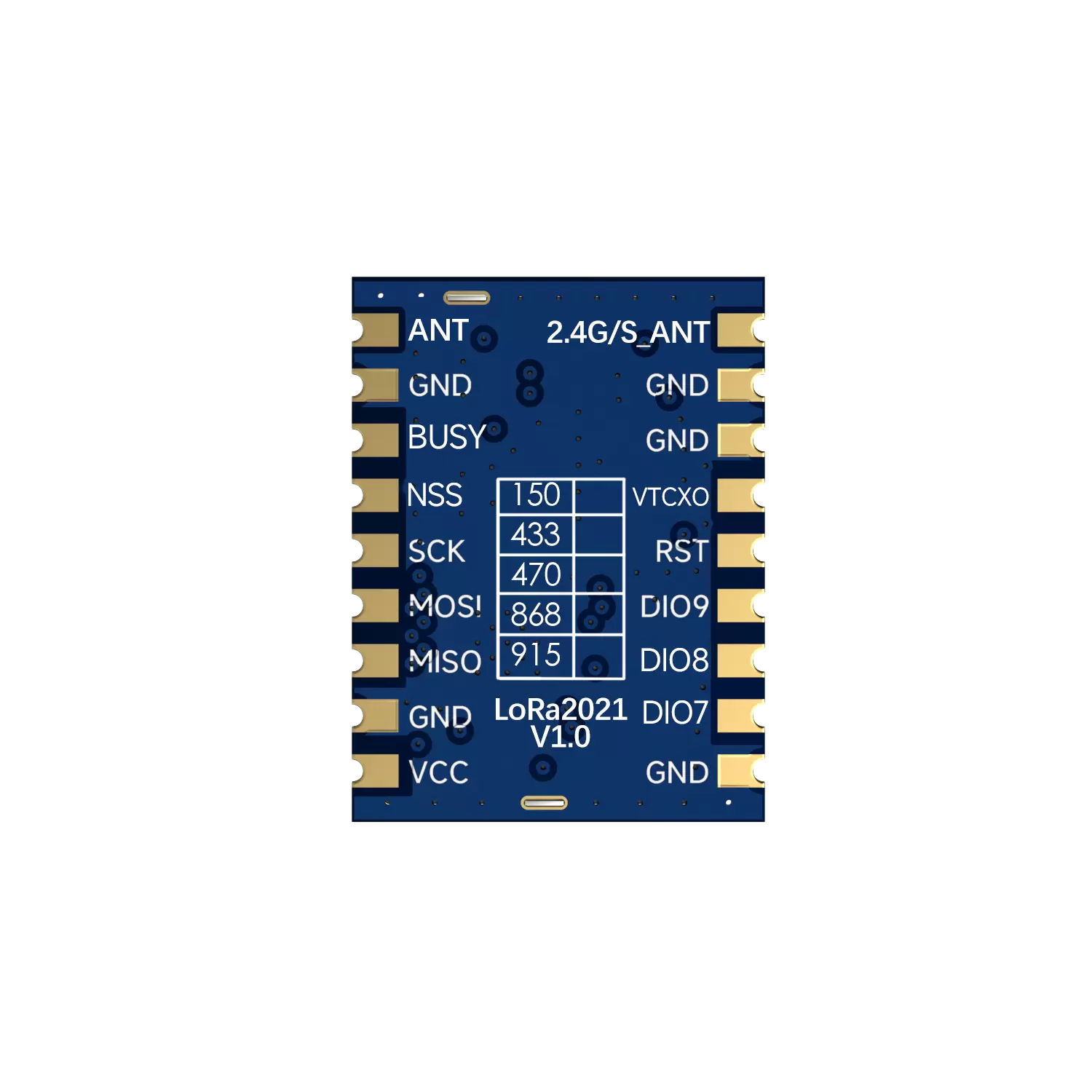

Diagrama de definición de pines del módulo LoRa2021, que presenta tanto la vista superior con el blindaje metálico como la vista inferior de la placa de circuito impreso. Etiqueta claramente los 18 pines, incluyendo la alimentación, las líneas de datos SPI y las interfaces de antena independientes para la banda Sub-GHz (ANT) y la banda 2.4G/S (2.4G/S_ANT).

Pin N.º	Nombre del pin	E/S	Descripción
1	VCC		Conectar a la fuente de alimentación positiva.
2,8,11,12,18	Tierra		Conectar a la fuente de alimentación negativa.
3	MISO	Oh	Salida de datos SPI
4	MOSI	I	Entrada de datos SPI
5	SCK	I	Entrada de reloj SPI
6	Sistema Nacional de Seguridad	I	Entrada de selección de chip SPI
7	OCUPADO	Oh	Se utiliza para indicar el estado, consulte la hoja de datos del chip para obtener más detalles.
9	ANTA HORMIGA		Interfaz de antena de banda @sub-GHz, antena externa de 50 ohmios.
10	2.4/S_ANTA		Interfaz de antena de banda 2.4G y S, antena externa de 50 ohmios.
13	VTCXO	Oh	Puede proporcionar energía para un TCXO externo.
14	RST	I	Restablezca la entrada del disparador, consulte la hoja de datos del chip para obtener más detalles.
15	DIO9	IO	Interfaz digital multipropósito, consulte la hoja de datos del chip para obtener más detalles.
16	DIO8	IO	Interfaz digital multipropósito, consulte la hoja de datos del chip para obtener más detalles.
17	DIO7	IO	Interfaz digital multipropósito, consulte la hoja de datos del chip para obtener más detalles.

Dibujo técnico que muestra las dimensiones mecánicas del módulo LoRa2021. Muestra las vistas superior, inferior y lateral con medidas precisas, indicando un tamaño de módulo de 19,72 mm x 15,0 mm y una distancia entre pines de 1,2 mm.
