LoRa-CC68-X1: Módulo inalámbrico LoRa LLCC68 de bajo consumo con protección ESD

NiceRF lanzó un nuevo módulo inalámbrico LoRa, LoRa-CC68-X1, que se caracteriza por su pequeño tamaño y bajo precio.
Este módulo inalámbrico LoRa está equipado con el chip LLCC68 de la empresa Semtech, que es la tecnología de última generación de LoRa.
Con un tamaño reducido, este nuevo módulo LoRa tiene grandes ventajas para aplicaciones multipropósito.
Es adecuado para Internet de las cosas y escenarios de aplicaciones alimentadas por batería con una potencia de salida de 22 dbm (160 mw).
También admite la función de indicación de intensidad de señal RSSI y se puede aplicar para evaluar la calidad de la señal, mejorar la red de comunicación, el alcance y otras operaciones.
Los productos LoRa-CC68-x1 se producen y prueban estrictamente mediante un proceso sin plomo, y todos cumplen con los estándares RoHS y REACH.

Contáctenos

DESCARGAR

Módulo inalámbrico LLCC68 LoRa-CC68-X1

Parámetro	Mín.	Típico.	Máx.	Unidad	Condición
Condición de operación
Voltaje de trabajo	1.8	3.3	3.7	V
Rango de temperatura	-40	25	85	°C
Consumo actual
Corriente RX		< 5		mamá	Oscilador de cristal de 10 ppm
Corriente TX		< 130		mamá	@868MHz @915MHz
Corriente TX		< 110		mamá	@433 MHz @490 MHz
Corriente de sueño		1.9		uA	Modo APAGADO (modo SLEEP con arranque en frío) Todos los bloques apagados
		2.3		uA	Modo SLEEP (modo SLEEP con arranque en caliente) Configuración conservada
		2.9		uA	Modo SLEEP (modo SLEEP con arranque en caliente) Configuración conservada + RC64k
		0,56		mamá	Modo STDBY_RC, RC13M, XOSC APAGADO
		2.35		mamá	Modo STDBY_XOSC, XOSC activado
Parámetro de RF
Rango de frecuencia	400	433	450	megahercio	@433 MHz
	470	489.92	510	megahercio	@470 MHz
	848	868	888	megahercio	@868 MHz
	900	915	940	megahercio	@915 MHz
Potencia de salida	-15	22		dBm
Sensibilidad de recepción		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Características del módulo inalámbrico LLCC68 LoRa-CC68-X1

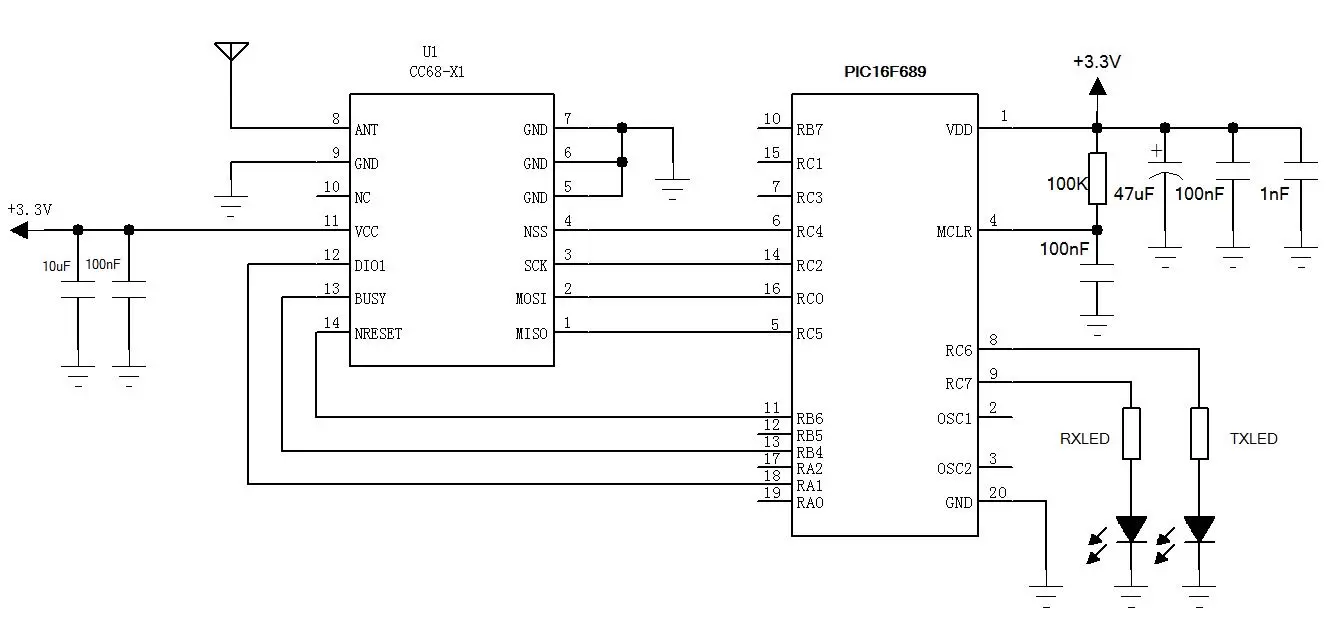

Circuito de aplicación del módulo inalámbrico LoRa-CC68-X1.

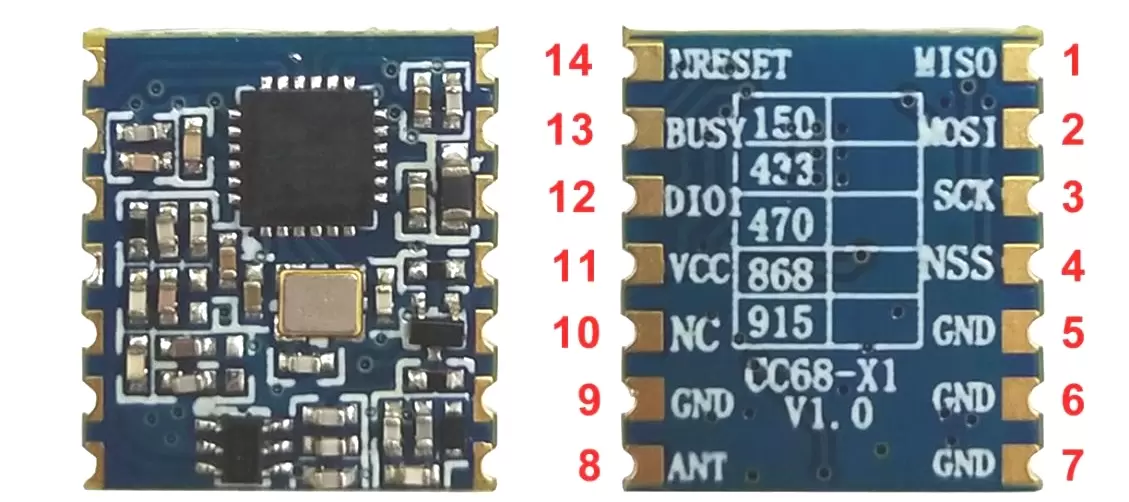

Definición de pines del módulo inalámbrico LoRa-CC68-X1.

Pin N.º	Nombre del pin	Descripción
1	MISO	Salida SPI
2	MOSI	Entrada SPI
3	SCK	Reloj serial
4	Sistema Nacional de Seguridad	Habilitación de SPI
5, 6, 7, 9	Tierra	Tierra de energía
8	HORMIGA	Conectar con antena coaxial de 50 ohmios
10	CAROLINA DEL NORTE	Vacío
11	VCC	Fuente de alimentación (predeterminada 3,3 V)
12	DIO1	Se puede personalizar como indicación de señal de interrupción, detalles en la hoja de datos del chip
13	OCUPADO	Indicación de estado ocupado, detalles en la hoja de datos del chip.
14	NRESET	Restablecer entrada

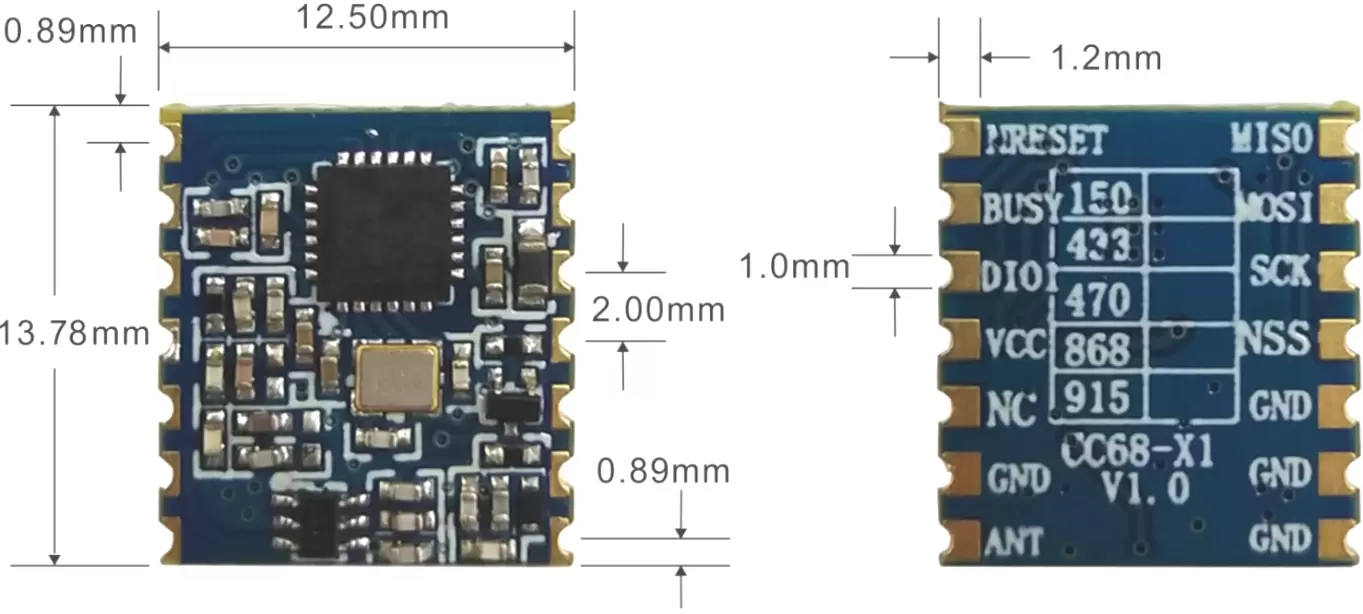

Dimensiones mecánicas del módulo inalámbrico LoRa-CC68-X1.
