  • El módulo transmisor y receptor RF RF4432X1 está diseñado con el chip si4432 de Silicon Lab. Los módulos tienen una sensibilidad de recepción extremadamente baja (-121 dBm), además de una potencia de salida líder en la industria de +20 dBm para garantizar un alcance extendido y mejorar el rendimiento del enlace.
  • Los módulos RF4432X1 utilizan tecnología sin plomo para producción y pruebas estrictamente, y cumplen con los estándares RoHS y Reach.
Parámetro mín. Tipo. Máx. Unidad Condición
Condición de operación
Rango de voltaje de trabajo 1.8 3.3 3.6 V
voltaje de temperatura -40   85
Consumo actual
corriente RX   18.5   mamá
corriente TX   85   mamá @20dBm
Dormir actual   < 1   ua
Parámetro de radiofrecuencia
Rango de frecuencia       403 433 463 megahercio @433MHz
470 490 510 megahercio @490MHz
838 868 898 megahercio @868MHz
900 915 930 megahercio @915MHz
Tasa de modulación 0,123   256 Kbps FSK
Rango de potencia de salida 1   20 dBm
Recepción de sensibilidad   -121   dBm @Velocidad de datos = 1,2 Kbps
Modulación (G)FSK
Chip si4432
Frecuencia 315MHz,433MHz,470MHz,868MHz,915MHz
Potencia de salida 100mW
Interfaz SPI

Características del transmisor y receptor RF RF4432X1

  • Rango de frecuencia: 315/433/490/868/915 MHz (personalizable 240-930 MHz)
  • Sensibilidad hasta -121dBm
  • Potencia máxima de salida: 20dBm
  • Velocidad de transferencia de datos: 0,123-256 Kbps
  • Modo de modulación FSK, GFSK y OOK
  • Fuente de alimentación de 1,8-3,6 V
  • Modo de apagado de consumo ultrabajo
  • Indicador digital de intensidad de la señal recibida (RSSI)
  • Función de despertador temporizado
  • Coincidencia automática de antena y control de interruptor bidireccional
  • Estructura de paquete de datos configurable
  • Detección de preámbulo
  • Registro de datos de envío y recepción de 64 bytes (FiFo)
  • Detección de baja potencia
  • Sensor de temperatura y convertidores analógico-digital de 8 bits
  • Rango de temperatura de funcionamiento: -40 ~ +85 °C
  • Regulador de voltaje integrado
  • salto de frecuencia
  • Función de reinicio de encendido
  • Función de ajuste de cristal incorporada
  • 30mA@+13dBm(Transmisión)

Aplicaciones del transmisor y receptor RF RF4432X1

  • mando a distancia
  • Lectura remota de contadores
  • alarma de seguridad para el hogar
  • Registro de datos personales
  • control de juguetes
  • controles industriales
  • Red de sensores
  • Monitoreo de la presión de los neumáticos
  • Monitoreo de salud
  • Periféricos inalámbricos para PC
  • Lectura y escritura de etiquetas
  • Teledetección domótica

Circuito de aplicación típica del transmisor y receptor de RF RF4432X1

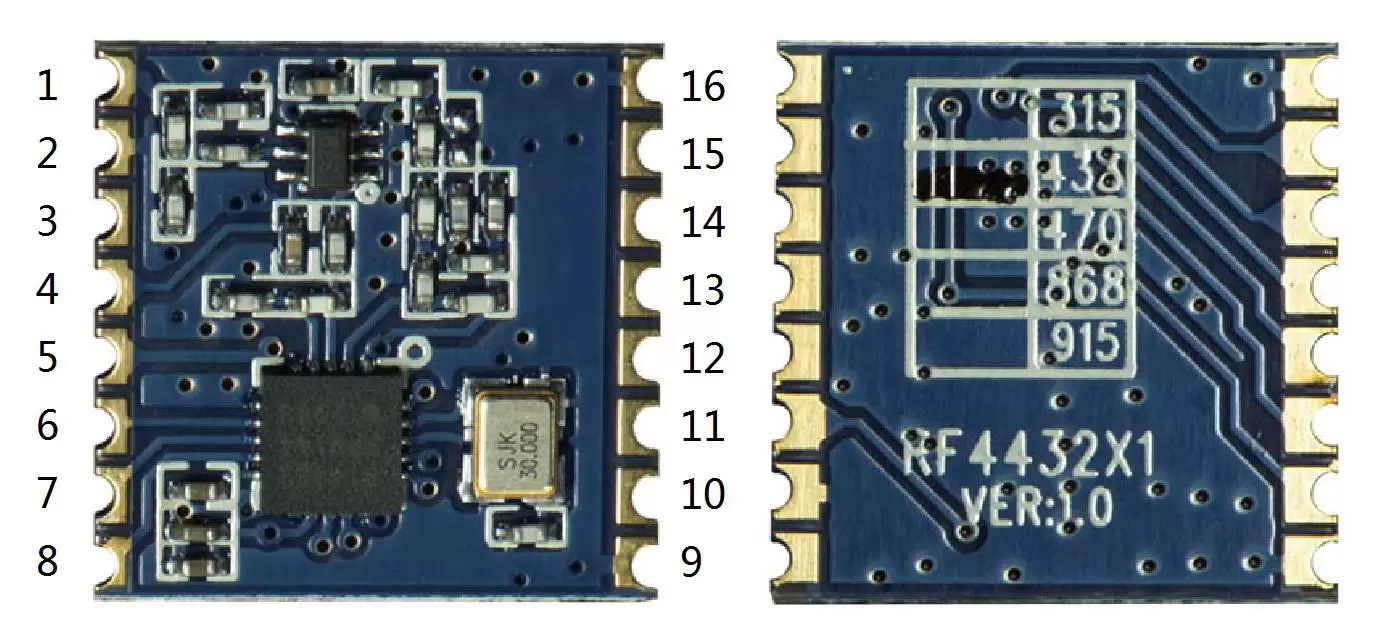

Pines del transmisor y receptor RF RF4432X1



Pin NO. Nombre del PIN Descripción
1 HORMIGA Conectar con antena coaxial de 50 ohmios.
2 Tierra Tierra eléctrica
3 RX_ANT Pasador de control del interruptor de la antena de transmisión
4 TX_ANT Pin de control del interruptor de la antena receptora
5 VCC Conecte a la fuente de alimentación positiva 3.3V
6 GPIO0 Conéctese directamente al pin GPIO0 del chip
7 GPIO1 Conéctese directamente al pin GPIO1 del chi
8 GPIO2 Conéctese directamente al pin GPIO 2 del chi
9 Tierra Tierra eléctrica
10 SDO Salida digital 0~VDD V, proporciona función de lectura en serie al registro de control interno
11 IDE Entrada de datos en serie. Entrada digital 0~VDD V. Este pin es un bus de flujo de datos en serie de datos en serie de 4 cables.
12 SCLK Entrada de reloj serie. Entrada digital 0~VDD V. Este pin proporciona una función de reloj de datos en serie de 4 cables.
13 NSEL Interfaz serie seleccione pin de entrada. Entrada digital 0~VDD V. Este pin proporciona la función de selección/activación para el bus de datos serie de 4 hilos. Esta señal también se utiliza para indicar el modo de lectura/escritura en ráfaga.
14 IRQ Pin de salida de interrupción
15 SDN Pin de habilitación de chip. Entrada digital 0~VDD V. SDN=0 en todos los modos excepto el modo de apagado. Cuando SDN=1, el chip se apagará por completo y se perderá el contenido del registro.
16 Tierra Tierra eléctrica

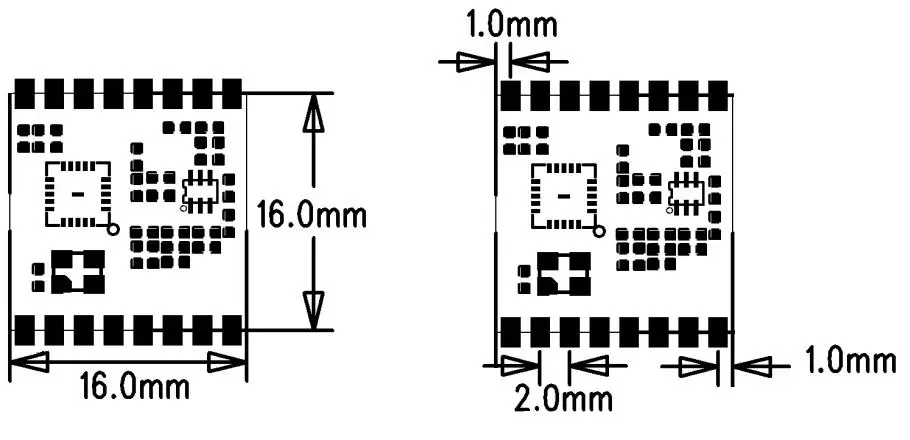

Dimensiones mecánicas del transmisor y receptor de RF RF4432X1
