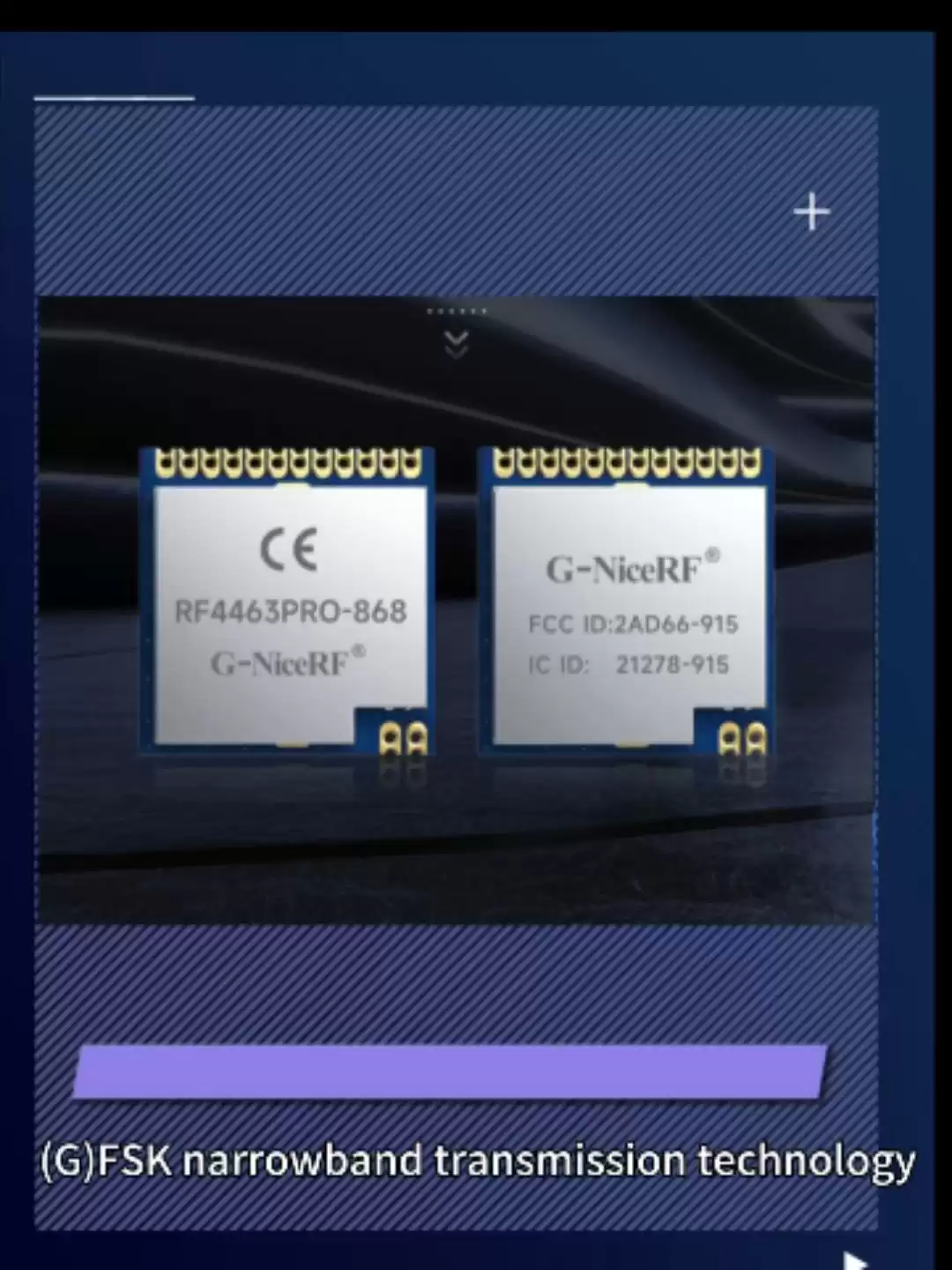

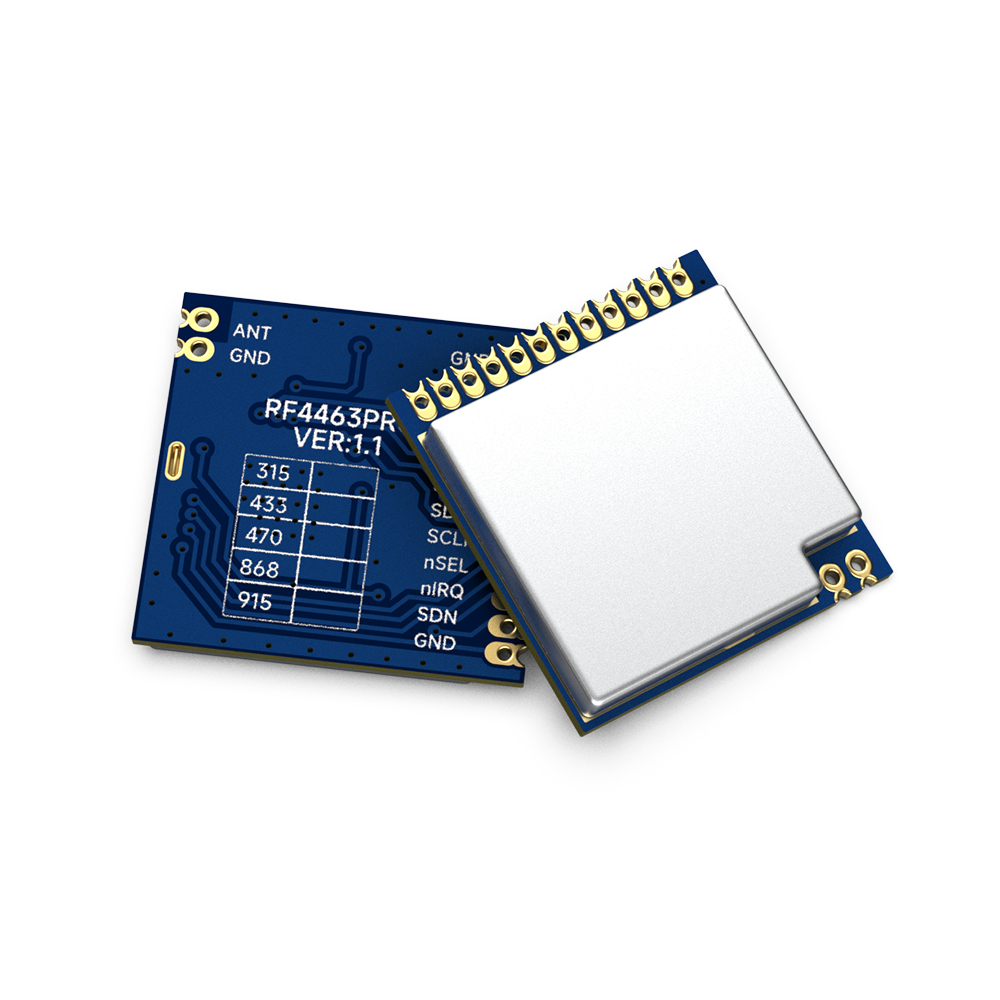

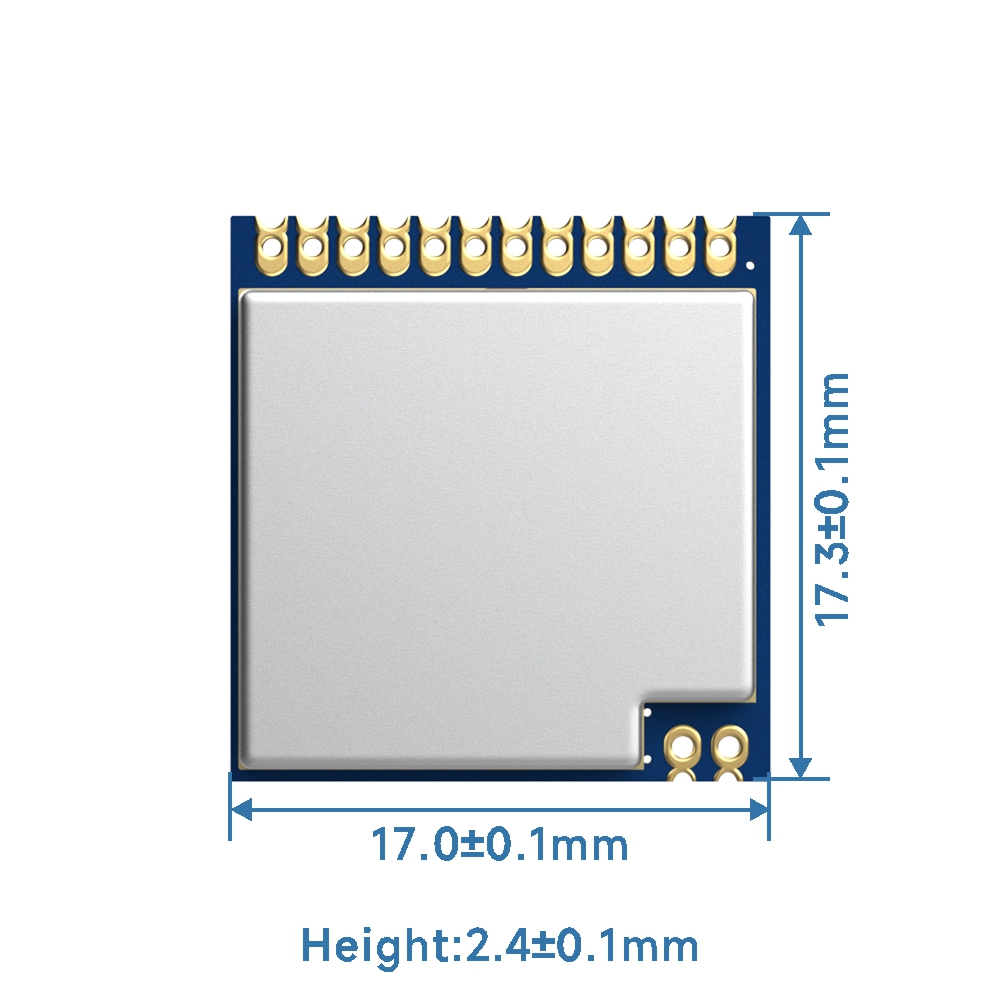

Modelo de pedido | tipo de producto |
RF4463PRO-433 | La banda de frecuencia del centro de trabajo es de 433MHz. |
RF4463PRO-433-CE | La banda de frecuencia del centro de trabajo es de 433 MHz, versión certificada CE. |
RF4463PRO-433-FCC | La banda de frecuencia del centro de trabajo es de 433 MHz, versión certificada por la FCC. |
RF4463PRO-490 | La banda de frecuencia del centro de trabajo es de 490MHz. |
RF4463PRO-868 | La banda de frecuencia del centro de trabajo es de 868MHz. |
RF4463PRO-868-CE | La banda de frecuencia del centro de trabajo es de 868 MHz, versión certificada CE. |
RF4463PRO-915 | La banda de frecuencia del centro de trabajo es de 915 MHz, ha pasado FCC e IC. |
Parámetro | mín. | tipo | máx. | Unidad | Condición |
Condiciones de trabajo | |||||
Rango de voltaje de trabajo | 1.8 | 3.3 | 3.6 | V | |
voltaje de temperatura | -40 | 85 | ℃ | ||
Consumo actual | |||||
Recibiendo corriente | 13.5 | mamá | Modo de alto rendimiento | ||
Recibiendo corriente | 10.7 | mamá | Modo de bajo consumo | ||
Transmitiendo corriente | 85 | mamá | @20dBm | ||
Dormir actual | < 0,1 | ua | |||
Parámetro de radiofrecuencia | |||||
Rango de frecuencia | 403 | 433 | 463 | megahercio | @433MHz |
470 | 490 | 510 | megahercio | @490MHz | |
820 | 868 | 880 | megahercio | @868MHz, 19dBm | |
900 | 915 | 930 | megahercio | @915MHz, 18,5dBm | |
Tasa de modulación | 0,123 | 1000 | Kbps | FSK | |
Rango de potencia de salida | -5 | 20 | dBm | ||
Recepción de sensibilidad | -126 | dBm | @Velocidad de datos = 500 bps |
Modulación | (G)FSK |
Chip | si4463 |
Frecuencia | 470MHz |
Potencia de salida | 100mW |
Interfaz | SPI |

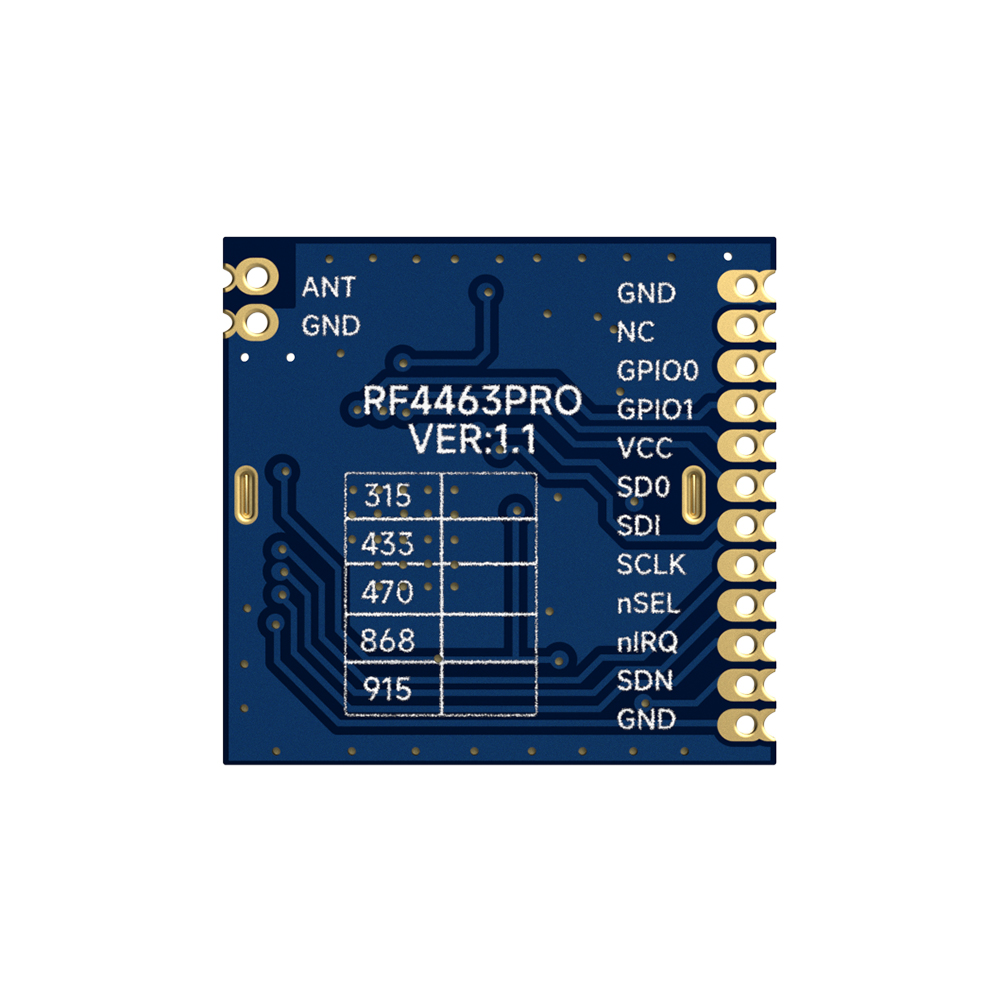

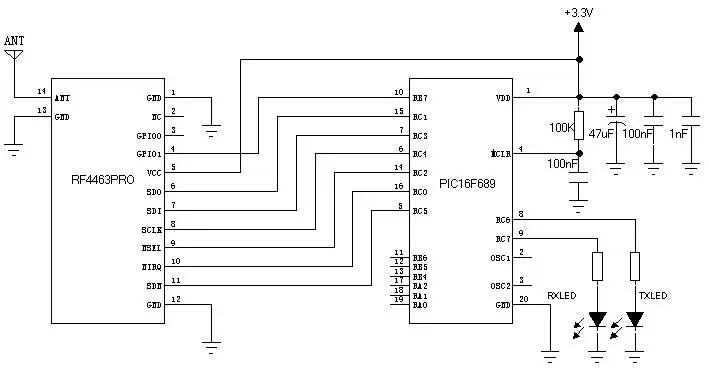

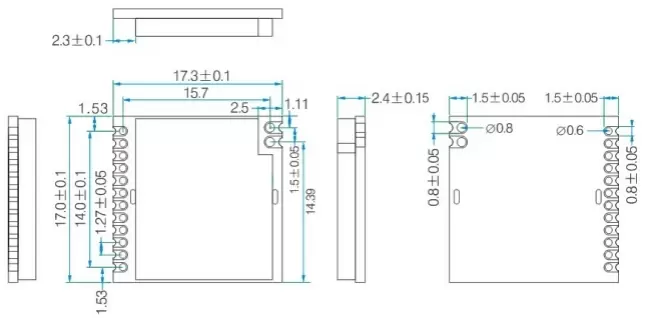

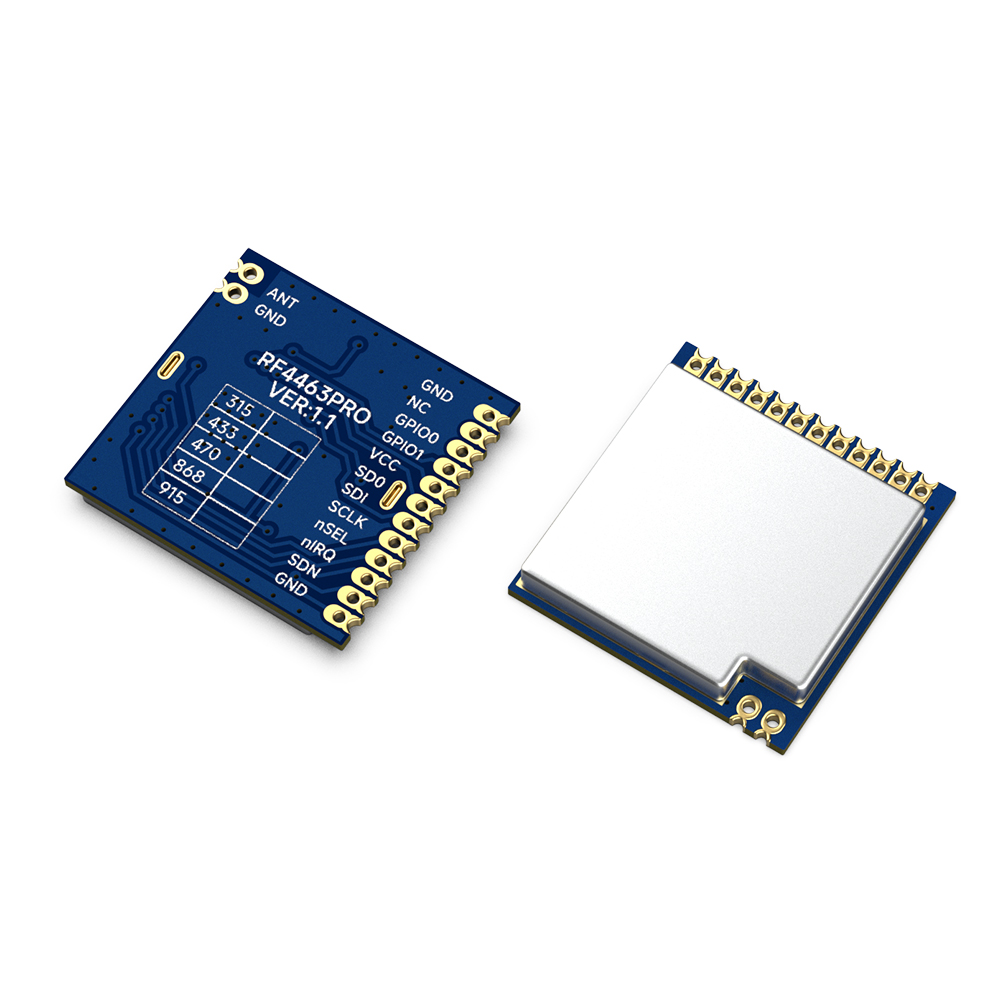

Pin NO. | Nombre del PIN | Descripción |
1 | Tierra | Tierra eléctrica |
2 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
3 | GPIO0 | Conéctese directamente al pin GPIO0 del chip |
4 | GPIO1 | Conéctese directamente al pin GPIO1 del chip |
5 | VCC | Fuente de alimentación positiva 3,3 V. |
6 | SDO | Salida digital 0~VDD V, proporciona función de lectura en serie al registro de control interno |
7 | IDE | Entrada de datos en serie. Entrada digital 0~VDD V. Este pin es un bus de flujo de datos en serie de datos en serie de 4 cables. |
8 | SCLK | Entrada de reloj serie. Entrada digital 0~VDD V. Este pin proporciona una función de reloj de datos en serie de 4 cables. |
9 | nSEL | Interfaz serie seleccione pin de entrada. Entrada digital 0~VDD V. Este pin proporciona la función de selección/activación para el bus de datos serie de 4 hilos. Esta señal también se utiliza para indicar el modo de lectura/escritura en ráfaga. |
10 | IRQ | salida de interrupción |
11 | SDN | Pin de habilitación de chip. Entrada digital 0~VDD V. SDN=0 en todos los modos excepto el modo de apagado. Cuando SDN=1, el chip se apagará por completo y se perderá el contenido del registro. |
12 | Tierra | Tierra eléctrica |
13 | Tierra | Tierra eléctrica |
14 | HORMIGA | Conectar con antena coaxial de 50 ohmios. |
