RF2401Pro: nRF24L01+ Certificado por FCC ID e IC ID 2,4 GHz con Nordic original

RF2401Pro es un módulo transmisor y receptor de 2,4 GHz altamente integrado, que adopta el chip RF nRF24L01+ de Nordic.
RF2401Pro utiliza estrictamente un proceso sin plomo para su producción y pruebas y ha obtenido numerosas certificaciones como FCC ID, IC ID y ROHS.
Este módulo ha obtenido certificaciones FCC ID e IC ID, la FCC ID es 2AD66-RF2401PRO.

Contáctenos

DESCARGAR

Parámetro	Mín.	Tipo.	Máx.	Unidad	Condiciones
Condiciones de operación
Rango de voltaje de funcionamiento	1.9	3.3	3.6	V
Rango de temperatura de funcionamiento	-40		85	°C
Consumo actual
Corriente RX		< 14		mamá
Corriente TX		12		mamá	@0dBm
Corriente de sueño		<1		uA
Parámetros de RF
Rango de frecuencia	2400		2480	megahercio
Velocidad de datos	250		2000	Kbps	GFSK
Potencia máxima de salida		0		dBm
Sensibilidad RX		-94		dBm	@datos=250kbps

Características del módulo transmisor y receptor de 2,4 GHz RF2401Pro

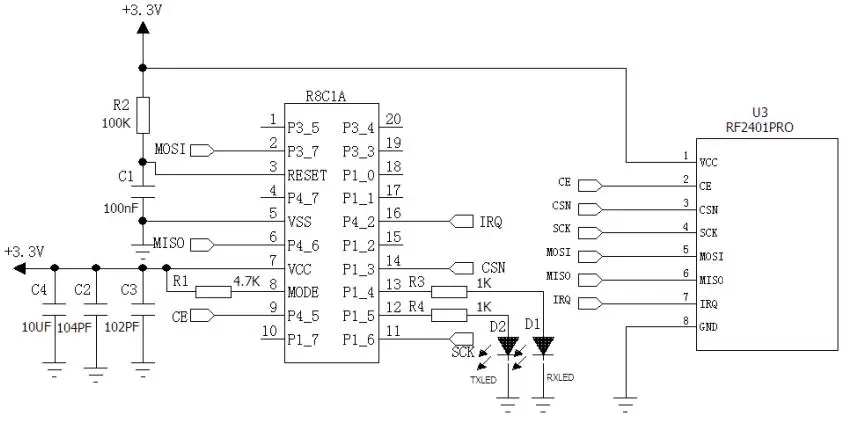

Circuito de aplicación del módulo RF de 2,4 GHz RF2401Pro

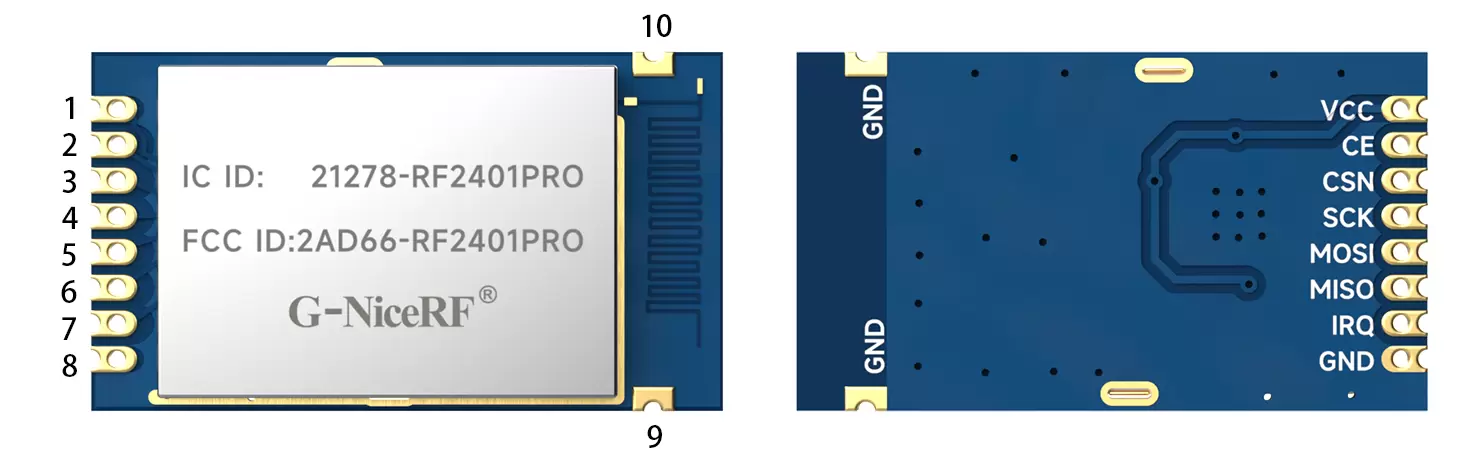

Definición de pines del módulo RF de 2,4 GHz RF2401Pro

N.º de pin	Definiciones de pines	Descripción
1	VCC	Conectar a VCC (1,9-3,6 V)
2	CE	Habilitación de chip
3	CSN	CSN de la interfaz SPI
4	SCK	Interfaz SCK o SPI
5	MOSI	MOSI de la interfaz SPI
6	MISO	MISO de la interfaz SPI
7	IRQ	Salida de interrupción, activa baja
8, 9 y 10	Tierra	Conectar el negativo de potencia

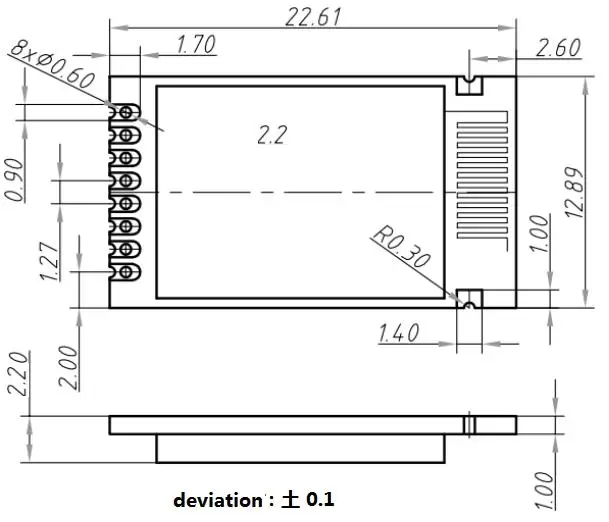

Dimensiones mecánicas del módulo RF de 2,4 GHz RF2401Pro

Dimensiones mecánicas del módulo transmisor y receptor RF2401Pro de 2,4 GHz con chip nRF24L01+
