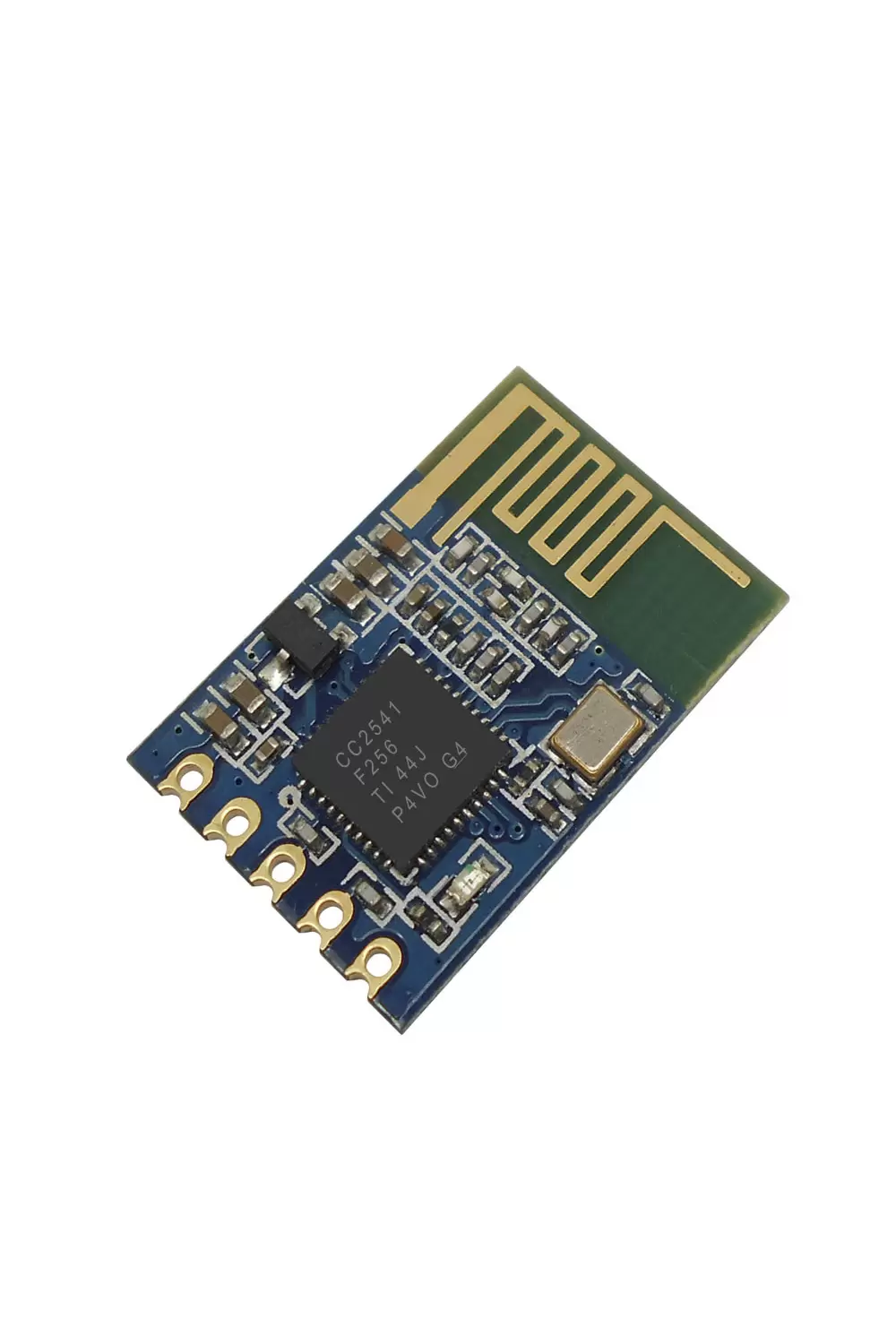

RF2541: El módulo BLE BLE 4.0 UART adopta el chip SOC CC2541
Tipo: bluetooth
Proceso de dar un título: Otros

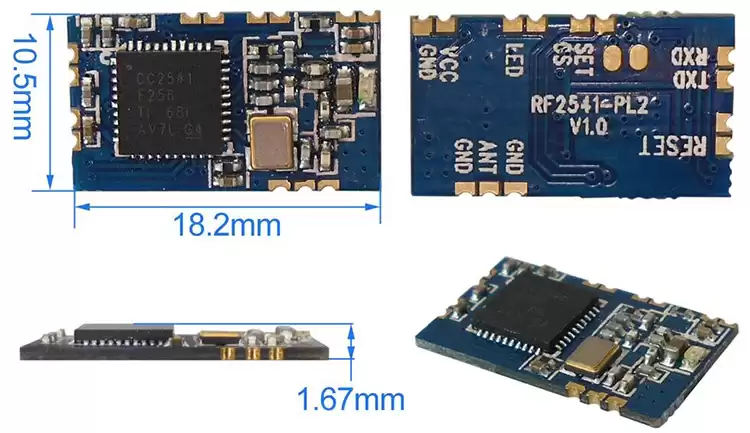

Tamaño (mm):22,43*14,9
HOGAR > PRODUCTOS > MóDULOS BLUETOOTH > RF2541-PL2: MóDULO BLE 4.0 UART BLE CON CAPACIDAD ...

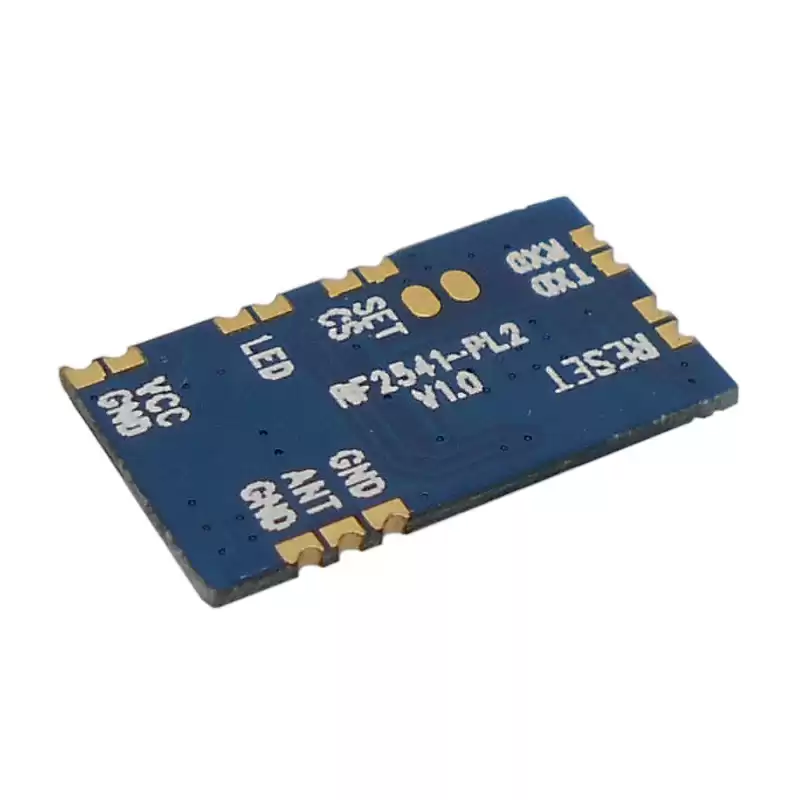

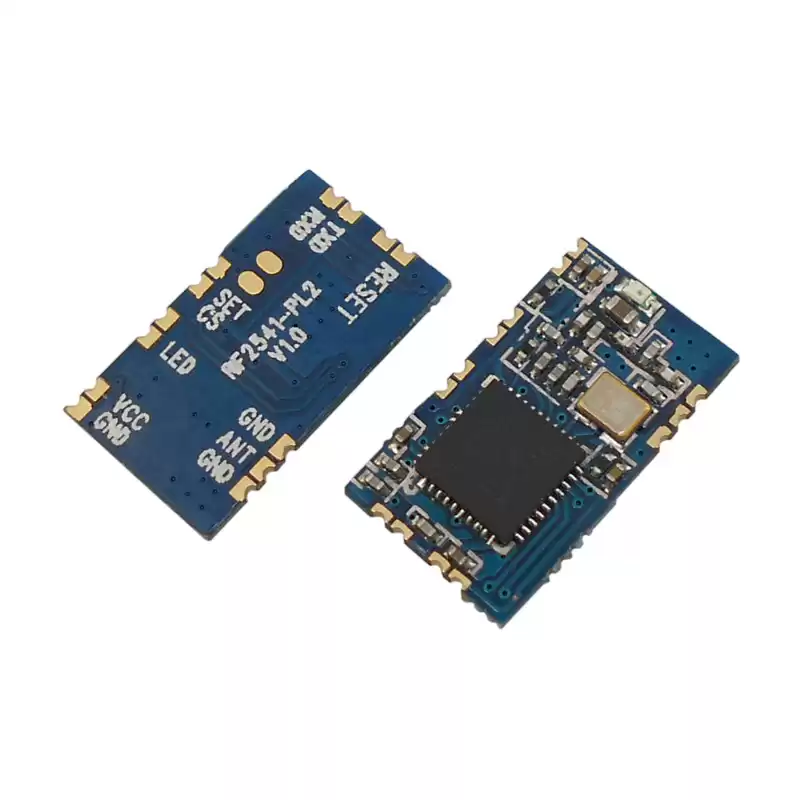

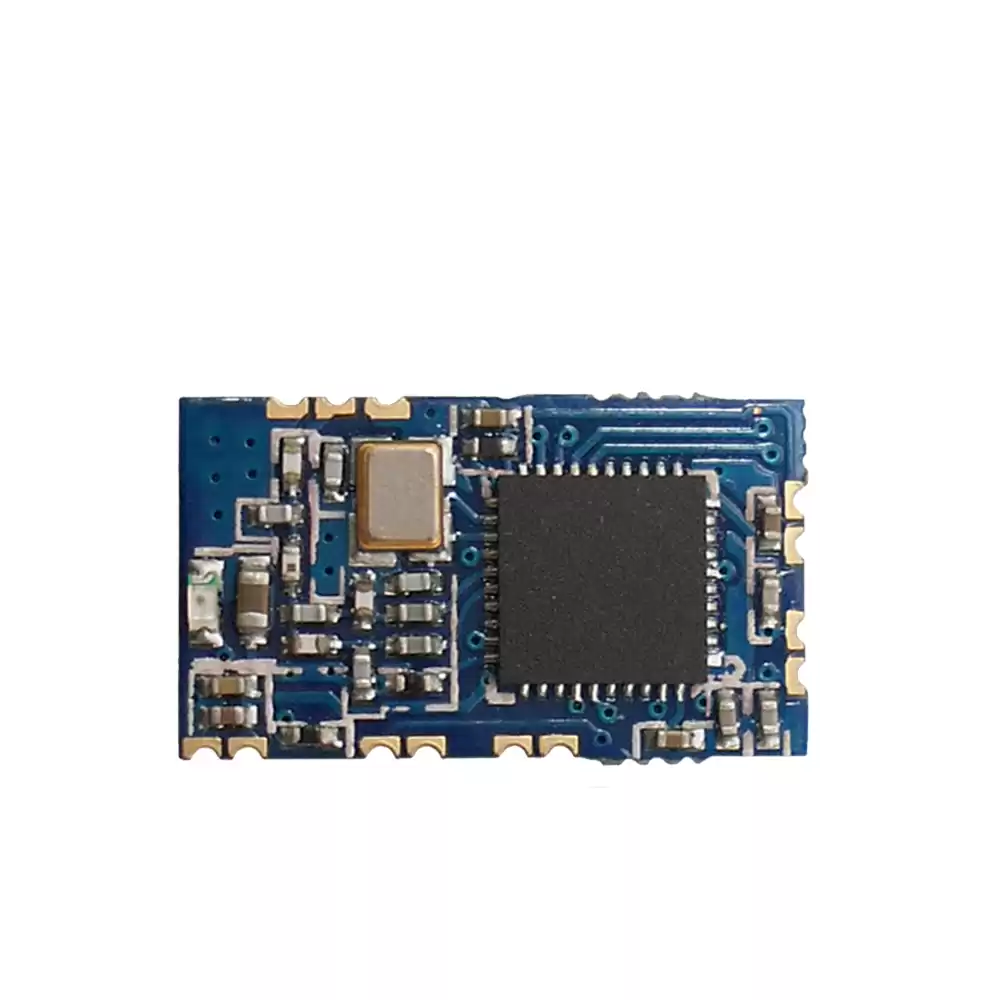

RF2541-PL2: Módulo BLE 4.0 UART BLE con capacidad OTA
RF2541-PL2 es un módulo BLE y adopta el chip CC2541 SOC de TI, RF2541-PL2 se comunica con otros a través de la interfaz UART, con todas las características de BLE 4.0, es fácil de usar, las características incluyen: bajo consumo de energía, larga distancia, Y fuerte capacidad antiinterferencia. Hay dos módulos que construyen la función maestro y esclavo: RF2541-PL2 maestro y RF2541-PL2 esclavo. Esos dos módulos vienen con el mismo hardware pero con un software diferente en su interior.
Parámetros | Mín. | Tipo. | Máx. | Unidad | Condición |
Condiciones de operación | |||||
Rango de voltaje de trabajo | 2.0 | 3.3 | 3.6 | V | Voltaje del regulador interno de 3,3 V. |
Rango de temperatura de trabajo | -40 | 85 | ℃ | ||
Consumo actual | |||||
Corriente RX | <9 | mamá | |||
TX actual | <15 | mamá | |||
Corriente de espera | <1 | ua | |||
Parámetros de radiofrecuencia | |||||
Rango de frecuencia | 2379 | 2496 | megahercio | ||
Tarifa de datos | 250 | 2000 | Kbps | GFSK | |
Potencia máxima de transmisión | -20 | 0 | dBm | ||
Sensibilidad RX | -98 | dBm | @250 Kbps | ||
Características del módulo BLE RF2541-PL2
- Organización de frecuencia: 2379-2496MHz
- Sensibilidad hasta -99dBm@250kbps
- Velocidad de transferencia de datos: 250K, 500K, 1M, 2Mbps
- Modulación GFSK
- Fuente de alimentación de 2,0-3,6 V
- Baja corriente en modo de suspensión <2uA
- interfaz uarte
- Modo maestro y esclavo
- Salida RSSI, indicación de detección de portadora
- Cumple con los estándares BQB y RoHS
- Modo de comunicación flexible punto a punto
Aplicaciones del módulo BLE RF2541-PL2
- Equipo periférico de telefonía móvil.
- Salud del consumidor y atención médica.
- Dispositivos de interfaz humana (teclado, mano, control remoto)
- Sistemas de energía de baja potencia de 2,4 GHz.
- Automatización de edificios de viviendas

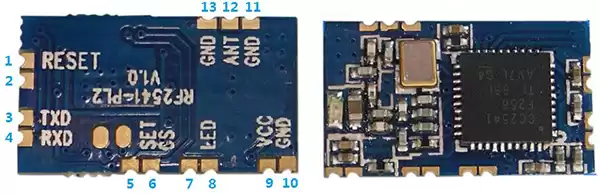

Pin NO. | Nombre del pin | Descripción |
1 | REINICIAR | Restablecimiento de nivel bajo |
3 | TXD | Pin Tx de datos del módulo (voltaje de nivel máx. 3,3 V) |
4 | RXD | Pin Rx de datos del módulo (voltaje de nivel máx. 3,3 V) |
5 | COLOCAR | Habilitación del modo de configuración (Nivel alto para ingresar al modo de configuración, nivel bajo para ingresar al modo de comunicación) |
6 | CS | Control de sueño, nivel alto para ingresar al modo de suspensión, nivel bajo para ingresar al modo de comunicación normal. |
2,7 | CAROLINA DEL NORTE | Vacante |
8 | CONDUJO | Indicación de estado de comunicación, el nivel bajo muestra desconectado, el nivel alto muestra conectado |
9 | VCC | Conecte VCC (2,0-3,6 v) |
10、11、13 | Tierra | Conectado a tierra |
12 | HORMIGA | Conectado a la antena |
