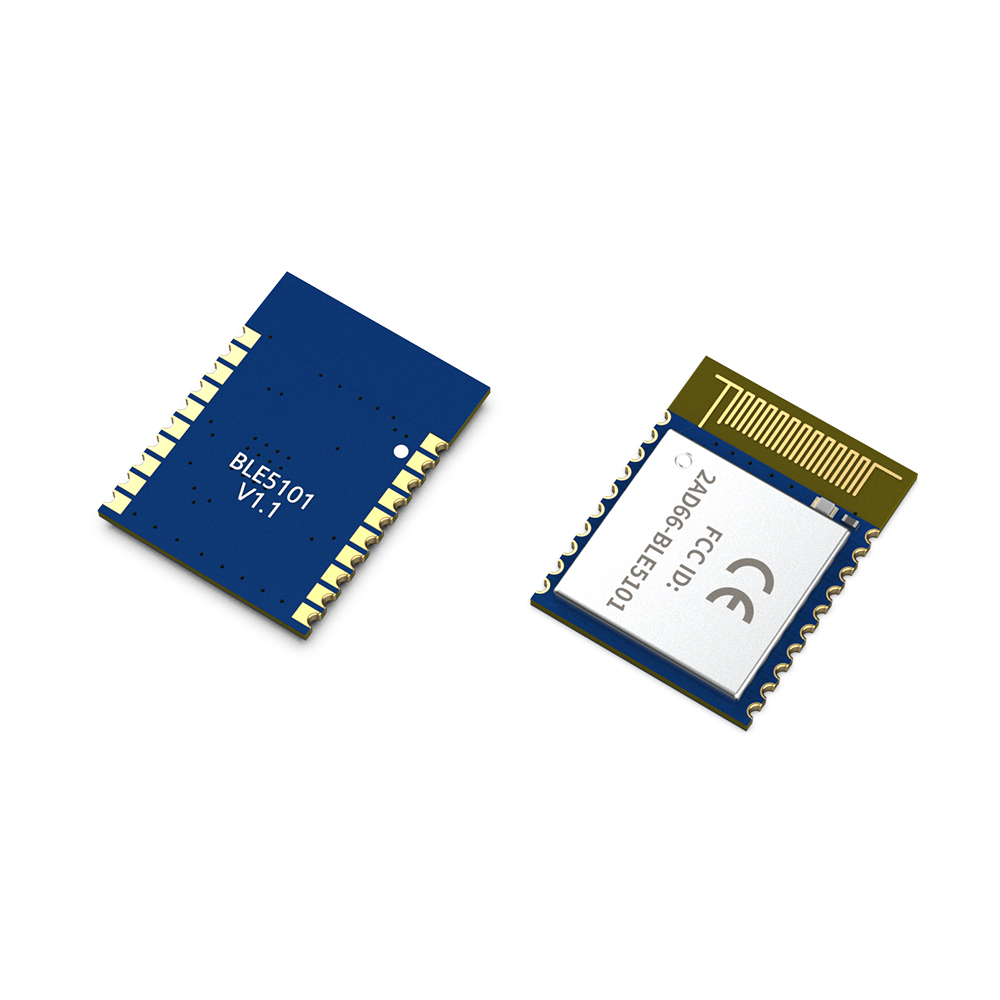

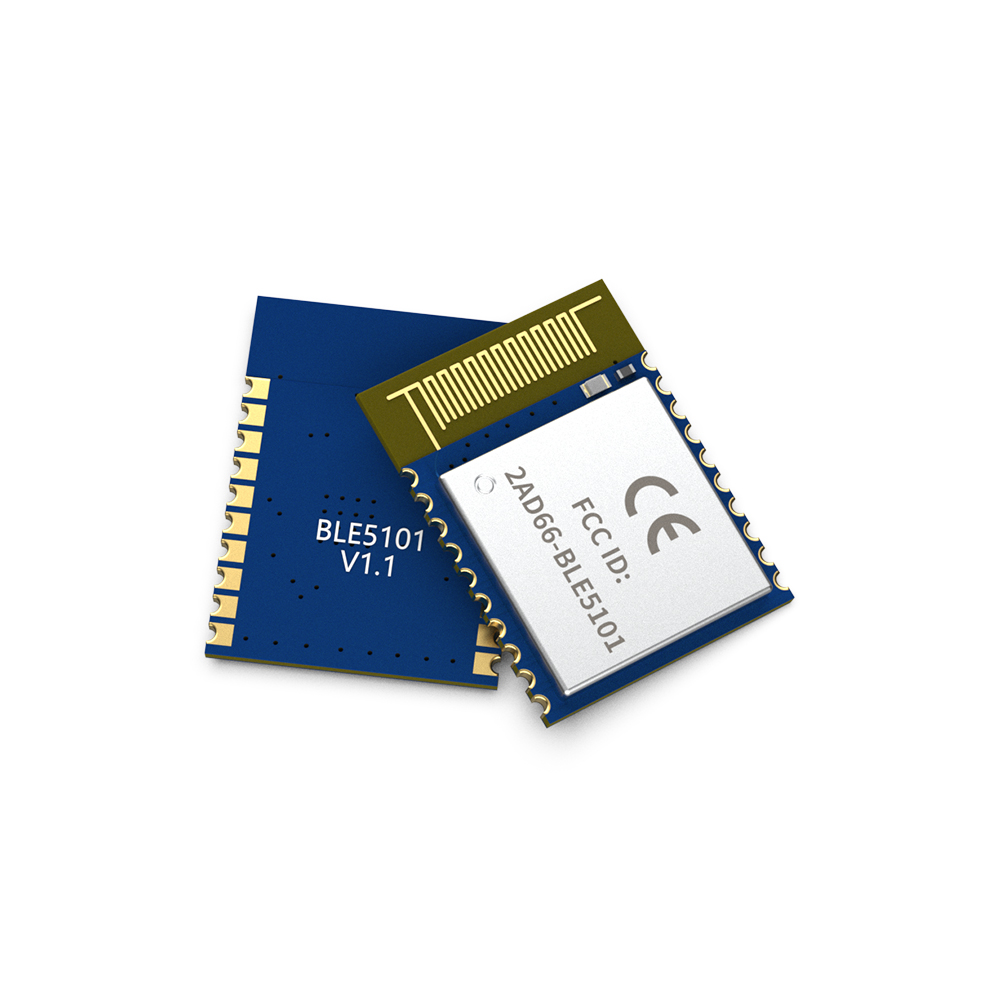

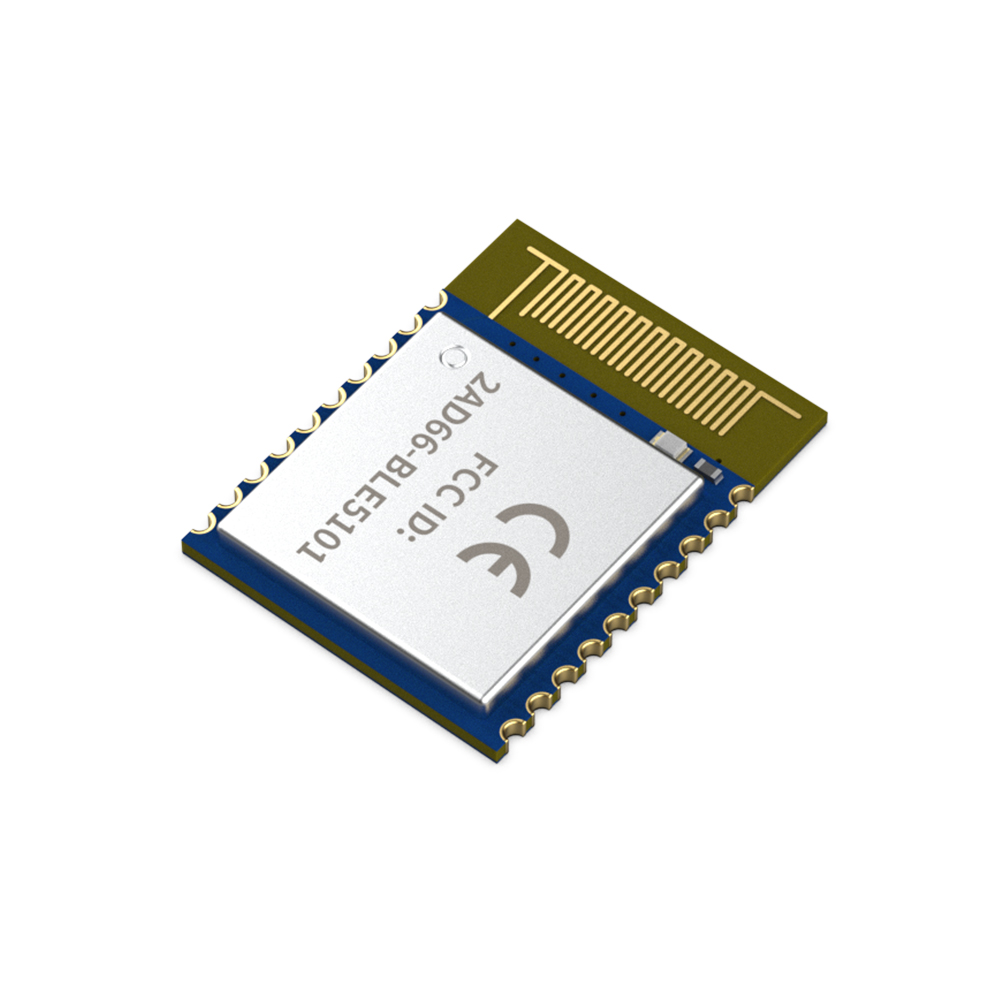

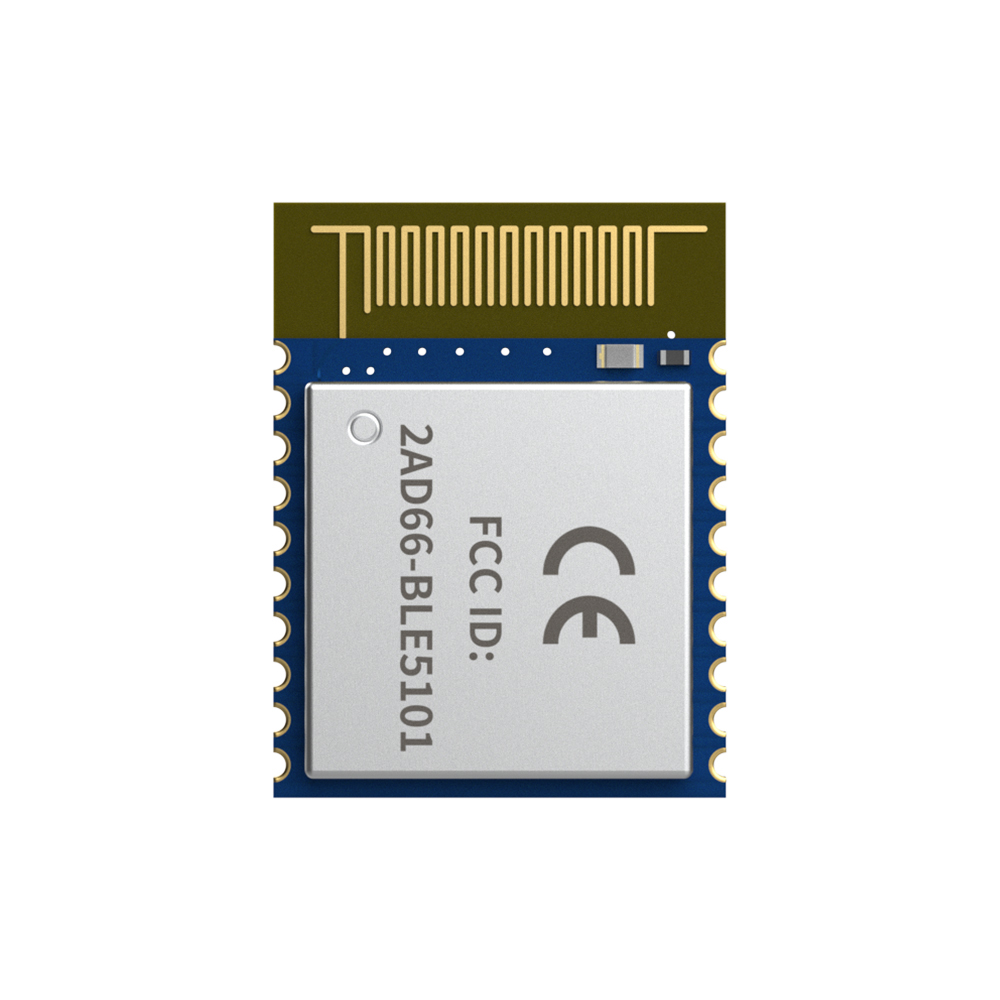

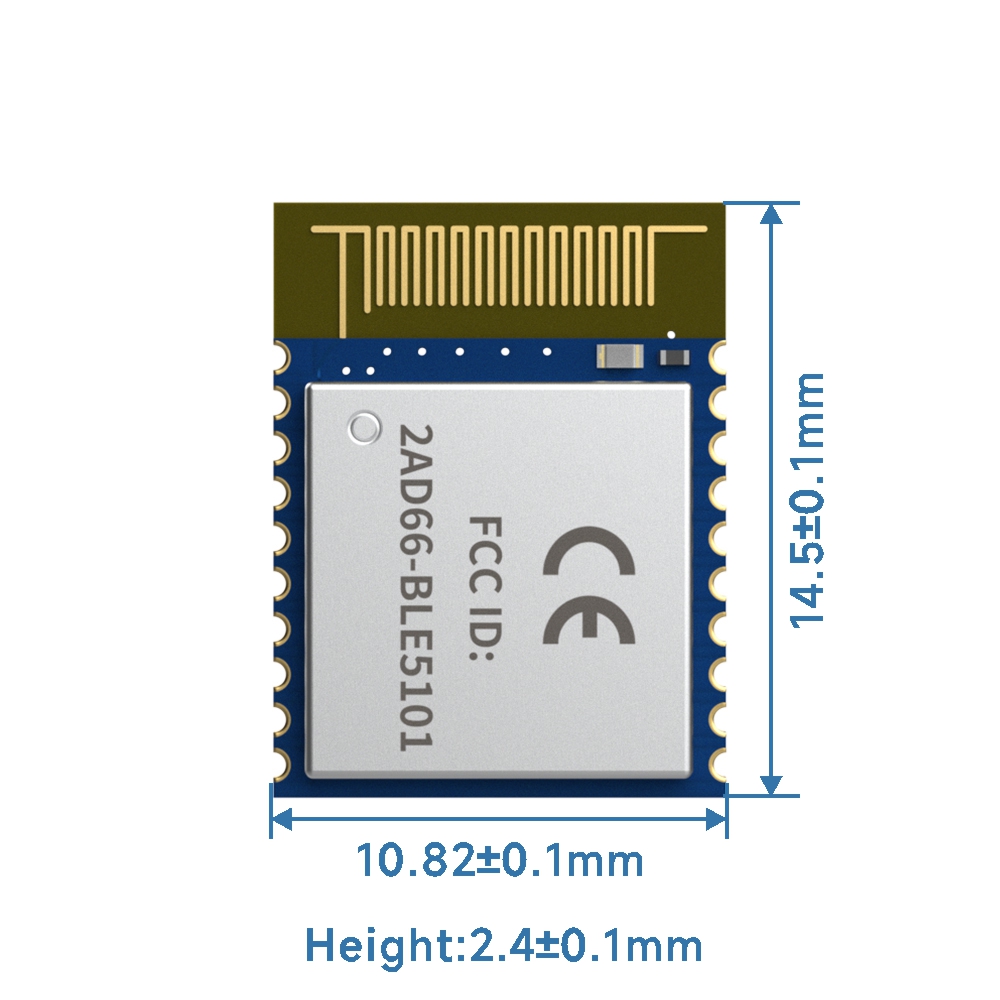

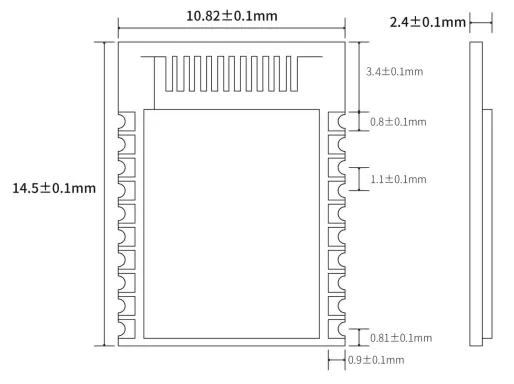

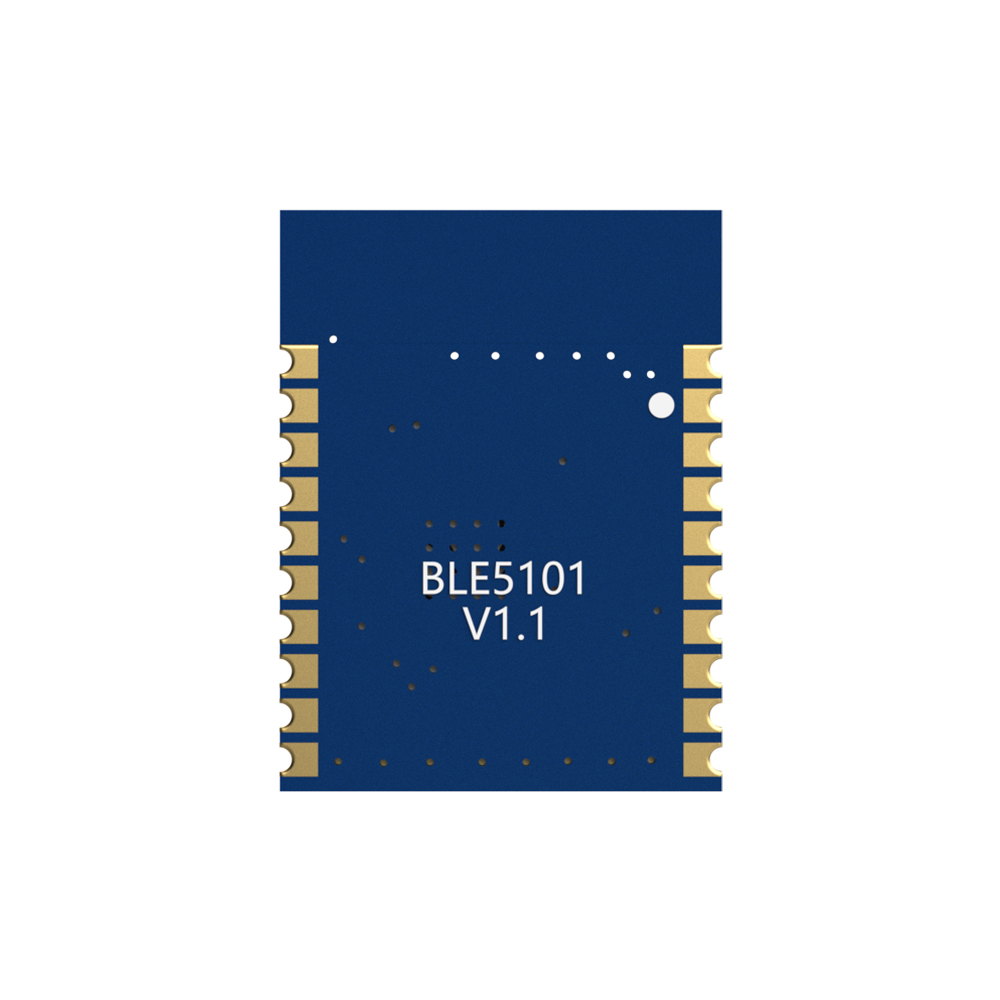

BLE5101: Módulo BLE con certificación CE-RED y FCC ID BLE 5.1
- BLE5101 es un módulo BLE basado en el protocolo BLE 5.1, coexistencia de roles maestro y esclavo, tamaño pequeño, bajo consumo de energía y la banda de frecuencia de la señal de trabajo es de 2,4 GHz.
- El módulo BLE5101 es desarrollado por Shenzhen NiceRF Wireless Technology Co., Ltd. El módulo admite la coexistencia de roles maestro y esclavo, puede conectarse al maestro y al esclavo al mismo tiempo y puede configurar de manera flexible el número de conexiones maestras y esclavas. y puede admitir hasta 20 conexiones. Soporte máximo para transmisión de datos a una velocidad de baudios de 115200 bps. El módulo utiliza comandos AT para configurar parámetros y el funcionamiento es sencillo y fácil de usar. Además, BLE5101 también tiene la función BLE Mesh, que se puede utilizar con otros módulos para lograr una red en malla. Los módulos pueden usarse ampliamente en ropa inteligente, hogares inteligentes, automóviles, iluminación, recopilación de datos de automatización inteligente, control inteligente, detección inalámbrica, etiquetas electrónicas y otros escenarios.
- BLE5101 utiliza estrictamente tecnología sin plomo para producción y pruebas, y cumple con los estándares RoHS y Reach.
- El módulo BLE BLE5101 ha obtenido la certificación CE-RED y FCC ID.
| Parámetro | Mín. | Tipo. | Máx. | Unidad | Condición |
| Condiciones de operación | |||||
| Rango de voltaje de trabajo | 1.71 | 3.3 | 4.3 | V | |
| Rango de temperatura de funcionamiento | -40 | 60 | ℃ | ||
| Consumo actual | |||||
| Recibir actual | 7.1 | mamá | |||
| Corriente de emisión | 7.4 | mamá | |||
| Dormir actual | < 7,5 | ua | |||
| Corriente inactiva | < 6,58 | mamá | Estado inactivo: se refiere a que no hay conexión, ni transmisión/escaneo del módulo | ||
| Parámetro de radiofrecuencia | |||||
| Rango de frecuencia | 2400 | 2483,5 | megahercio | ||
| transmitir potencia | -16 | 10 | dBm | ||
| Recepción de sensibilidad | -95 | dBm | |||
| Tipo | bluetooth |
| Proceso de dar un título | CE-RED, identificación FCC |
Características del módulo BLE BLE5101
- Admite protocolo Bluetooth BLE 5,1
- Admite la coexistencia de funciones de maestro y esclavo y puede conectar varios maestros y esclavos al mismo tiempo, hasta 20 conexiones
- Admite 2 modos de trabajo de configuración y transmisión transparente
- Admite actualización inalámbrica (OTA DFU)
- Admite configuración de parámetros de múltiples puertos serie
- Admite UUID personalizado de 16 bits, incluido un UUID de servicio y dos UUID característicos, que pueden configurarse de manera flexible y ser compatibles con productos BLE similares
- Admite conexión manual y conexión automática 2 métodos de conexión
- La MTU máxima es 247 bytes.
- Admite UUID personalizado de 16 bits, incluido un UUID de servicio y dos UUID característicos
- Distancia máxima de comunicación 150 m (10 dBm, 1 Mbps)
- Admite modificación personalizada de la dirección mac local
- Admite enlace de direcciones mac, hasta 8 dispositivos (independientemente de maestro y esclavo)
- Apoyar el sueño de baja potencia
Aplicaciones del módulo BLE BLE5101
- Sensor inalámbrico de lectura de contadores inalámbricos.
- hogar inteligente
- Telecontrol industrial, telemetría.
- Edificios inteligentes, edificios inteligentes
- Recopilación de datos automatizada
- sensor de salud
- Dispositivo portátil inteligente
- robot inteligente
- Detección inalámbrica
- etiquetas electrónicas
- control inteligente
Se recomienda un diagrama de circuito (use la mayoría de las funciones de hardware):

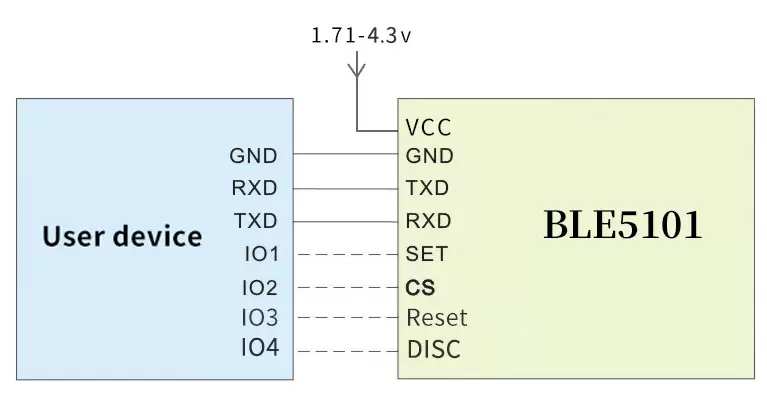

Diagrama de circuito de aplicación mínima (solo se utiliza la función de puerto serie):

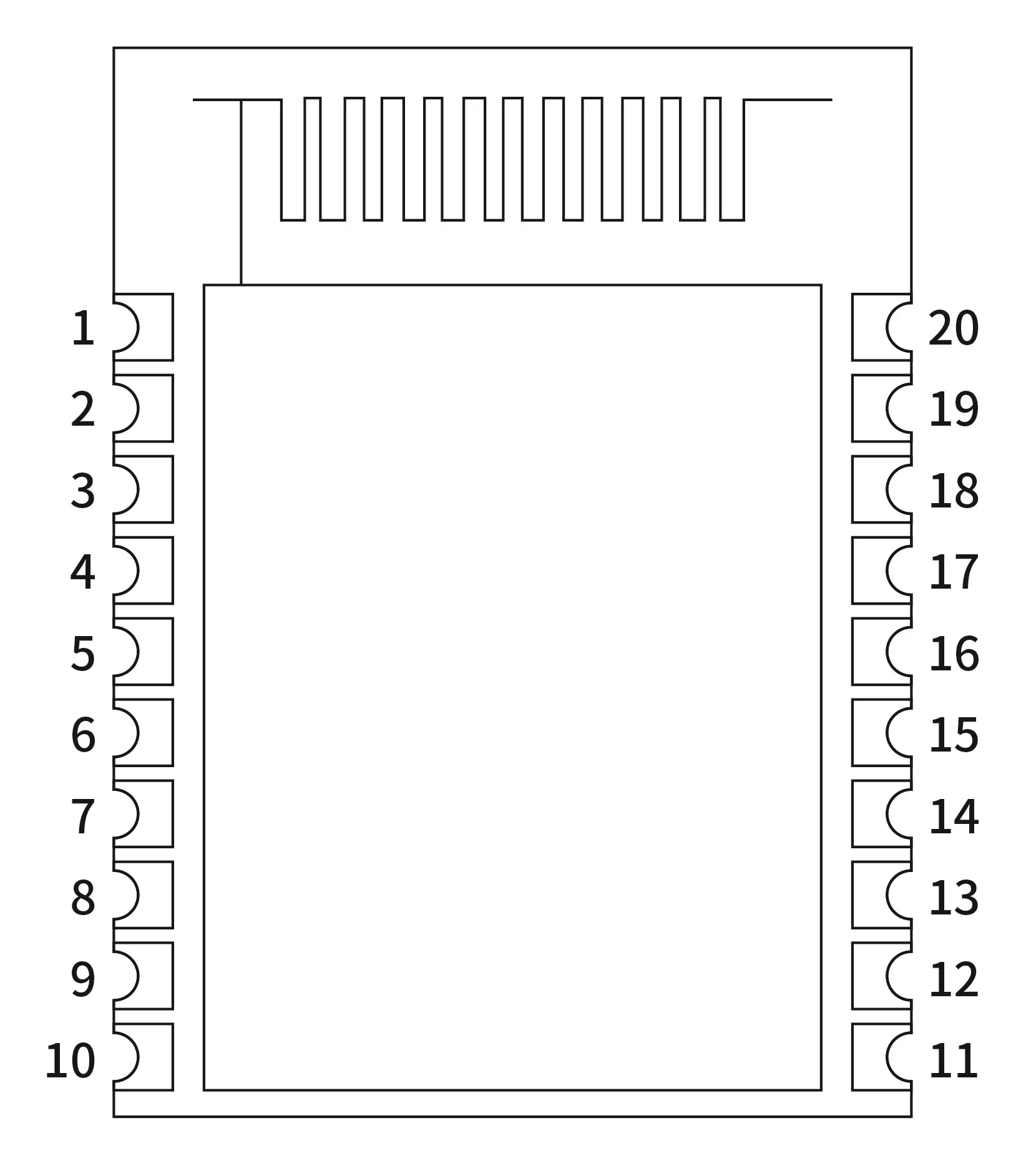

| Pin NO. | Nombre del pin | E/S | Función de pasador | Descripción |
| 1, 9 | Tierra | Tierra | Tierra eléctrica | |
| 2 | CAROLINA DEL NORTE | pies colgando | ||
| 3 | SWCLK | SWCLK/GPIO | Conéctese a IO interno, usado para grabar el programa, se puede usar como IO normal cuando se ejecuta | |
| 4 | SWDIO | SWDIO/GPIO | Conéctese a IO interno, usado para grabar el programa, se puede usar como IO normal cuando se ejecuta | |
| 5 | PA0 | I | CS | Módulo de suspensión CS (bajo nivel de trabajo, alto nivel de suspensión, nivel alto predeterminado) |
| 6 | PA1 | I | COLOCAR | PIN de configuración del módulo SET (nivel alto durante la comunicación normal, ingrese al modo de configuración cuando el pin SET esté bajo, nivel alto predeterminado) |
| 7 | PD5 | oh | USART1_TX | Pin TXD de transmisión de datos en serie del módulo (el voltaje de nivel es de hasta 3,3 V) |
| 8 | PD4 | I | USART1_RX | Módulo de recepción de datos en serie pin RXD (voltaje de nivel hasta 3,3 V) |
| 10 | VCC | VCC | Conectar al polo positivo de la fuente de alimentación (1,71-4,3V) | |
| 11 | PD7 | oh | CS_DE | Pin indicador del estado del sueño (nivel bajo al dormir, nivel alto al trabajar) |
| 12 | REINICIAR | I | REINICIAR | Pin de reinicio del módulo, reinicio de alto nivel, hay una resistencia desplegable en el interior. |
| 13 | PD6 | oh | MODE_DE | Pin indicador de estado de funcionamiento (la salida de alto nivel está en estado publicitario, la salida de bajo nivel está en estado sin publicidad) |
| 14 | PC5 | E/S | PC5 | GPIO |
| 15 | PA3 | E/S | PA3 | Depurar_TX |
| 16 | PA2 | E/S | PA2 | Depuración_RX |
| 17 | PA7 | I | DESCT | Pin de habilitación de conexión Bluetooth, tire hacia abajo para desconectar la conexión Bluetooth, nivel alto predeterminado |
| 18 | PA6 | E/S | PA6 | GPIO |
| 19 | PA4 | E/S | PA4 | GPIO |
| 20 | PA5 | oh | SET_DE | Nivel alto = Modo de transmisión transparente Nivel bajo = Modo de configuración AT |
