STX888 SRX888: Módulo de duplicación de señal inalámbrica

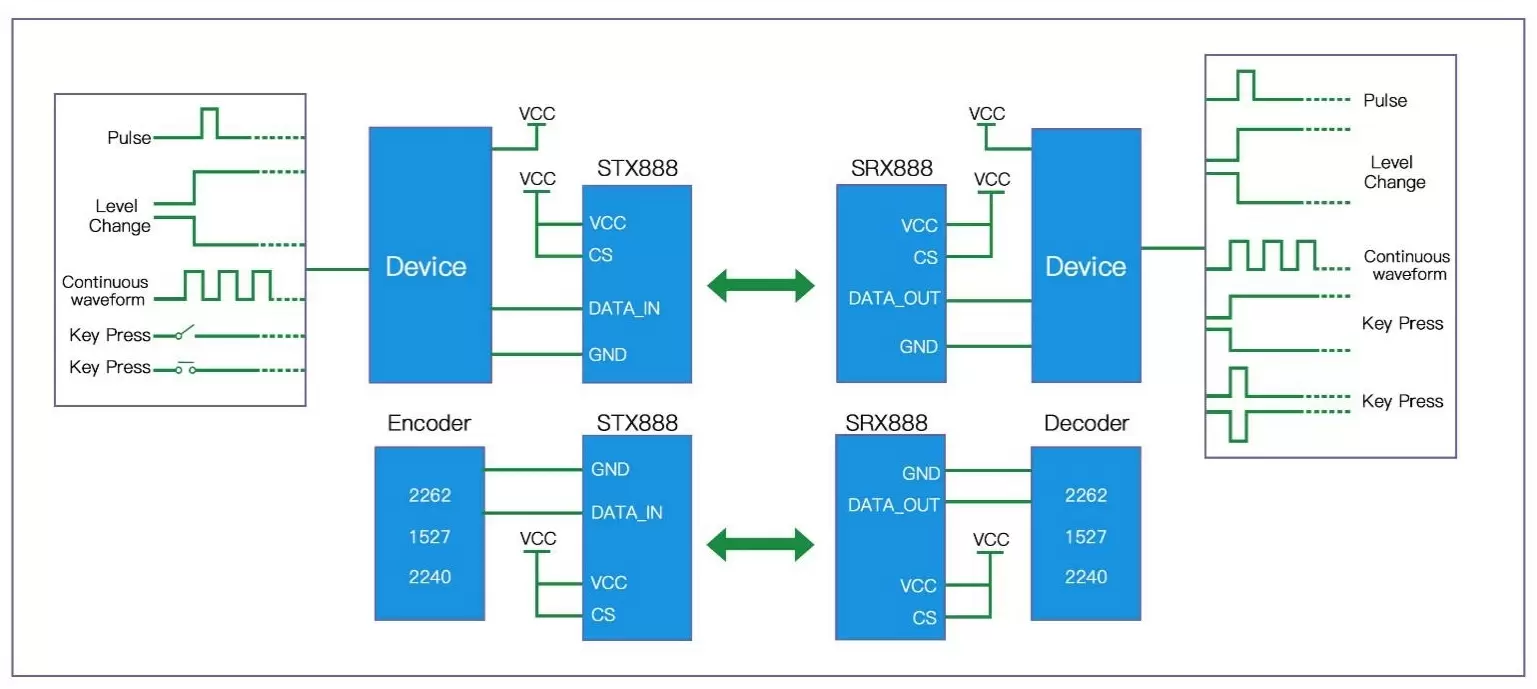

- Este es un módulo de duplicación de señal inalámbrica que puede emitir de forma remota la misma forma de onda.
- El módulo puede transmitir cualquier forma de onda digital (como el pulso o la forma de onda en serie ...) con una frecuencia por debajo de 9.6kHz. El grupo de módulos está compuesto por un módulo de transmisión (STX888) y un módulo receptor (SRX888). La entrada de forma de onda al pin de datos del módulo de transmisión se emitirá en el pin de datos del módulo receptor.
- STX888 y SRX888 se fabrica y se prueba estrictamente utilizando un proceso sin plomo y cumple con ROHS y alcanza los estándares.
Especificaciones eléctricas STX888 (voltaje de alimentación: 5 V, 25 ℃)
| Parámetro | Mín. | Tipo. | Máx. | Unidad | Condiciones |
| Condiciones de operación | |||||
| Voltaje de suministro | 3.3 | 5.0 | 6.5 | V | |
| Rango de temperatura de funcionamiento | -40 | 25 | +85 | ℃ | |
| Consumo actual | |||||
| corriente TX | 370 | mamá | @27dBm | ||
| Corriente de espera | < 10 | mamá | En espera, sin transmisión | ||
| Dormir actual | < 10 | ua | |||
| Parámetros de radiofrecuencia | |||||
| Rango de frecuencia | 428,92 | 433.92 | 443.92 | megahercio | |
| potencia de radiofrecuencia | 26 | 27,5 | 28,5 | dBm | @5V |
| hora de despertar | - | 4 | - | EM | |
Especificaciones eléctricas del SRX888 (voltaje de alimentación: 5 V, 25 ℃)
| Parámetro | Mín. | Tipo. | máx. | Unidad | Condiciones |
| Condiciones de operación | |||||
| Voltaje de suministro | 3.3 | 5.0 | 6.5 | V | |
| Rango de temperatura de funcionamiento | -40 | 25 | +85 | ℃ | |
| Consumo actual | |||||
| Corriente RX | < 31 | mamá | |||
| Dormir actual | < 10 | ua | |||
| parámetros de radiofrecuencia | |||||
| Rango de frecuencia | 428,92 | 433.92 | 443.92 | megahercio | |
| hora de despertar | - | 4 | - | EM | |
Nota: Aunque la fuente de alimentación del módulo transmisor y del módulo receptor es de 5 V, el nivel IO del módulo es TTL de 3,3 V y se debe considerar la compatibilidad de niveles al usarlo.
| Función especial | Módulo de señal de señal |
Características
- Transmisión de forma de onda arbitraria
- Baja distorsión de señal
- Fácil de usar, sin configuración ni programación
- Comunicación de larga distancia (abierta> 500M)
- Puede personalizar más potencia, mayor distancia
- Protección múltiple de software y hardware, puede funcionar de manera estable en entornos complejos
- Pequeño retraso (4 ms)
- 16 canales de frecuencia son opcionales para evitar conflictos de señales inalámbricas
- Modulación GFSK, fuerte capacidad antiinterferente
- Transmite y recibe un consumo de energía ultrabajo
- Aplicación de grado industrial (-40～+ 85 ℃)

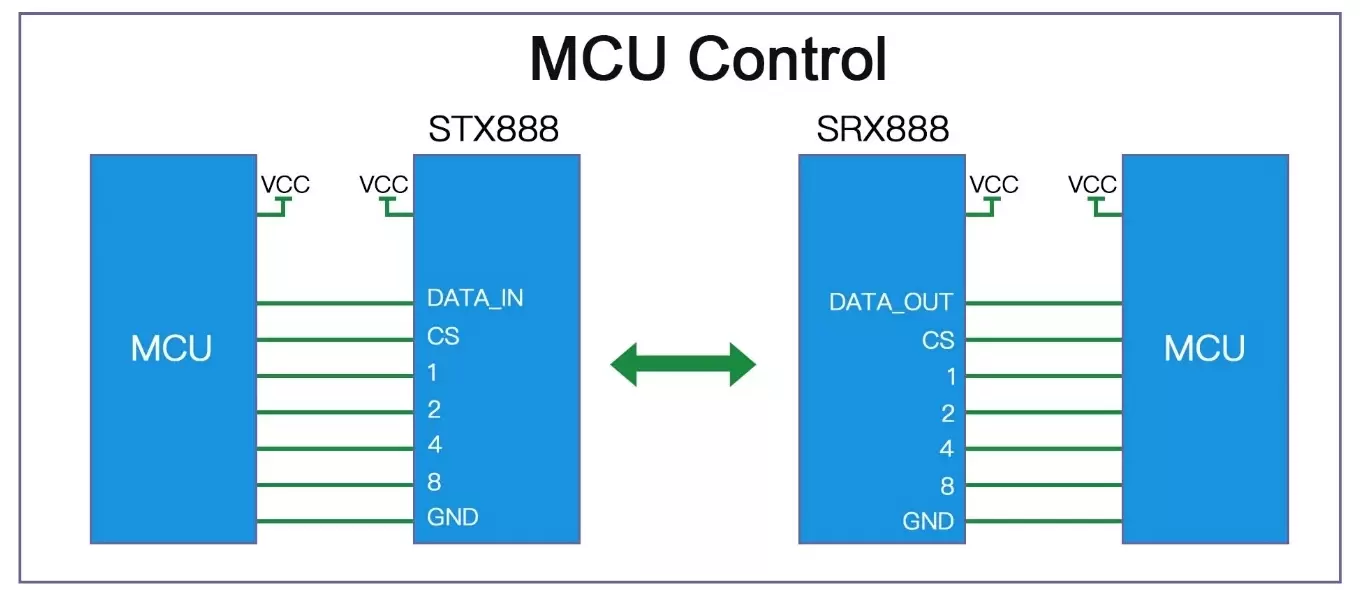

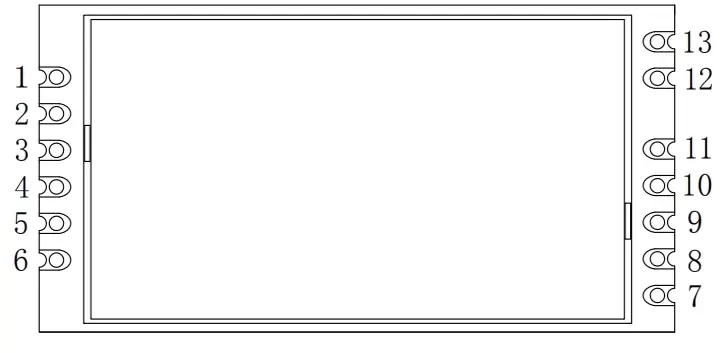

Definiciones de pines STX888:
| Pin NO. | Definiciones | Entrada/Salida | Descripción del pasador |
| 1 | VCC | Fuente de alimentación positiva | |
| 2 | Tierra | Tierra eléctrica | |
| 3 | CS | I | Habilitación del módulo (bajar para dormir, levantar o flotar para trabajar) |
| 4 | DATOS | I | Pin de entrada de datos |
| 5 | LED+ | oh | conectar al polo positivo del LED |
| 6 | CONDUJO- | oh | conectar al polo negativo del LED (resistencia interna de 1K en serie) |
| 7 | D1 | I | Selección de canal de frecuencia |
| 8 | D2 | ||
| 9 | D4 | ||
| 10 | D8 | ||
| 11 | Tierra | Tierra eléctrica | |
| 12 | Tierra | Tierra de la antena | |
| 13 | HORMIGA | Conectar con antena coaxial de 50 ohmios. |

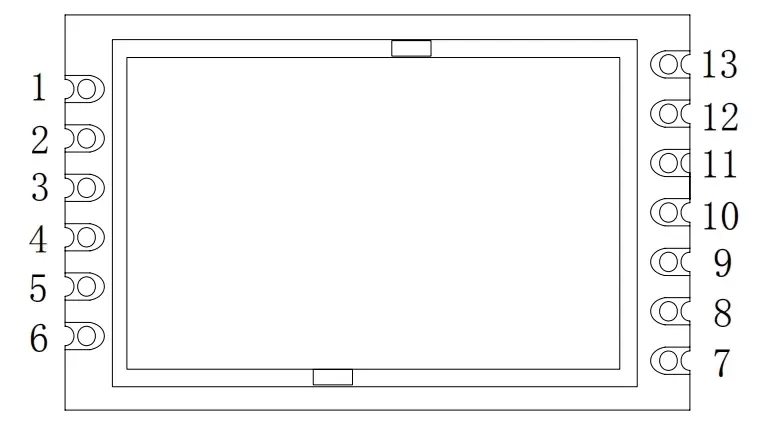

Definiciones de pines SRX888:
| Pin NO. | Definiciones | Entrada/Salida | Descripción del pasador |
| 1 | VCC | Fuente de alimentación positiva | |
| 2 | Tierra | Tierra eléctrica | |
| 3 | CS | I | Habilitación del módulo (nivel bajo de suspensión, la corriente de suspensión es inferior a 5 uA, nivel alto predeterminado) |
| 4 | DATOS | oh | Pin de entrada de datos |
| 5 | LED+ | oh | Conectar al polo positivo del LED |
| 6 | CONDUJO- | I | Conecte al polo negativo del LED (resistencia interna de 1K en serie) |
| 7 | D1 | I | Selección de canal de frecuencia |
| 8 | D2 | ||
| 9 | D4 | ||
| 10 | D8 | ||
| 11 | Tierra | Tierra eléctrica | |
| 12 | Tierra | Tierra de la antena | |
| 13 | HORMIGA | Conectar con antena coaxial de 50 ohmios. |

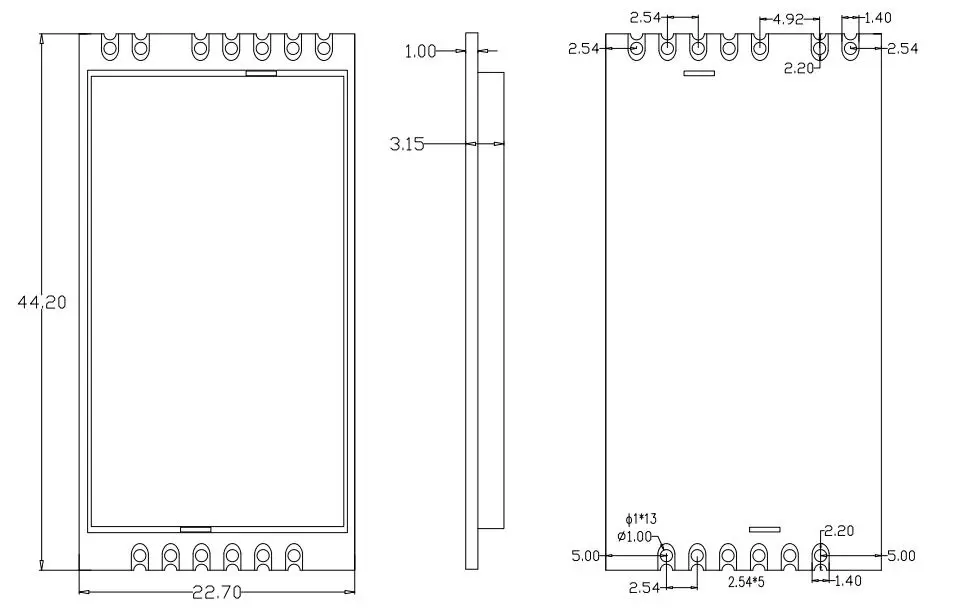

Dimensiones STX888:
Dimensiones SRX888:
