LoRa128X-C1: Módulo transceptor inalámbrico LoRa de largo alcance de 2,4 GHz para una mayor conectividad
La serie LoRa128X-C1 está estrictamente fabricada y probada utilizando procesos sin plomo, cumpliendo con los estándares RoHS y Reach.
Esta serie de módulos está diseñada con base en los chips RF SX1280/SX1281 del fabricante estadounidense original, Semtech. Utiliza modulación LoRa, lo que soluciona eficazmente la limitación de las distancias de comunicación cortas en los módulos comunes de 2,4 GHz. Además, los módulos integran la función de "tiempo de vuelo" para aplicaciones de medición de distancia inalámbrica.
Con la alta capacidad de penetración de la banda de frecuencia de 2,4 GHz combinada con la modulación LoRa, estos módulos ofrecen una excelente sensibilidad de recepción y resistencia a la interferencia ambiental, lo que los hace adecuados para escenarios que requieren transmisión de 2,4 GHz a larga distancia.
Módulo | LoRa128X-C1-TIP | LoRa128X-C1-TA | LoRa128X-C1-IP | LoRa128X-C1-A |
Características | Equipado con conector de antena IPEX , Oscilador de cristal con compensación de temperatura TCXO de grado industrial de 0,5 ppm | De a bordo Antena PCB , Oscilador de cristal con compensación de temperatura TCXO de grado industrial de 0,5 ppm | Con conector de antena IPEX , Oscilador de cristal de grado industrial de 10 ppm | Antena PCB integrada , Oscilador de cristal de grado industrial de 10 ppm |
★ Los siguientes parámetros se obtienen mediante pruebas con un cable coaxial de 50 ohmios conectado al instrumento a VCC = 3,3 V.
Parámetros | Mín . | Típico. | Máx. | Unidad | Condición |
Condiciones de trabajo | |||||
Rango de voltaje de trabajo | 1.8 | 3.3 | 3.7 | V | |
Voltaje de temperatura | -40 | 85 | °C | ||
Consumo actual | |||||
Corriente RX | < 1 1 | mamá | @ LoRa 128 x-C1-IP/ LoRa128x-C1-A | ||
< 1 3 | mamá | @ LoRa 128 x-C1-TIP/ LoRa128x-C1-TA | |||
Corriente TX | 50 | mamá | @V CC = 3,3 V, 12,5 dBm
| ||
Corriente de sueño | < 1 | uA | |||
Rango de frecuencia | |||||
Rango de frecuencia | 2400 | 2500 | megahercio | ||
Velocidad de datos | 0.476 | 202 | Kbps | @LoRa | |
260 | 1300 | Kbps | @FLRC | ||
125 | 2000 | Kbps | @FSK | ||
Potencia de salida | -18 | 12.5 | dBm | @VCC=3,3 V | |
Sensibilidad de recepción | -132 | dBm | LoRa a 0,476 kbps | ||
n Rango de frecuencia de funcionamiento: 2400-2500 MHz
Modulación FSK FLRC de LoRa
n Velocidad de transferencia de datos: 0,476-202 Kbps a LoRa
n Potencia máxima de salida: 12,5 dBm
n Sensibilidad: -132dBm @ LoRa
n Oscilador de cristal de alta precisión (0,5 ppm TCXO/10 ppm)
n Modo de comunicación de paquetes (Recepción/transmisión FiFo 256 bytes)
n Rango de voltaje de funcionamiento: 1,8-3,7 V
n Rango de temperatura de funcionamiento: -40~+85 °C
Aplicaciones
n Control remoto inalámbrico
n Casa inteligente
n Control de juguetes
n Monitoreo de la presión de los neumáticos
n Monitoreo de la salud
Lector/escritor de etiquetas n

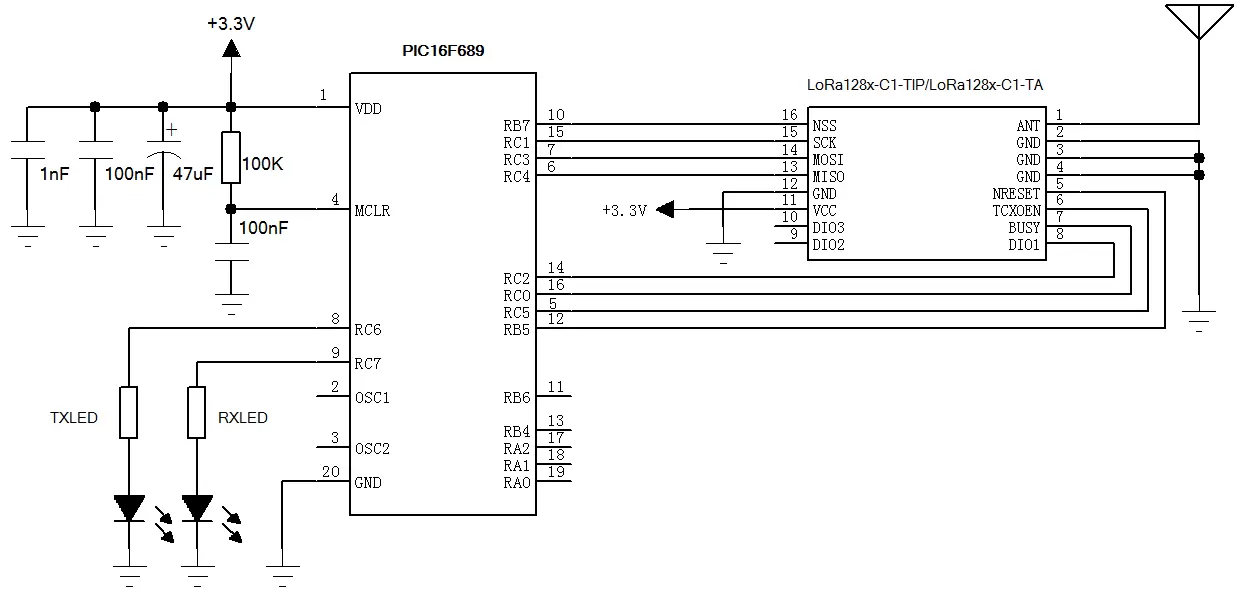

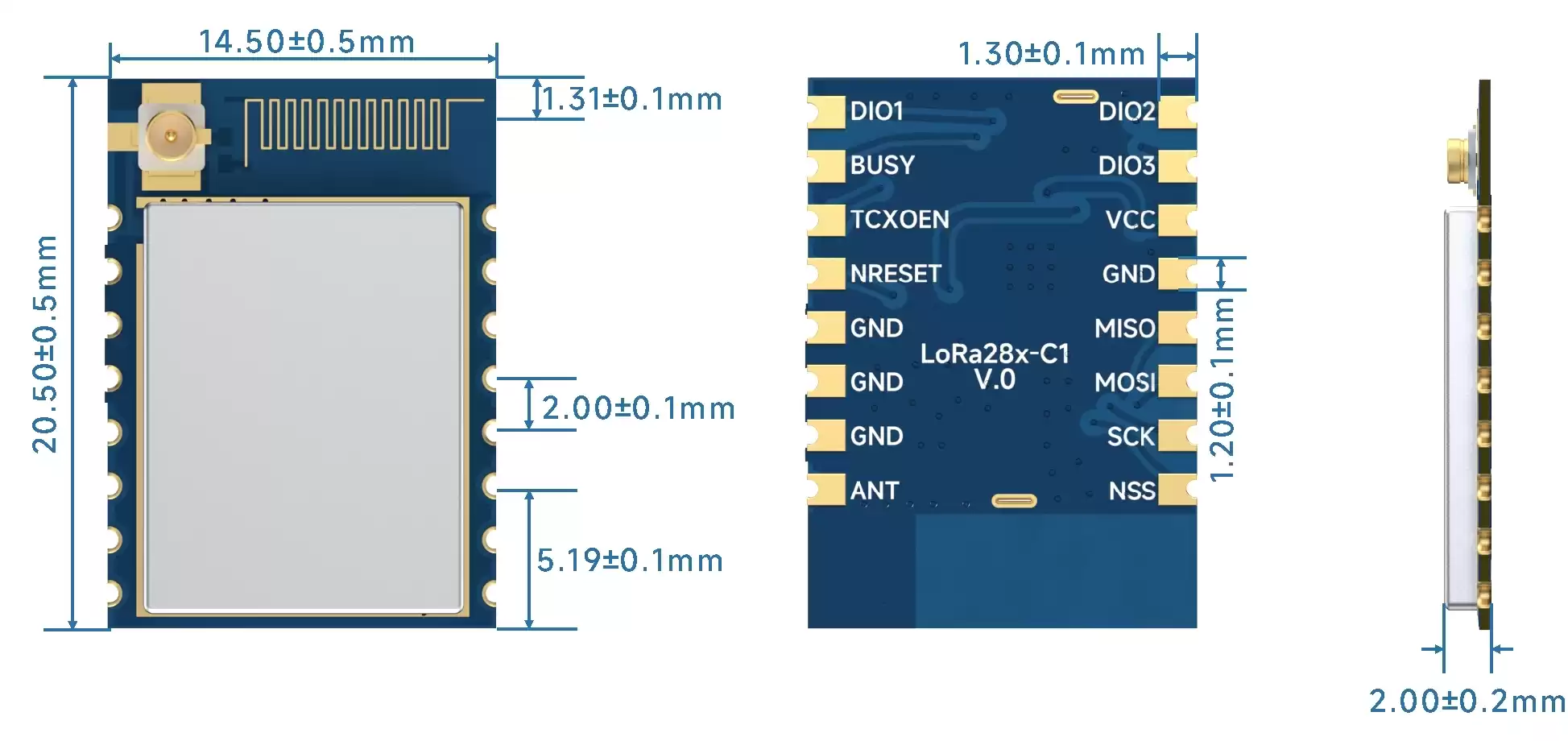

LoRa128X-C1-TIP/LoRa128X-C1-TA:
LoRa128X-C1-IP/LoRa128X-C1-A:
Pin N.º | Nombre del pin | Descripción |
1 | HORMIGA | Conectar con antena coaxial de 50 ohmios |
2,3,4,12 | Tierra | Conectado al polo negativo |
5 | NRESET | Pin de activación de reinicio de chip, activo bajo |
6 | TCXOEN | Activar TCXO: 1. Gire el pin TCXOEN al nivel alto antes de reiniciar SX1280; ; 2. Retrasar al menos 3 ms para esperar el inicio del TCXO ; 3. Durante el uso del módulo 1280, TCXOEN debe mantenerse en alto nivel Apague TCXO (si el módulo necesita ingresar al modo de suspensión): 1. Llame a la función Set Sleep() para poner el módulo en modo de suspensión; 2. Retrasar al menos 1 ms para esperar a que el módulo complete su proceso de suspensión; 3. Baje TCXOEN para deshabilitar TCXO; Cuando utilice un oscilador de cristal normal, deje este pin flotante. |
7 | OCUPADO | Pin indicador de estado (consulte la hoja de datos SX1280/1281 para obtener más detalles). |
8 | DIO1 | Pines de chip de conexión directa, configurables como E/S de propósito general (los detalles de la función se pueden encontrar en la hoja de datos SX1280/1281). |
9 | DIO2 | Pines de chip de conexión directa, configurables como E/S de propósito general (los detalles de la función se pueden encontrar en la hoja de datos SX1280/1281). |
10 | DIO3 | Pines de chip conectados directamente, configurables como E/S de propósito general (los detalles de la función se pueden encontrar en la hoja de datos SX1280/1281). |
11 | VCC | Conecte la fuente de alimentación positiva (1,8-3,7 V). |
13 | MISO | Salida SPI para datos SPI |
14 | MOSI | Entrada SPI para datos SPI |
15 | SCK | Reloj serie para interfaz SPI |
16 | Sistema Nacional de Seguridad | Pin de selección de chip del módulo |
