SA878: Módulo Walkie Talkie integrado de 2W que adopta el oscilador de cristal TCXO
SA878 es un módulo walkie-talkie profesional integrado rentable, microcontrolador integrado de alta velocidad, chip transceptor RF de alto rendimiento y amplificador de potencia RF, y proporciona un puerto serie estándar para comunicarse con el módulo, de modo que los parámetros relacionados del módulo se puede configurar rápida y fácilmente. Control de funciones. Los usuarios sólo necesitan conectar un amplificador de audio, un micrófono y un altavoz a este módulo para que funcione como un pequeño walkie-talkie. La interfaz simplificada y el tamaño ultrapequeño hacen que este módulo esté ampliamente disponible y se pueda integrar fácil y rápidamente en varios dispositivos portátiles para mejorar el rendimiento general de los productos terminales.
| Parámetro | Condición de prueba | mín. | Tipo. | máx. | Unidad |
| Fuente de alimentación | 3.3 | 4.2 | 5.5 | V | |
| Rango de temperatura de trabajo | -30 | 25 | 70 | ℃ | |
| Consumo actual | |||||
| Dormir actual | ≤1 | ua | |||
| corriente RX | 60 | mamá | |||
| Corriente TX (alta potencia) | 900 | 950 | mamá | ||
| Corriente TX (baja potencia) | 450 | 550 | mamá | ||
| Transmisión de parámetros de RF | |||||
| Rango de frecuencia | frecuencia ultraelevada | 400 | 480 | megahercio | |
| Potencia TX (alta potencia) | @VCC=4,0V | 31 | 32,5 | 33 | dBm |
| Potencia TX (baja potencia) | 24 | 25 | 26 | dBm | |
| Frecuencia de modulación | @1.5KHz/2.5KHz Desplazamiento de frecuencia | 10 | mV | ||
| Distorsión de modulación de audio | @1.5KHz/2.5KHz Desplazamiento de frecuencia | 2 | 5 | % | |
| Relación señal/ruido | @1.5KHz/2.5KHz Desplazamiento de frecuencia | 38 | 40 | 45 | dB |
| potencia del canal adyacente | @ compensación de 12,5K | -60 | dBc | ||
| Frecuencia de modulación CTCSS | 0,35 | 0,5 | 0,75 | kilociclos | |
| Recepción de parámetros de RF | |||||
| Recepción de sensibilidad | Relación de señal de voz de salida de 13 dB. | -124 | dBm | ||
| Recibiendo SNR | @1.5KHz Compensación de frecuencia | 45 | 50 | dB | |
| Amplitud de salida de audio | 700 | mV | |||
| Impedancia de salida de audio | 200 | Ohm | |||
| Tipo | walkie-talkie analógico |
| Potencia de salida | 2W |
Características del módulo Walkie Talkie SA878
- Banda UHF 400~480MHz
- Transmisión y recepción independiente de la frecuencia
- Ancho de banda 12,5 KHz
- Indicación de intensidad de señal RSSI
- La distancia abierta es de 5 kilómetros.
- Alta sensibilidad de recepción: -124 dBm
- Pequeño volumen altamente integrado
- Código de subaudio analógico CTCSS de 38 niveles
- Subaudio digital CDCSS invertido de fase positiva de 166 niveles
- silenciador de 8 niveles
- Volumen ajustable de 8 niveles
- Opciones de alta y baja potencia (1,6 W/8 W)
- Amplio voltaje de funcionamiento 3,3-5,5 V
- EEPROM incorporada, datos guardados incluso apagados
- Estable con cristal TCXO de 1 ppm
Aplicación del módulo Walkie Talkie SA878
- pequeño walkie talkie
- Ignora el sistema de intercomunicación.
- Construyendo un sistema de seguridad comunitario
- Productos para deportes al aire libre.
- Sistema de monitoreo de audio

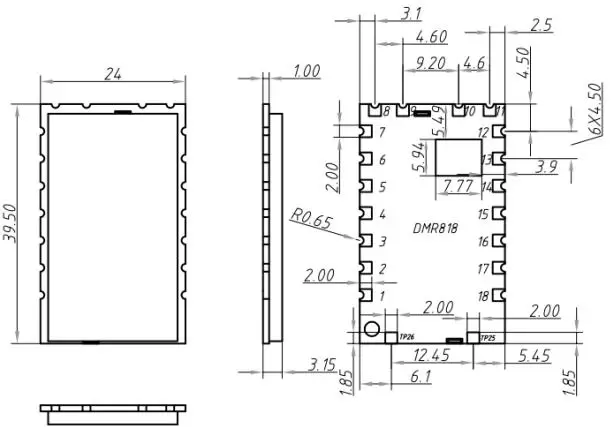

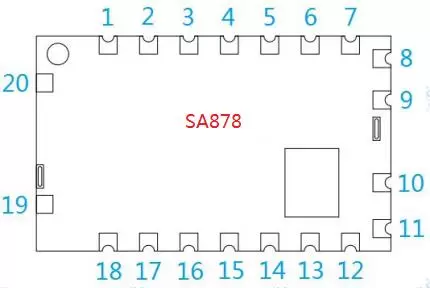

| Pin NO. | Nombre del pin | estado de E/S |
| 1 | MIC_IN | Micrófono o entrada de línea |
| 2 | TXD | TXD del módulo y conexión a RXD externo |
| 3 | RXD | RXD del módulo y conexión a TXD externo |
| 4、5、6 | CAROLINA DEL NORTE | No conectado |
| 7 | HORMIGA | conectar antena de 50 ohmios |
| 8、9、10 | Tierra | Toma de tierra |
| 11 | VCC | Conecte la potencia positiva |
| 12 | ALTO/L | control de potencia de salida alta/baja; Déjelo abierto para potencia de salida alta, nivel bajo a potencia de salida baja. (Tenga en cuenta que este pin NO se puede conectar a VDD ni a un alto nivel de salida CMOS) |
| 13 | CS | Control de apagado, "0" para modo de apagado; "1" para el trabajo normal; Modo de apagado predeterminado |
| 14 | PTT | Entrada del módulo, control de transmisión/recepción, "0" fuerza al módulo a ingresar al estado TX; y "1" al estado Rx |
| 15 | +3.3V | Pin de salida de voltaje de 3,3 V, se puede conectar a una carga de 50 mA |
| 16 | LINE_OUT | Salida de audio (entre 200mv-1400mv, se puede configurar mediante software) |
| 17 | CAROLINA DEL NORTE | No conectado |
| 18 | HABLADO | Recibir pin de indicación de señal (puede controlar externamente el amplificador de potencia de audio), nivel alto activo, nivel bajo predeterminado |
| 19、20 | Tierra | Toma de tierra |
